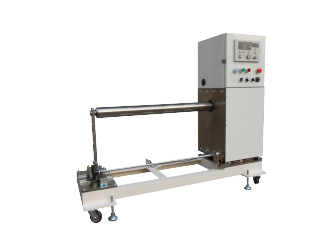

フィルム巻き取り機 ＭＳ３−８００ＡＳ-TC(エアーシャフト）
紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはＤＣブラシレスモーターとパウダクラッチを使用していますので、巻取り回転数と巻き取りトルクをそれぞれ個別にボリウムで調整できるようになっています。
超音波センサーにてフィルム巻径を検出して、巻径が変化しても張力は一定になるようにテンションコントールします
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
フィルム幅方向に±３０ｍｍハンドルで調整可能です
標準は３インチ紙菅用エアーシャフトタイプです
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 ２０１８年１０月１日受注分より￥２，３８０，０００〜
回転数を下げて逆回転させれば巻きだしブレーキとしても使用可能です。
| 電源電圧 |
ＡＣ１００Ｖ １５Ａ （三相２００Ｖ／１０Ａに変更可能） |
| 圧縮空気 |
０．５ＭＰａ（エアーシャフト用） |
| 本体重量 |
約３００Ｋｇ〜 |
| 駆動モーター |
１２０Ｗ ＤＣブラシレスモーター |
| 巻き取り回転数 |
８〜８０ｒｐｍ ボリウムで調整可能 |
| 巻き取り速度 |
２０ｍ／ｍｉｎ 巻径φ８０ｍｍ時 |
| 巻き取り張力 |
１０〜ＭＡＸ６０Ｎ
ボリウムで調整可能 （実張力は表示されません）） |
| 適用紙菅・幅 |
３インチ 幅１０００〜８００ｍｍＭＡＸ |
| 最大巻き径 |
φ４００ｍｍＭＡＸ |
| 最大巻き重量 |
５０ｋｇ |
| シャフト支持 |
方支持／片受け ラグ式エアーシャフト（操作パネルに入／切付き） |
| サイドレー |
手動ハンドルにて±３０ｍｍ移動可能 |
| 移動／固定 |
キャスター及びアジャスター付き |
| 装置寸法 |
幅１５００ｍｍ 奥行５００ｍｍ 高さ１２００ｍｍ
巻取り軸高さ６５０ｍｍ |
|
|
 |
 |
エアーシャフト前受部
サイドレー用ハンドル：フィルム幅方向に±３０ｍｍ移動可能
６インチアダプタ付きなど
その他、仕様変更に対応させていただきます。
コア幅４００〜８００ｍｍまで１００ｍｍ単位で各機種のご用意が可能です。
ＭＳ３−４００ＡＳ−ＴＣ フィルム幅４００ｍｍまで 標準価格 ￥２，１８０，０００
ＭＳ３−５００ＡＳ−ＴＣ フィルム幅５００ｍｍまで 標準価格 ￥２，１８０，０００
ＭＳ３−６００ＡＳ−ＴＣ フィルム幅６００ｍｍまで 標準価格 ￥２，２８０，０００
ＭＳ３−７００ＡＳ−ＴＣ フィルム幅７００ｍｍまで 標準価格 ￥２，２８０，０００ |
|
|
|

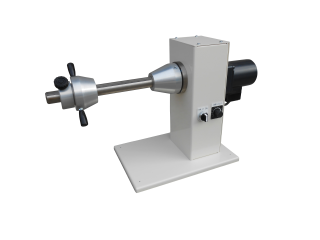

簡易タイプ
