製品情報

フィルム巻き取り機、セパ巻き取り機、カス巻き取り機、耳巻き取り機


back

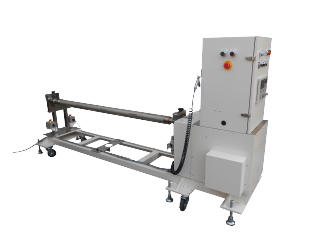

フィルム巻き取り装置 MS3−1500A−TC(エアーシャフト、テンションコントロール)

幅1500mmまでの紙、フィルムなどを紙管に巻き取る装置です。
巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。
標準は3インチエアーシャフト 両支持タイプになります。ハイロックタイプに変更も可能です。
超音波センサーによりフィルム巻径を検出して、巻径が変化しても張力が一定になるようにテンションコントールします。

蛇行制御装置(EPC)の追加も可能です。
コア幅800〜1500mmまで100mm単位で各機種のご用意が可能です。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格  2018年10月1日受注分より¥3,880,000〜

電源電圧 三相200V 20A
圧縮空気 エアーシャフト用
本体重量 約400Kg〜
駆動モーター 1.5kwモーター
巻取り回転数 20〜200RPM  ボリウムで調整可能
巻取り速度 MAX50m/min(巻径φ80mmの場合)
巻き取り張力 50〜200N 張力一定制御(実張力は表示されません) ボリウムで調整可能
適用紙菅・幅 3インチ 幅800〜1500mmMAX
最大巻き径 φ500mmMAX
最大巻き重量 約200kg
シャフト支持 両支持
紙管固定方法 3インチエアーシャフト
移動/固定 キャスター及びアジャスター付き
装置寸法 幅2600mm 奥行600mm 高さ1300mm  (巻取り軸高さ約600mm)
   参考価格
MS3−800A−TC   ¥2,780,000
MS3−900A−TC   ¥2,880,000
MS3−1000A−TC  ¥2,980,000
MS3−1100A−TC  ¥3,080,000
MS3−1200A−TC  ¥3,180,000
MS3−1300A−TC  ¥3,280,000
MS3−1400A−TC  ¥3,580,000
MS3−1500A−TC  ¥3,880,000
 カタログ



 MS3−W400−EPC
全自動テンションコントローラー付き
蛇行制御(EPC)装置付き

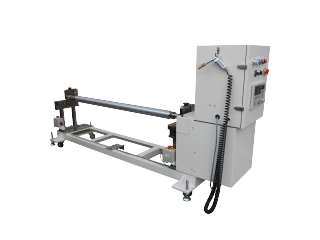

MS3−600A
 3インチエアーシャフト600mm幅

  MS3N−S−200
3インチテーパーコーン
200(300・400)mm幅

2018年10月1日受注分より¥3,298,000〜

2018年10月1日受注分より¥898,000〜

2018年10月1日受注分より¥169,000〜



 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
