製品情報

ロールtoロール巻き取り装置 、フィルム巻き取り装置


back

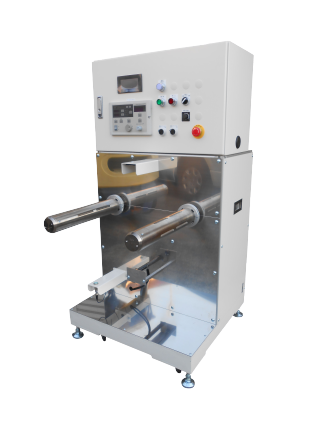

フィルム巻き替え装置 MSM3−400A−TC

幅400mmまでの紙、フィルム、不織布、箔などを巻き替える装置です。ロールtoロール。
巻取り速度と巻取り張力はボリウムで個別に調整ができるようになっています。
巻取り方向は上巻きでも下巻きでもスイッチで切り替えることができます。
巻出し側の巻径を超音波センサーで検出して張力が一定になるようにテンションコントロールしています。
標準は3インチエアーシャフトの片支持タイプになります。
材料切れ検知:巻き替え終わりなどフィルム材料が切れると自動停止します。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥3,000,000〜

電源電圧 AC100V 10A
圧縮空気 0.5MPa
本体重量 約300Kg
駆動モーター 200Wブラシレスモーター
巻取り回転数 4〜80RPMタイプ  ボリウムで調整可能
巻き取り速度 20m/min(巻径φ80mm時)〜50m/min(巻径φ200mm時)
巻径の変化により速度は変わります
巻取り張力 10〜50N ボリウム調整 張力一定制御 (実張力は表示されません)
適用紙菅・幅 3インチ 幅100〜400mmMAX
最大巻き径 φ300mmMAX
最大巻き重量 約30kg
シャフト支持 片支持
紙管固定方法 3インチエアーシャフト
測長機能  なし
材料切れ検知  巻き替え終わりなど材料が切れると自動停止します
移動/固定 キャスター及びアジャスター付き
装置寸法 幅720mm 奥行900mm 高さ1450mm  巻取り軸高さ約720mm

MSM3-400A-TC カタログ



 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
