製品情報

、ロールtoロール巻き取り装置、フィルム巻き替え装置


back

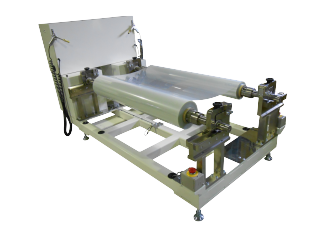

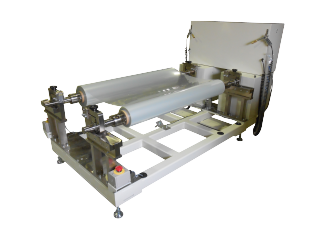

フィルム巻き替え装置 MSM3−1100A

紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールtoロール。
巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。
巻取り速度はボリウムで調整が可能です。(巻径の変化により速度は変わります)


標準は3インチエアーシャフトです

オプション
1.フィルム切れ検知(巻き替え時フィルムが切れると自動停止します)
2.巻取り速度調整機能(巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます)

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
2023年3月1日受注分より
標準価格 ¥4,980,000〜

電源電圧 三相200V 20A
圧縮空気 0.5MPa
本体重量 約350kg
駆動モーター 2.2KW インバータ制御
巻き取り回転数 30〜120RPMタイプ  ボリウムで調整可能
巻き取り速度 30m/min(巻取り径φ80mm時)〜130m/min(巻取り径φ350mm時)〜
巻き取り張力 20〜100N ボリウム調整 (実張力は表示されません)
適用紙菅・幅 3インチ 幅500〜1100mmMAX
最大巻き径 φ500mmMAX
最大巻き重量 250kg
シャフト支持 両支持
紙管固定方法 3インチエアーシャフト(巻重量により多少のたわみがあります)
移動/固定 キャスター及びアジャスター付き
装置寸法 幅2050mm 奥行900mm 高さ1000mm







 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
