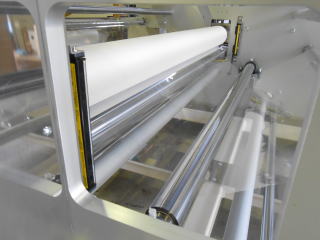

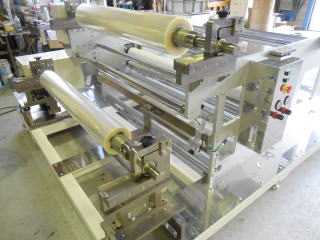

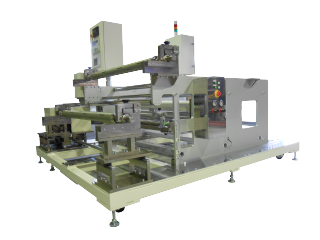

フィルム巻き替え装置 MSM3−1100A−NP−EPC

紙、フィルム、不織布、アルミ箔、銅箔などを巻き取る装置です。
ニップローラーユニット付きで一定速度でフィルムを送ることができます。
巻出し側の張力を検出して巻出し張力が一定になるようにフィードバックテンションコントロールしています。
巻取り側は巻径を超音波センサーで検出して巻取り張力が一定になるようにテンションコントロールしています。
巻取り側にはEPC(蛇行制御)装置がついています。
標準は3インチエアーシャフトです



貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥9,800,000〜

電源電圧 三相200V 30A
圧縮空気 0.5MPa
本体重量 約1.0TON
駆動モーター 2.2KW インバータ制御
送りロール  φ100mm×1200mm 下ロール:金属ロール 上ロール:ゴムロール
送りロール回転数 70〜350RPMタイプ  ボリウムで調整可能
送り速度  最大100m/min
巻き出し張力 20〜100N ボリウム調整 設定値入力 張力表示あり
巻き取り張力 20〜100N ボリウム調整 張力表示なし)
適用紙菅・幅 3インチ 幅500〜1100mmMAX
最大巻き径 φ300mmMAX
最大巻き重量 100kg
巻取り側EPC  蛇行制御装置 移動量±25mm
シャフト支持 両支持
紙管固定方法 3インチエアーシャフト(巻重量により多少のたわみがあります)
移動/固定 キャスター及びアジャスター付き
装置寸法 幅2300mm 奥行2050mm 高さ1700mm







 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
