フィルム巻き取り機（紙管幅２００ｍｍ/３００ｍｍ/４００ｍｍ）
ＭＳ３－２００-５０（１００・３００）ＲＰＭ
紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション：フットスイッチ（運転/停止）
標準は３インチ紙菅用テーパーコーン→特注でエアーシャフトタイプも可能です
フィルム幅方向に８０ｍｍハンドルで調整可能です。
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 紙管幅２００ｍｍ ２０１８年１０月１日受注分より￥３６９，０００～
トルクモーターなので、巻きだしブレーキとしても使用可能です。
| 電源電圧 |
ＡＣ１００Ｖ ２Ａ |
| 本体重量 |
約３０Ｋｇ～ |
| 巻取り駆動 |
２０Ｗトルクモーター |
| 巻き取り張力 |
５０ＲＰＭタイプ １２Ｎ／巻き径φ２００ｍｍ時（連続定格時）
ｍａｘ４０Ｎ/巻き径φ２００mm時（短時間定格時） |
| 巻き取り張力 |
１００ＲＰＭタイプ ５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時）
ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） |
| 巻き取り張力 |
３００ＲＰＭタイプ １．９Ｎ／巻き径φ２００ｍｍ時（連続定格時）
ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） |
| 適用紙菅 |
３インチ 幅６０～２００ｍｍＭＡＸ |
| サイドレー |
フィルム幅方向に手動ハンドルで±４０ｍｍ移動可能 |
|
|
 |
 |
 |
| |
フィルム幅方向に手動ハンドルで±４０ｍｍ移動可能 |
|
| |
|
|
フィルム巻き取り機（紙管幅３００ｍｍ）
ＭＳ３－３００-５０（１００・３００）ＲＰＭ
|
標準価格 ２０１８年１０月１日受注分より
￥４０９，０００～ |
|

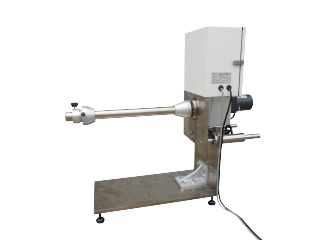

フィルム巻き取り機（紙管幅４００ｍｍ）
ＭＳ３－４００-５０（１００・３００）ＲＰＭ
|
標準価格 ２０１８年１０月１日受注分より
￥４４９，０００～ |
|
| 特注仕様の参考 |
①標準モーター２０Ｗトルクモーターを４０Ｗにトルクモーターに変更
各標準価格より￥３０，０００プラス
②標準ＡＣ１００ＶをＡＣ２００Ｖに変更
各標準価格より￥１６，０００プラス
③標準紙管固定アルミテーパーコーンをエアーシャフトに変更
標準価格より￥２００，０００～２６０，０００プラス |
