製品情報

フィルム巻き替え、不織布巻き替え、アルミ箔巻き替え、銅箔巻き替え


back

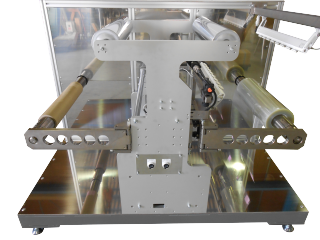

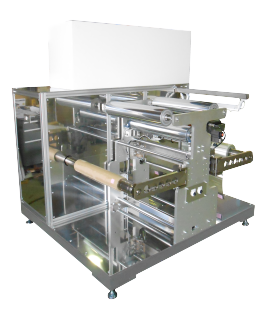

フィルム巻き替え装置(巻出し巻取り装置) MSM3−500A−EPC 詳細

紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。
張力検出器で張力を検出して張力が一定になるようにテンションコントロールしています。
フィルム送り速度はボリウムで調整が可能です。
巻取り軸にはEPC(蛇行制御)装置がフィルムエッジを揃えて巻き取ります。
測長機能付きで設定値で自動停止します。
標準は3インチエアーシャフトです

オプション:除電装置の追加など
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥8,800,000〜

電源電圧 三相200V 30A
圧縮空気 0.5MPa
本体重量 約800Kg
巻き取り回転数 4〜40rpm ボリウム調整
巻き取り速度 10m/min(巻取り径φ80mm時) 50m/min(巻取り径φ400mm時)
巻取り径の変化により速度は変わります
巻取り張力 100〜300N テンションコントローラーに設定値を入力
張力検出器で張力を検出して張力を一定に制御
(実張力が表示されます)
適用紙菅・幅 3インチ 幅200〜500mm
最大巻き径 φ600mm
最大巻き重量 100kg
シャフト支持 片支持 片受け
紙管固定方法 巻出し側3インチエアーシャフト  巻取り側3インチエアーシャフト
巻取り側EPC  調整範囲±20mm
測長機能  1〜9999m  設定値にて自動停止します
材料切れ検知  フィルムが運転中に切れた場合には自動停止します
移動/固定 キャスター及びアジャスター付き
装置寸法 長さ1600mm 奥行1400mm 高さ2000mm(パトライト含む)
MSM3−500A−EPC カタログ










 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
