簡易スリット付きフィルム巻き取り機 ＭＳ３−３５０−ＳＬ
紙、フィルム、不織布、アルミ箔、銅箔などを簡易スリットして定張力で巻き取るユニットです。
巻径を超音波センサーで検出して張力を一定に制御します。
巻き取り回転方向は、正転/逆転の切り替えスイッチが付いています。
（３インチテーパーコーンの巻締まり方向に限ります）
標準は３インチ紙菅用テーパーコーンです。３インチエアーシャフトに変更可能です。

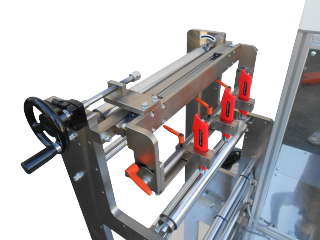

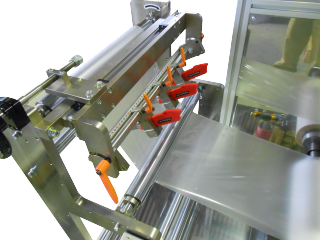

簡易スリッター：市販カッターの落とし込み
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格 ￥４，０００，０００〜
| 電源電圧 |
三相２００Ｖ １０Ａ |
| 圧縮空気 |
不要 |
| 簡易スリッター |
市販カッターの落とし込み ３か所
４５度回転ロック式 |
| スリット幅調整 |
メジャーに合わせてそれぞれ手動で移動
カッターユニットの幅方向移動はハンドル式 |
| 巻き取り速度 |
０．５〜３．０ｍ／ｍｉｎ ボリウム調整 |
| 巻き取り張力 |
１０〜４０Ｎ ボリウム調整
巻径を超音波センサーで検出して張力を一定に制御
（実張力は表示されません） |
| 適用紙菅・幅 |
３インチ 幅８０〜３５０ｍｍＭＡＸ |
| 紙管固定 |
３インチテーパーコーン |
| 最大巻き径 |
φ４００ｍｍ |
| 最大巻重量 |
５０ｋｇ |
| 巻取り軸支持 |
片支持 片受け |
| 移動／固定 |
キャスター及びアジャスター付き |
| 本体重量 |
約４００ｋｇ |
| 本体寸法 |
長さ１０５０ｍｍ 奥行１１５０ｍｍ 高さ１６００ｍｍ |
|
|
|
