製品情報

フィルム巻き取り機、セパ巻き取り機、カス巻き取り機、耳巻き取り機


back

フィルム巻き取り装置 MS3−W1500

幅1500mmまでの紙、フィルムなどを紙管に巻き取る装置です。
巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。

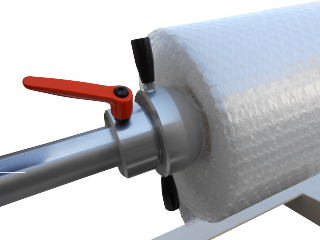

標準はコストパフォーマンスのある3インチ紙菅用テーパーコーンタイプ(右ねじ)になります。
エアーシャフトタイプやハイロックタイプに変更も可能です。

半自動・全自動テンションコントロール仕様に変更も可能です。
蛇行制御装置(EPC)の追加も可能です。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥1,250,000〜

電源電圧 AC100V 10A
圧縮空気 なし
本体重量 約150Kg〜
駆動モーター 200WブラシレスDCモーター
巻取り回転数 MAX150RPM  ボリウムで調整可能
巻取り速度 MAX30m/min(巻径3インチの場合)
巻き取り張力 巻径φ80mm時  〜MAX250N
巻径φ400mm時 〜MAX50N    ボリウムで調整可能
適用紙菅・幅 3インチ 幅1000〜1500mmMAX  (テーパーコーン交換により6インチも可能)
最大巻き径 φ400mmMAX
最大巻き重量 約60kg
シャフト支持 両支持
紙管固定方法 アルミテーパーコーン右ネジ (左ネジもご指定可能です)
移動/固定 キャスター及びアジャスター付き
装置寸法 幅2300mm 奥行600mm 高さ950mm  (巻取り軸高さ460mm)



     フィルム巻き取り機
 MS3−W400−EPC
全自動テンションコントローラー付き
蛇行制御(EPC)装置付き
MS3−600A
 3インチエアーシャフト600mm幅

  MS3N−S−200
3インチテーパーコーン
200(300・400)mm幅
¥2、950,000〜   ¥598,000〜   ¥149,000〜



 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
