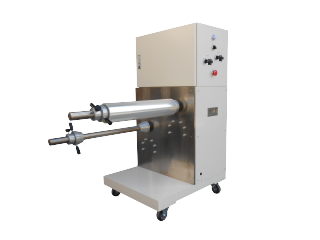

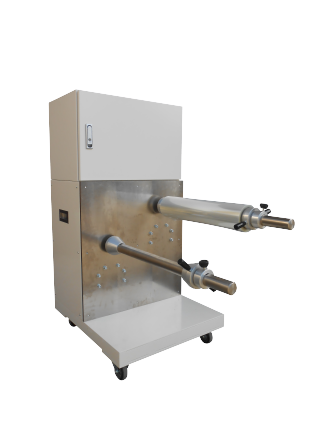

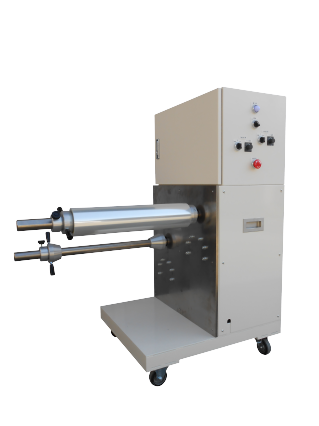

2軸フィルム巻き取り装置 MSM3−600 (簡易タイプ)

紙、フィルムなどをトルクモーターで巻き替える装置です。ロールtoロール。
巻き取り及び巻出しにはトルクモーターを使用していますので、巻き取り張力をボリウムで調整できるようになっています。
(巻取り速度はトルクバランスによる成り行きとなります)
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチがそれぞれ付いていますので、それぞれ自由に変更可能です。
2軸巻き取り作業を考慮して段違いに軸がセットされています。
フィルム巻き替え装置としても使用することができます。
巻出し側はトルクモーターを反対方向に回転させてブレーキとして機能させます。
標準は3インチ紙菅用テーパーコーンタイプです
(片支持のため若干軸振れが出る場合がありますのでご了承ください)

エアーシャフトタイプ、EPC装置付き、パウダクラッチタイプなどご要望により対応いたします。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格  2018年10月1日受注分より¥1,298,000〜

電源電圧 AC100V 10A(三相200Vも可能です)
圧縮空気 なし
本体重量 約250Kg〜
駆動モーター 40Wトルクモーター (巻出し側1台、巻取り側1台)
巻き取り張力 50RPMタイプ  23N/巻き径φ200mm時(連続定格時)
           max40N/巻き径φ200mm時(短時間定格時)
巻き取り張力 100RPMタイプ 11N/巻き径φ200mm時(連続定格時)
           max40N/巻き径φ200mm時(短時間定格時)
巻き取り張力 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時)
           max19N/巻き径φ200mm時(短時間定格時)
適用紙菅・幅 3インチ 幅60〜600mmMAX
最大巻き径 φ300mmMAX
最大巻き重量 約20kg
シャフト支持 片支持
紙管固定方法 アルミテーパーコーン(左右ネジ各1個付属)
移動/固定 ストッパー付きキャスター付き
装置寸法 幅600mm 奥行1150mm 高さ1250mm





フィルム巻き取り機
低価格タイプ MS3N−S
フィルム巻き取り機
MS3−600A
 3インチエアーシャフト600mm幅

   幅1500mmフィルム巻き取り機
MS3−W1500

2018年10月1日受注分より¥169,000〜

2018年10月1日受注分より¥898,000〜

2018年10月1日受注分より1,598,000〜



 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
