製品情報

ボビン巻き取り機、ワイヤー巻き取り機、ケーブル巻き取り機、電線巻き取り機


back

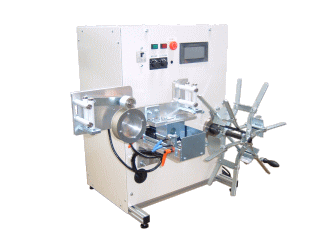

簡易トラバース付測長ボビン巻き取り機   形式TMS512   特注承ります

ドラムから直接引き出し可能なハイパワータイプ
電線・ケーブル・線材などをトラーバースと測長をしてボビンに巻き取る装置です
設定長さで自動停止 巻き取り本数も設定
巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます
トラーバース速度はボリウムで調整できます
巻取りをパラソルタイプに変更も可能です

標準仕様価格¥2,500,000〜
.巻き取り回転数 2〜75回転/分 (ボリウムで調整)
.巻き取り速度 1〜46m/分 (巻き取り径φ200mm時)(ボリウムで調整)
.巻き取り張力 30〜306Nm (巻き取り径φ300mm時)(ボリウムで調整)
トラバース速度  1〜25mm/秒 (ボリウムで調整)
トラバース移動幅  60〜250mm (近接スイッチの位置変更で調整)
適用ボビン  外径Φ300〜500mm
胴径Φ100〜300mm
軸径Φ20〜40mm (ご指定サイズ)
重量 MAX25kg(ワーク含む)
電源  三相200V 20A
機械寸法  幅1060×奥行1000×高さ1600mm
概略重量  300kg
オプション  フットスイッチ(運転/停止)
カタログ

   ボビン巻き取り機機 BMS11(一定速度引っ張り、一定テンション巻き取り)

ワイヤー・線材などをボビンに巻き取る装置です。
引っ張りローラーにて一定速度で線材などを引っ張り
ダンサローラーにて一定テンションでボビンに巻き取ります。
テンション調整は、ダンサローラーのウエイトにて調整します。
トラーバース付き

標準価格 ¥1,900,000〜

貴社ご要望の仕様にあわせて設計変更いたします。


引っ張り速度 1〜15m/分 ボリウムにて速度調整可能 速度表示付き
引っ張りテンション. 250N
巻き取り回転数 1〜30rpm ボリウムにて速度調整可能 測長表示付き
巻き取りテンション 0.5〜2kg
トラバース幅 20〜150mm 反転位置調整
トラバースピッチ 1〜10mm ネジ調整
トラバース移動速度 巻き取り軸回転と同期
電源 三相200V
本体寸法 W950×D630×H1270mm
概略重量 約300kg

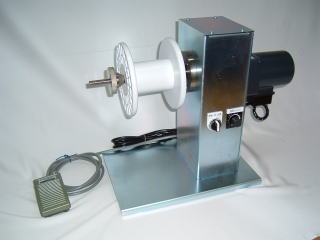

ボビン巻き取り機 MS3N−TP

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
ボビンをテーパーネジで締め込み固定するタイプです。
ボビン穴径Φ15〜33mmまで固定できます。

巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥129、000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
.電源電圧 AC100V 2A
.本体重量 約15Kg〜
.巻き取り張力 50rpmタイプ  12N/巻き径φ200mm時(連続定格時)
          max60N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 100rpmタイプ 5.8N/巻き径φ200mm時(連続定格時)
          max29N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 300rpmタイプ 1.9N/巻き径φ200mm時(連続定格時)
          max9.5N/巻き径φ200mm時(短時間定格時)

注意:ボビン固定がネジ方式のため一方向回転の制約になります。
MS3N−TP 全体寸法図 MS3N−TP  カタログ MS3N−TP  価格表
デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。



簡易トラバース付き測長巻き取り機   同期トラバース付きボビン巻き取り機  同期トラバース付きパラソル巻き取り機
   各ボビンにあわせて、軸径及びボビン固定フランジを製作いたします。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
