製品情報

ボビン巻き替え機、ワイヤー巻き替え機、ケーブル巻き替え機、電線巻き替え機


back

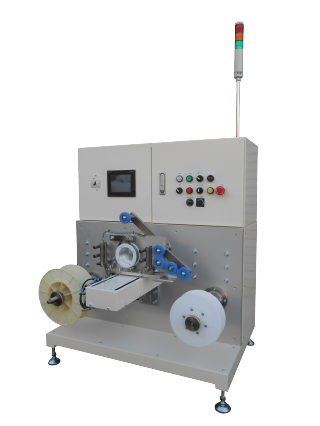

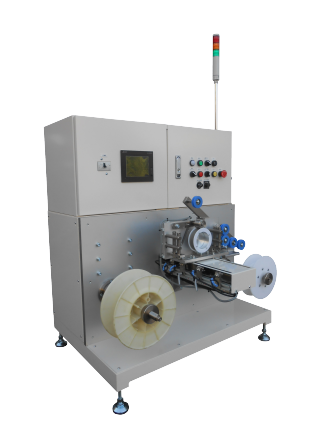

同期トラバース付測長ボビン巻き替え機   形式BMS512   特注承ります

電線・ケーブル・線材などをトラバースと測長をしてボビンに巻き替える装置です
設定長さで自動停止します
巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます

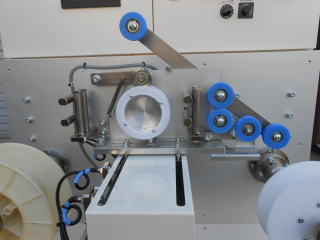

トラバースは巻取り軸の回転iに同期して移動します
トラバースピッチはタッチパネルより設定します 10品種の設定値を記憶できます
トラバース幅は近接スイッチの位置を変更します


標準仕様価格  2018年10月1日受注分より¥3,800,000〜
巻き取り回転数 20〜200回転/分 (ボリウムで調整)
巻き取り速度 6〜62m/分 (巻取り巻径φ100mm時)
12〜125m/分 (巻取り巻径φ200mm時)
18〜187m/分 (巻取り巻径φ300mm時)
巻取り巻径により速度は変わります
巻き出しブレーキトルク 0.5〜5N・m 手動ボリウム調整
巻取り張力  10〜100N(巻出し巻径φ100mm時)
10〜50N (巻出し巻径φ200mm時)
10〜33N (巻出し巻径φ300mm時)
  巻出し巻径により張力は変わります
  オプション:張力一定制御(巻出し巻径が変化しても張力を一定に制御します)
トラバースピッチ  0.1〜20.0mmタッチパネルにて設定 10品種の設定値を記憶
トラバース移動幅  50〜150mm (近接スイッチの位置変更で調整)
適用ボビン  外径Φ150〜300mm
幅 50〜150mm
軸径Φ20〜55mm (ご指定サイズ)
重量 MAX25kg(ワーク含む)
測長機能  1〜9999m 設定値で自動停止
電源  三相200V 20A
機械寸法  幅900×奥行830×高さ1600mm
概略重量  300kg
オプション  巻取り張力一定制御

BMS512 カタログ

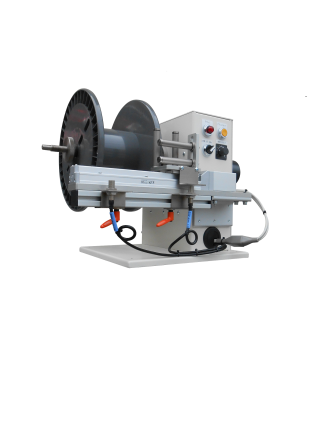

簡易トラバース付きボビン巻き取り機
MS3N−TP−200−TR
¥499,000〜

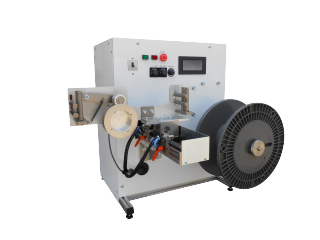

 簡易トラバース付き測長ボビン巻き取り機
TMS60−TC150−B
1,298,000〜

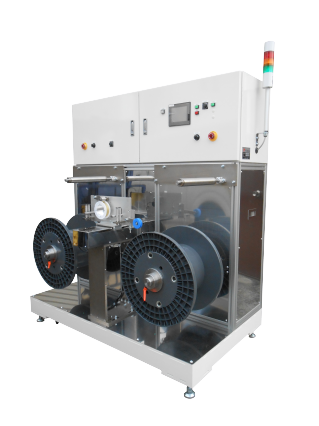

 簡易トラバース付き測長ボビン巻き替え機
BMS515
¥5,500,000〜
貴社ご要望仕様にて設計変更などさせていただきます


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
