製品情報

ボビン巻き替え機、ワイヤー巻き替え機、ケーブル巻き替え機、電線巻き替え機


back

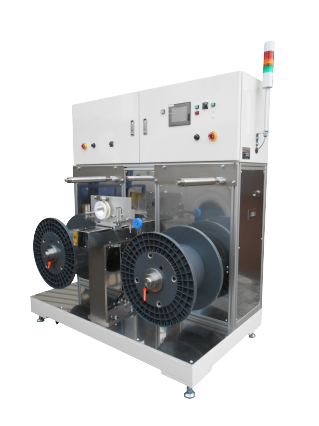

簡易トラバース付測長ボビン巻き替え機   形式BMS515
   特注承ります


電線・ケーブル・線材などをトラバースと測長をしてボビンに巻き替える装置です
設定長さで自動停止します
巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます
トラバース速度はボリウムで調整できます(巻取りと同期はしません)
トラバース幅は近接スイッチの位置を変更します


標準仕様価格  2018年10月1日受注分より¥5,500,000〜
巻き取り回転数 20〜200回転/分 手動ボリウムで調整
巻き取り速度 12〜125m/分 (巻取り巻径φ200mm時)
18〜187m/分 (巻取り巻径φ300mm時)
25〜250m/分 (巻取り巻径φ400mm時)
31〜312m/分 (巻取り巻径φ500mm時)
巻取り巻径により速度は変わります
巻き出しブレーキトルク 3〜12N・m 手動ボリウム調整
巻取り張力  30〜120N (巻出し巻径φ200mm時)
20〜80N (巻出し巻径φ300mm時)
15〜60N (巻出し巻径φ400mm時)
12〜48N (巻出し巻径φ500mm時)
  巻出し巻径により張力は変わります
  オプション:張力一定制御(巻出し巻径が変化しても張力を一定に制御します)
トラバース速度  1〜50mm/秒 手動ボリウム調整
トラバース移動幅  50〜270mm (近接スイッチの位置変更で調整)
適用ボビン  外径Φ300〜540mm
外幅 150〜300mm
内幅 120〜250mm
軸径Φ30〜50mm (ご指定サイズ)
重量 MAX40kg(ワーク含む)
測長機能  1〜9999m 設定値で自動停止
電源  三相200V 20A
機械寸法  幅1500×奥行950×高さ1920mm
概略重量  500kg
オプション  巻取り張力一定制御
カタログ







簡易トラバース付きボビン巻き取り機
MS3N−TP−200−TR
¥499,000〜
 簡易トラバース付き測長ボビン巻き取り機
TMS60−TC150−B
¥1,298,000〜

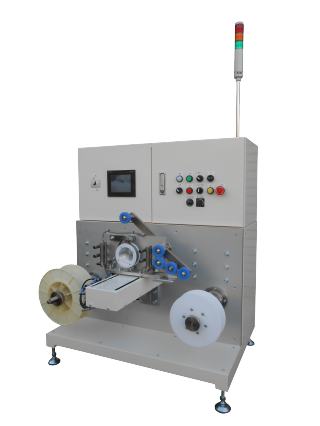

 簡易トラバース付き測長ボビン巻き替え機
BMS512
¥3,800,000〜
貴社ご要望仕様にて設計変更などさせていただきます


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
