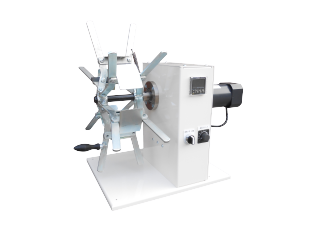

パラソル巻き取り機 パラソル巻き取り機(ケーブル巻き取り機) MS3N−RP−50(100,300)rpm
紙菅レスフィルム巻き取り機

ワイヤー、ケーブル、電線などを定張力で巻き取るユニットです。
フィルムなどの巻き取りにご利用いただきますと紙菅レスで巻き取ることができますので、
分別無しで廃棄処分していただけます。

巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取りトルクと回転数はほぼ比例関係になりますので、ボリウムを上げれば速度とトルクがともに上昇します。

巻き取りパラソル内径:φ250mm
巻き取りパラソル外径:φ450mm
巻き取りパラソル幅:70mm


巻き取り後簡単にパラソルを収縮して製品を取り出せます。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥269,000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
.電源電圧 AC100V 2A
.本体重量 約17Kg〜
.巻き取り張力 50RPMタイプ  12N/巻き径φ200mm時(連続定格時)
           max60N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 100RPMタイプ 5.8N/巻き径φ200mm時(連続定格時)
           max29N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 300RPMタイプ 1.9N/巻き径φ200mm時(連続定格時)
           max9.5N/巻き径φ200mm時(短時間定格時)
.パラソル寸法 外径450mm 巻径250mm 巻幅70mm 羽6枚
MS3N−RP全体寸法図 MS3N−RP カタログMS3N−RP 価格表

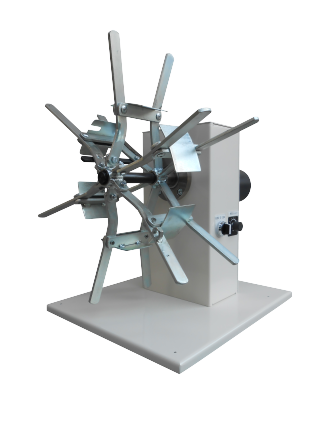

6枚の羽根が同時に倒れるので巻き取ったケーブルや電線などを簡単にすばやく取り出せます
パラソル巻き取り機  パラソル巻き取り機  パラソル巻き取り機
パラソル収縮状態   ケーブル電線巻き取り後パラソルを収縮  簡単にケーブルや電線を取り出せます
特注仕様の参考
  @MS3N−RP−50(100、300)rpm 単相AC200V仕様
     標準AC100VをAC200Vに変更
     ¥275,000〜(標準仕様より¥16,000プラス)
  AMS3N−RP−50(100、300)rpm トルクモーター40W仕様
     標準モーター20Wトルクモーターを40Wトルクモーターに変更
     巻き取り張力が標準仕様の約倍になります
     ¥289,000〜(標準仕様より¥30,000プラス)
  B上記仕様の組み合わせも可能です

ボビン巻き取り機   パラソル巻き取り機  ボビン巻き取り機
ボビン巻き取り機MS3N−B   同期トラバース付きパラソル巻き取り機  同期トラバース付きボビン巻き取り機
   各パラソルにあわせて、軸径を製作いたします。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
