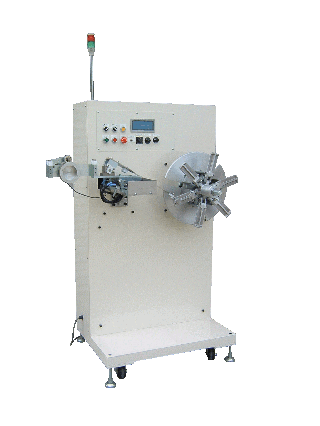

同期トラバース付パラソル巻き取り機  形式TMS06   特注承ります

ケーブル・電線・線材・樹脂押し出し材などを定ピッチでパラソルに巻き取る装置です
巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます
トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同じピッチになります
例えば、トラバースが常に同じ速度で移動を繰り返しますと巻き径が大きくなると巻き取りのピッチは狭くなります。巻取りの回転に同期させると巻き径が変わっても同じピッチで巻き取ることが出来るようになります。

標準仕様価格¥2,300,000〜
.巻き取り回転数 .15〜150回転/分 (ボリウムで調整)
.巻き取り速度 9〜90m/分 (巻き取り径200mm時).
.巻き取りトルク 0.5〜5Nm. (ボリウムで調整)
トラバースピッチ  0.1〜30mm (タッチパネルで設定)
10品種の設定記憶可能
トラバース移動幅  10〜180mm (近接スイッチの位置変更で調整)
適用パラソル  外径Φ300〜600mm
胴径Φ100〜300mm
軸径Φ20〜40mm
重量 MAX25kg(ワーク含む)
電源  AC100V 10A
機械寸法  幅1060×奥行600×高さ1900mm
概略重量  300kg
測長 オプション  1〜9999m (タッチパネルで設定) 設定値で自動停止
カタログ動画

デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。

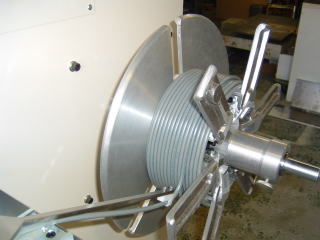

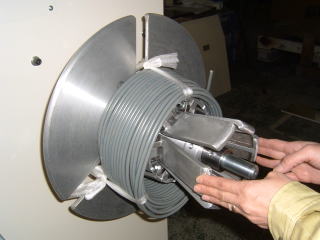

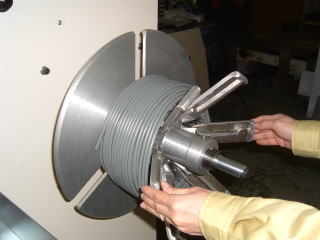

 パラソル巻き取り状態  パラソル収縮中  パラソル収縮完了

   ボビン巻き取り機機 BMS11(一定速度引っ張り、一定テンション巻き取り)

ワイヤー・線材などをボビンに巻き取る装置です。
引っ張りローラーにて一定速度で線材などを引っ張り
ダンサローラーにて一定テンションでボビンに巻き取ります。
テンション調整は、ダンサローラーのウエイトにて調整します。
トラーバース付き

標準価格 ¥1,900,000〜

貴社ご要望の仕様にあわせて設計変更いたします。


引っ張り速度 1〜15m/分 ボリウムにて速度調整可能 速度表示付き
引っ張りテンション. 250N
巻き取り回転数 1〜30rpm ボリウムにて速度調整可能 測長表示付き
巻き取りテンション 0.5〜2kg
トラバース幅 20〜150mm 反転位置調整
トラバースピッチ 1〜10mm ネジ調整
トラバース移動速度 巻き取り軸回転と同期
電源 三相200V
本体寸法 W950×D630×H1270mm
概略重量 約300kg

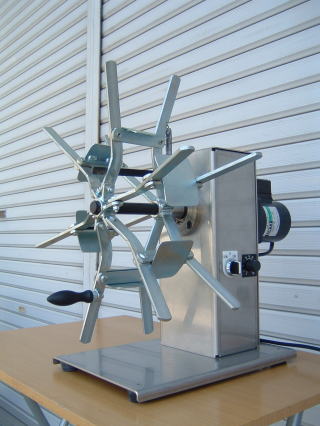

パラソル巻き取り機(ケーブル巻き取り機) MS3N−RP

ワイヤー、ケーブル、電線などを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り後簡単にパラソルを収縮して製品を取り出せます。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥259、000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
.電源電圧 AC100V 2A
.本体重量 約17Kg〜
.巻き取りトルク 50RPMタイプ  6500gfcm(連続定格時)
.巻き取りトルク 100RPMタイプ 3200gfcm(連続定格時)
.巻き取りトルク 300RPMタイプ 1100gfcm(連続定格時)
.パラソル寸法 外径450mm 巻径250mm 巻幅70mm 羽6枚
MS3N−RP全体寸法図 MS3N−RP カタログMS3N−RP 価格表

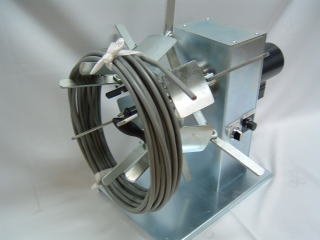

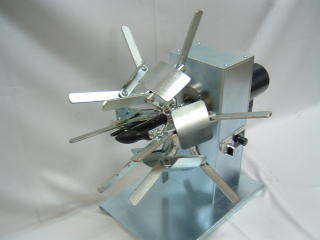

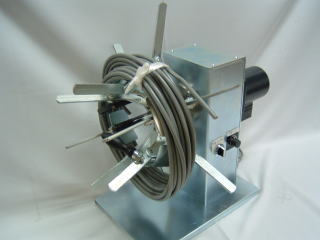

パラソル収縮状態   ケーブル電線巻き取り後パラソルを収縮  簡単にケーブル電線を取り出し


ボビン巻き取り機MS3N−B   同期トラバース付きパラソル巻き取り機  同期トラバース付きボビン巻き取り機
   各パラソルにあわせて、軸径を製作いたします。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
