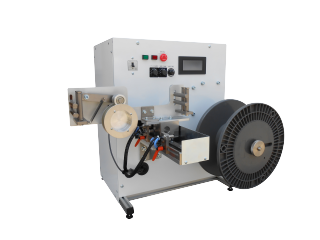

同期トラバース付ボビン巻き取り機   形式TMS06   特注承ります

ケーブル・電線・線材・樹脂押し出し材などを定ピッチでボビンに巻き取る装置です
巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます
トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同じピッチになります
例えば、トラバースが常に同じ速度で移動を繰り返しますと巻き径が大きくなると巻き取りのピッチは狭くなります。巻取りの回転に同期させると巻き径が変わっても同じピッチで巻き取ることが出来るようになります。
標準仕様価格¥2,150,000〜
.巻き取り回転数 .15〜150回転/分 (ボリウムで調整)
.巻き取り速度 9〜90m/分 (巻き取り径200mm時).
.巻き取りトルク 0.5〜5Nm. (ボリウムで調整)
トラバースピッチ  0.1〜30mm (タッチパネルで設定)
10品種の設定記憶可能
トラバース移動幅  10〜180mm (近接スイッチの位置変更で調整)
適用ボビン  外径Φ300〜600mm
胴径Φ100〜300mm
軸径Φ20〜40mm
重量 MAX25kg(ワーク含む)
電源  AC100V 10A
機械寸法  幅1060×奥行600×高さ1900mm
概略重量  300kg
測長 オプション  1〜9999m (タッチパネルで設定) 設定値で自動停止
カタログ動画

デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。

   ボビン巻き取り機機 BMS11(一定速度引っ張り、一定テンション巻き取り)

ワイヤー・線材などをボビンに巻き取る装置です。
引っ張りローラーにて一定速度で線材などを引っ張り
ダンサローラーにて一定テンションでボビンに巻き取ります。
テンション調整は、ダンサローラーのウエイトにて調整します。
トラーバース付き

標準価格 ¥1,900,000〜

貴社ご要望の仕様にあわせて設計変更いたします。


引っ張り速度 1〜15m/分 ボリウムにて速度調整可能 速度表示付き
引っ張りテンション. 250N
巻き取り回転数 1〜30rpm ボリウムにて速度調整可能 測長表示付き
巻き取りテンション 0.5〜2kg
トラバース幅 20〜150mm 反転位置調整
トラバースピッチ 1〜10mm ネジ調整
トラバース移動速度 巻き取り軸回転と同期
電源 三相200V
本体寸法 W950×D630×H1270mm
概略重量 約300kg



同期トラバース付ボビン巻き取り機(重量ボビン両軸受けタイプ)

ケーブル・線材・樹脂押し出し材などを定ピッチでボビンに巻き取る装置です
重量ボビン用で両軸受けになっていて、ハンドリフトなどで取り出します
巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます
トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります

. .
. .
. .
2軸回転入れ替え式ボビン巻き取り機

ケーブル・電線・線材・樹脂押し出し材などを定ピッチでボビンに巻き取る装置です
ボビンは2軸セット可能で手動でターレットチェンジします
巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます
トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります

. .
. .
. .
カタログ


ボビン巻き取り機 MS3N−TP

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
ボビンをテーパーネジで締め込み固定するタイプです。
ボビン穴径Φ15〜33mmまで固定できます。

巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥129、000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
.電源電圧 AC100V 2A
.本体重量 約15Kg〜
.巻き取り張力 50rpmタイプ  12N/巻き径φ200mm時(連続定格時)
          max60N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 100rpmタイプ 5.8N/巻き径φ200mm時(連続定格時)
          max29N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 300rpmタイプ 1.9N/巻き径φ200mm時(連続定格時)
          max9.5N/巻き径φ200mm時(短時間定格時)

注意:ボビン固定がネジ方式のため一方向回転の制約になります。
MS3N−TP 全体寸法図 MS3N−TP  カタログ MS3N−TP  価格表
デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。

ボビン巻き取り機 MS3N−B

ワイヤー、ケーブル、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥129、000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
.電源電圧 AC100V 2A
.本体重量 約15Kg〜
.巻き取りトルク 50RPMタイプ  6500gfcm(連続定格時)
.巻き取りトルク 100RPMタイプ 3200gfcm(連続定格時)
.巻き取りトルク 300RPMタイプ 1100gfcm(連続定格時)
MS3N−B全体寸法図 MS3N−B カタログMS3N−B 価格表

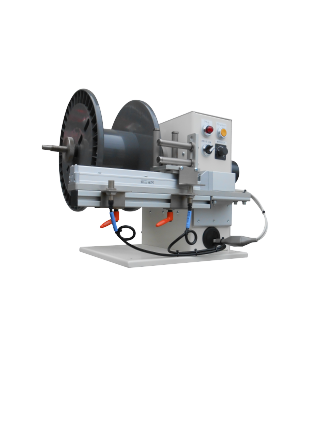

簡易トラバース付き測長巻き取り機   簡易トラバース付きボビン巻き取り機  同期トラバース付きパラソル巻き取り機

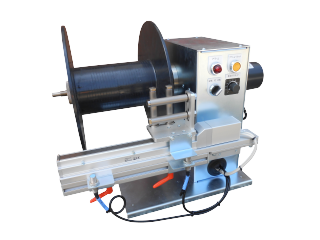

  MS3N−TP−200−TR
¥399,000〜


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
