ボビン巻き取り機ＭＳ３Ｎ－ＴＰ￥１４９，０００　ワイヤー巻き取り機やケーブル巻き取り機、電線巻き取り機の製品紹介。同期トラバース付きボビン巻き取り機、パラソル巻き取り機、トラバース付きなど

有限会社ユタカ製作所

省力化機械・自動機の設計・製作・開発メーカー 有限会社ユタカ製作所

ボビン巻き取り機、ワイヤー巻き取り機、ケーブル巻き取り機、電線巻き取り機

ボビンは商品には含まれておりません

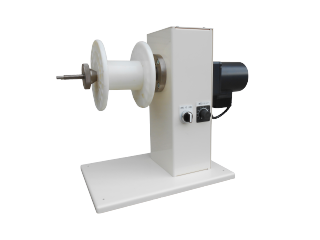

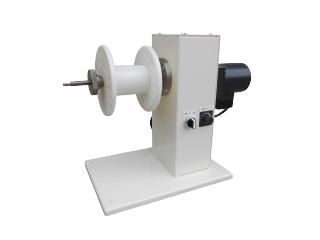

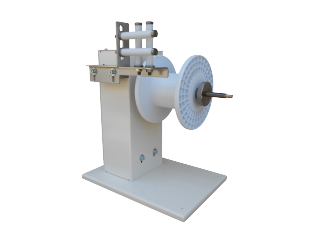

ボビン巻き取り機　ＭＳ３Ｎ－ＴＰ－１５０－５０（１００，３００）ｒｐｍ

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取りトルクと回転数はほぼ比例関係になりますので、ボリウムを上げれば速度とトルクがともに上昇します。

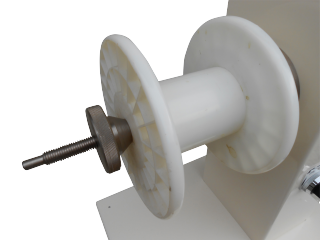

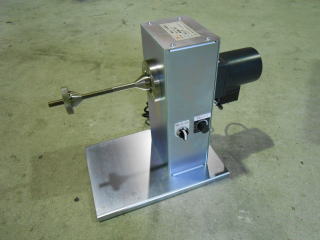

ボビンをテーパーネジで締め込み固定するタイプです。
ボビン穴径Φ１５～３３ｍｍまで固定できます。
ボビン幅６０～１５０ｍｍまで
１インチ紙管の固定が可能です
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。

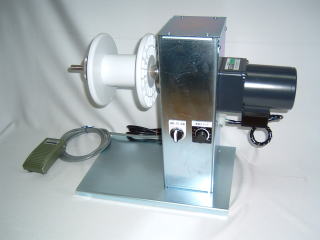

オプション：フットスイッチ（運転/停止）
貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。
標準価格　　　２０１８年１０月１日受注分より￥１４９，０００～
　　　　　　　　　２０２２年０６月１日受注分より￥１６５，０００～
トルクモーターなので、巻きだしブレーキとしても使用可能です。

電源電圧	ＡＣ１００Ｖ　２Ａ
本体重量	約１５Ｋｇ～
巻き取り張力	５０ｒｐｍタイプ　　１２Ｎ/巻き径φ２００ｍｍ時（連続定格時）　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時）
巻き取り張力	１００rpmタイプ　５．８Ｎ/巻き径φ２００ｍｍ時（連続定格時）　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時）
巻き取り張力	３００rpmタイプ　１．９Ｎ/巻き径φ２００ｍｍ時（連続定格時）　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時）
標準適用ボビン	標準ボビン軸穴：φ１５～φ３３ｍｍ（特注可能です）標準ボビン幅：１５０ｍｍ以下（特注可能です）標準ボビン外径：φ３５０ｍｍ以下最大ボビン重量：１０ｋｇ

　　　　　　　　　　　　　　　　ご使用のボビンサイズに合わせて軸長さや軸穴変更に対応いたします。
　　　　　　　　　　　　　　　　お問い合わせいただければお見積もりをさせていただきます。
　　　　　　　　　　　　　　　　よくある仕様変更：ボビン軸穴径φ５０・φ５２ｍｍ

注意：ボビン固定がテーパーネジ方式のため締まり勝手方向の回転でご使用ください。
　　　　巻き取り時テーパーネジが緩む場合には、正転/切り/逆転の切り替えスイッチの方向を切り替えていただき
　　　　①本体の設置方向を変える　または
　　　　②上巻きまたは下巻きの方向を変えるなどで対応できます。

トルクモーターなので、巻きだしブレーキとしても使用可能です。

簡易ケーブル巻き替え
１台を巻き出し側、もう１台を巻き取り側にすればケーブルなどの巻き替えにご利用いただけます。利用方法は、巻き出し側を逆回転にして巻き出し側より巻き取り側のトルクが強くなるようにボリウムを調整してください。

デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。

特注仕様の参考

　　①ＭＳ３Ｎ－ＴＰ－２００－５０（１００、３００）ｒｐｍ　ボビン幅２００ｍｍ仕様
　　　　　標準ボビン幅６０～１５０ｍｍを６０～２００ｍｍに変更
　　　　　
　　②ＭＳ３Ｎ－ＴＰ－１５０－５０（１００、３００）ｒｐｍ　単相ＡＣ２００Ｖ仕様
　　　　　標準ＡＣ１００ＶをＡＣ２００Ｖに変更
　　　　　
　　③ＭＳ３Ｎ－ＴＰ－１５０－５０（１００、３００）ｒｐｍ　トルクモーター４０Ｗ仕様
　　　　　標準モーター２０Ｗトルクモーターを４０Ｗトルクモーターに変更
　　　　　巻き取り張力が標準仕様の約倍になります
　　　　　
　　④上記仕様の組み合わせも可能です

　　⑤ボビン軸穴仕様変更：例φ５０ｍｍ　φ５２ｍｍ　など
