  1. 光ファイバーケーブル用ボビン巻き取り機

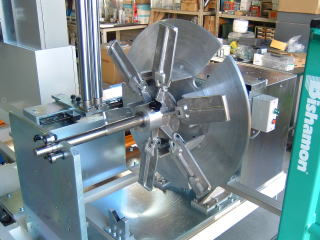

光ファイバーケーブル用ボビン巻き取り機(重量ボビン両軸受けタイプ)

スペック

ケーブル径
φ3～φ10mm
巻き取り重量
MAX100kg
巻取り回転数
6~18RPM(ボリウムにて可変)
巻き取り速度
18RPM時 巻き径φ400mm時 22m/min
測長
1~9999m(設定値で自動停止)
トラバースピッチ
1.0~30.0mm(1回転)

製品詳細

  • 　　　　　木枠ボビンへの巻き取り

  • 　　　ハンドリフトにてボビンの取り出し

  • 　　　　　パラソルへの巻き取り

  • 　　巻取り時のケーブルのテンションを測定

  • 　　設定値以上で停止、警報します

  • 　　　　　デジタルフォースゲージ

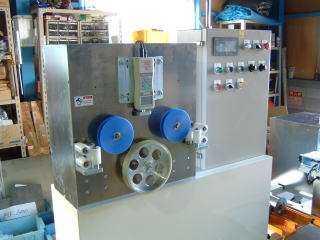

光ファイバーケーブルを定ピッチでボビンに巻き取る装置です。

重量ボビン用で両軸受けになっていて、ハンドリフトなどで取り出します。
光ファイバーケーブルなど、ケーブルへの過剰なテンションが品質に影響する場合には、
巻き取り時に、デジタルフォースゲージにて設定されたテンション以上になれば停止し警報します。
トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります。



パラソルを設置の場合には、束取りが可能になります。
