製品情報
手動XYZ軸テーブル・Z軸ステージ・Z軸テーブルなど



back

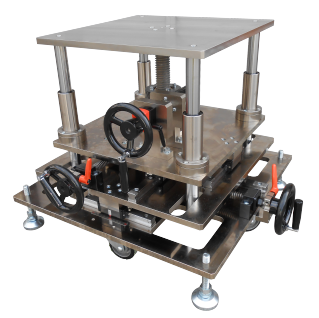

XYZ軸テーブル
X軸・Y軸・Z軸を組み合わせています。
それぞれ手動ハンドルとロックレバーが付いています。
移動用キャスターと固定用アジャスターが付いています。
天板サイズ:440×440mm
底板サイズ:600×600mm
材質:鉄(SS400)
表面処理:無電解ニッケルメッキ

荷重がベースの中心でない場合には多少傾きがでる場合があります
標準価格 ¥998,000〜
最大可搬質量120kg
X軸ストローク ±50mm ハンドル1回転5mm 1mm単位メジャー目盛り付き
Y軸ストローク ±50mm ハンドル1回転5mm 1mm単位メジャー目盛り付き
Z軸ストローク 300mm ハンドル1回転0.4mm 0.1mm単位インジケーター目盛り付き

貴社仕様の特注も1台から製作いたしますので、お問い合わせください。

XYZ軸全体図

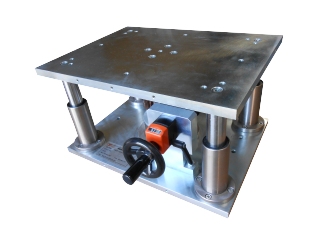

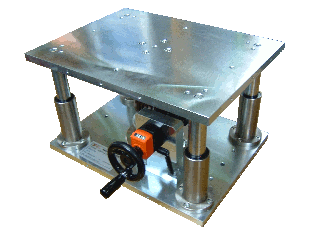

大型手動Z軸テーブル(Z軸ステージ)
4柱スライドブッシュを使用したZ軸テーブルを、テーブル幅・テーブル長・ストロークにより
45種類を規格化しました。
手動ハンドル付(ハンドル1回転で0.4mmストローク)
インジケター目盛り(0.1mmデジタル表示)
ロックレバーで固定できます。(セルフロック併用)

標準価格 ¥250,000〜
最大可搬質量120kg
.テーブル幅 300/400/500/600mm
.テーブル長さ 400/500/600mm
.ストローク 50/100/150/200/300mm

貴社仕様の特注も1台から製作いたしますので、お問い合わせください。

Z軸テーブル全体寸法図Z軸テーブル寸法表Z軸テーブル価格表

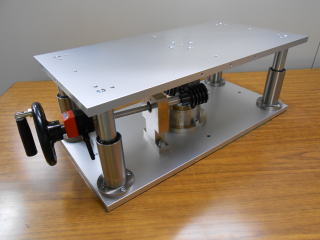

 ZTA40−300−600−100−HA 手動Z軸テーブル仕様

テーブルサイズ:幅300mm×長600mm×昇降ストローク100mm
手動ハンドルでテーブルを昇降させます。

手動ハンドル付(ハンドル1回転で0.4mmストローク)
インジケター目盛り(0.1mmデジタル表示)
ロックレバーで固定できます。(セルフロック併用)
上下テーブル材質:アルミA5052アルマイト仕上げ

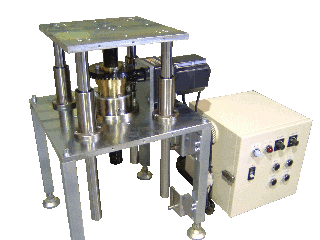

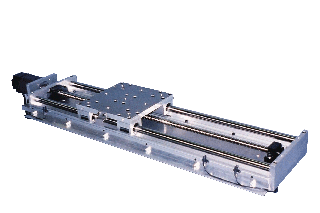

 モーター駆動Z軸テーブル  Z軸テーブル  X軸テーブル(幅広製作可能)

    受注生産品のため納期45日程度いただいています。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
