製品情報

包装・フィルム関連 ケーブル・ワイヤー・ 押し出し関連家庭用 水耕栽培セット
手動Z軸テーブル 詳細
4柱スライドブッシュを使用したZ軸テーブルを、テーブル幅・テーブル長・ストロークにより
45種類を規格化しました。
手動ハンドル付(ハンドル1回転で0.4mmストローク)
インジケター目盛り(0.1mmデジタル表示)
ロックレバーで固定できます。(セルフロック併用)
テーブル寸法:300×400mm〜600×600mm 昇降ストローク:50〜300mm

標準価格   2018年10月1日受注分より¥300,000〜
         2022年10月1日受注分より¥340,000〜
最大可搬質量120kg
.テーブル幅 300/400/500/600mm
.テーブル長さ 400/500/600mm
.ストローク 50/100/150/200/300mm

貴社仕様の特注も1台から製作いたしますので、お問い合わせください。
ZTA40 カタログ  Z軸テーブル全体寸法図 Z軸テーブル寸法表 Z軸テーブル価格表
手動Z軸テーブル

手動ハンドル、インジケーター付
.テーブル幅 300/400/500/600mm
.テーブル長さ 400/500/600mm
.ストローク 50/100/150/200/300mm
XYZ軸テーブル 詳細

X軸・Y軸・Z軸を組み合わせています。
それぞれ手動ハンドルとロックレバーが付いています。
移動用キャスターと固定用アジャスターが付いています。
天板サイズ:440×440mm
底板サイズ:600×600mm

標準価格  2020年8月1日受注分より¥1,398,000〜
最大可搬質量120kg
X軸ストローク ±50mm ハンドル1回転5mm 1mm単位メジャー目盛り付き
Y軸ストローク ±50mm ハンドル1回転5mm 1mm単位メジャー目盛り付き
Z軸ストローク 300mm ハンドル1回転0.4mm 0.1mm単位インジケーター目盛り付き

貴社仕様の特注も1台から製作いたしますので、お問い合わせください。
XYZ40 カタログ

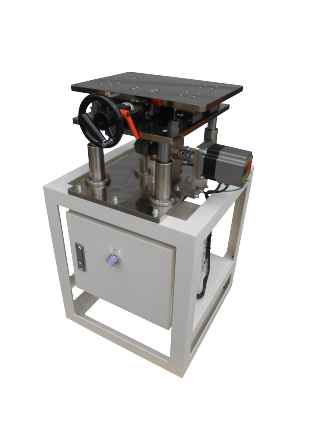

XZM軸テーブル

X軸は手動ハンドル式でZ軸は電動昇降式になります
天板サイズ:300×400mm
フレームサイズ:500×500mm


標準価格 ¥1,998,000〜
最大可搬質量100kg
X軸ストローク 手動ハンドル式 ±30mm ハンドル1回転5mm 1mm単位メジャー目盛り付き
Z軸ストローク 電動式 0〜100mm 移動速度3mm/sec
     1パルス/0.0004mm *装置精度ではありません
     ブレーキ付きパルスモーター使用
電源電圧 AC100V または AC200V(単相)

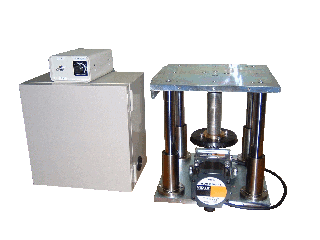

Z軸テーブル

特注仕様 モーター付

.
.
.
カタログ

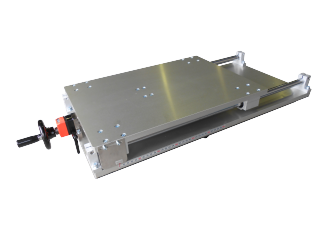

X軸テーブル XT15−20−350−500−200ST

手動ハンドルにてベース移動
手動ハンドル1回転で5mm移動します
移動表示インジケーター付き(底板ベース右横にメジャー目盛り付き)
手動ハンドルロック付き

標準価格:¥555,000

特注サイズの製作も1台より可能です
 X軸ストローク  200mm
 移動ベース寸法  350×500mm
 底板ベース寸法  350×720mm
 可搬質量  20kg

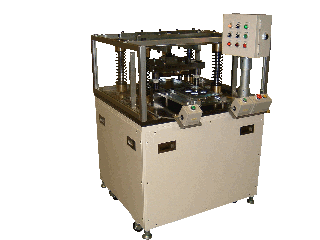

4柱プレス


トムソン刃やピナクルダイ刃と取り付け、シート材などを打ち抜く装置です
ワークセットベースが前後スライドする半自動タイプです
.
.
.

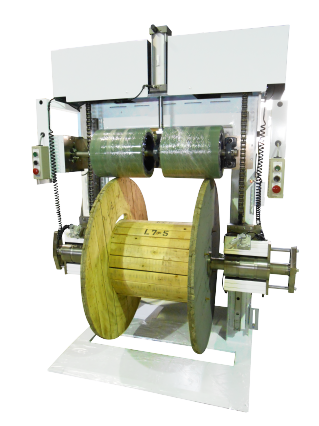

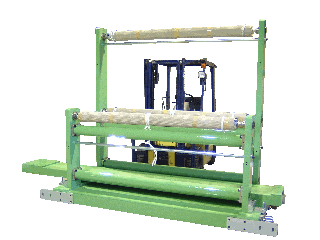

大型原反掛け
幅広原反をセットする装置です
紙菅固定コーンがスライドします、パウダブレーキのトルク調整が可能です
.
.
.

大型原反掛け

.
.
.

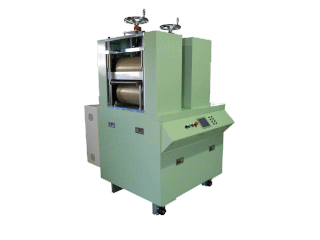

ロール圧延機
押し出し樹脂材など上下2組のロールで指定寸法に圧延する装置です
ロール駆動はそれぞれPGベクトルモーターになります
ライン速度 0〜9m/min
圧延ロール径 φ250mm 4本 ハードクロームメッキ処理
圧延ロール幅 400mm
製品速度計測 入り口側に計測ローラーを設置し、製品ライン速度を検知
ロール駆動 1.5kw 1/100 PG付きベクトルモーター 2台
特型切断機
彫刻型と取り付け、R面取り切断や連続抜きができる装置です
送りニップローラーは、 サーボ駆動になります
.
.
.


.
.
.



.
.
.



.
.
.



.
.
.



.
.
.

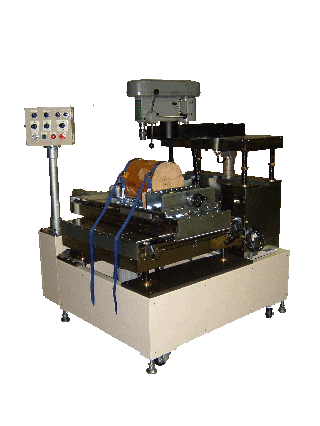

木材穴加工機
丸木などを固定して、ドリルなどで穴加工する装置です
ジョイスティックレバーにより、X方向・Y方向・Z方向に移動加工が可能です
.
.
.

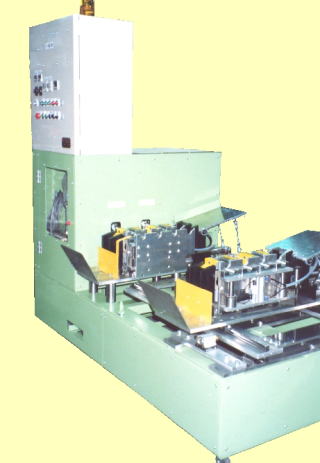

パイプ面取り機
金属パイプなどの片端面の内径・外径の面取り加工をする装置です
パイプは後方ストック部から1本づつ取り出し供給します
.
.
.

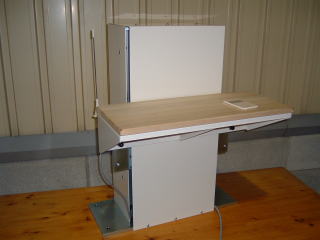

障害者用昇降テーブル
腰掛けた状態で昇降する装置です
リモコン操作で昇降させます
.
.
.

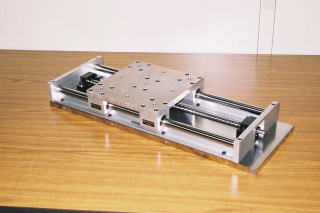

X軸テーブル
ボールネジとスライドブッシュを使用したX軸テーブルを、テーブル幅・スライドストローク・ベース材質により210種類を規格化しています。
テーブル幅 200〜800mm
ストローク 200〜1200mm
テーブル材質 鉄SS・アルミA5052
カタログ

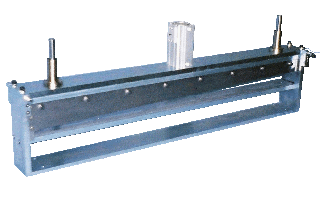

ギロチン式カッター(カティングナイフ)
紙・フィルム・布・ゴムなどシート材をカットするユニットを規格化しています。
ナイフはSKH51材を使用し、ギロチン方式のエアーシリンダでカットします。
刃幅 230・340・450・550・750・1000mm
カタログ

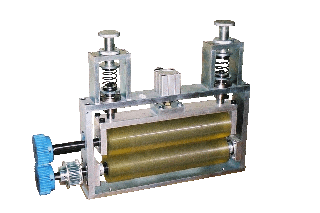

ニップローラー
紙・フィルム・金属板などを定寸送りするニップローラーユニットを規格化しています。
ローラー圧はシリンダ圧調整し左右バランスはスプリング圧にて調整します。
ローラー幅 200・300・400・500・600・700・800mm
ローラー外径 Φ76.5 Φ91.5mm
ローラー材質 ウレタン・ゴムなど
カタログ

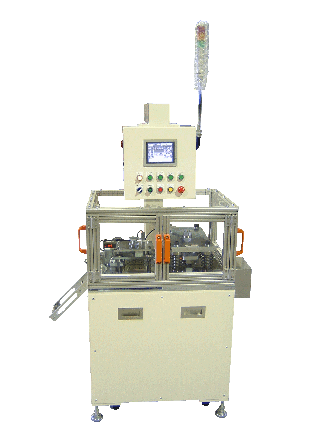

エアーリーク検査機
製品のエアー漏れ検査などをしています。

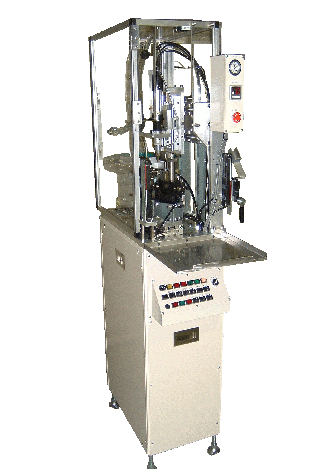

ビス締め機
パーツフィーダーからビスを自動供給して、部品の組み立て作業をしています。

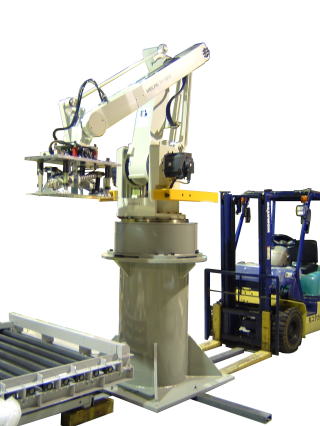

パレタイジングロボット
パレタイジングロボットを使用した積み替え・積み下ろしなどコンベヤラインでの作業をします。

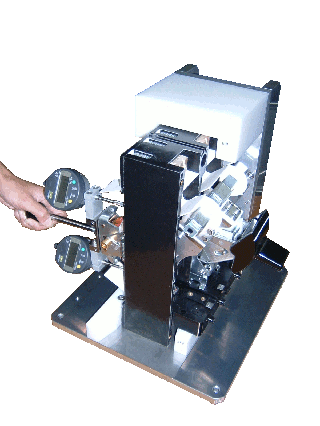

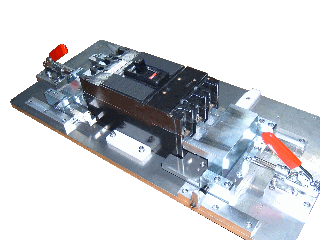

各種ジグ
ご要望の作業ジグなどの設計・製作をしています。
各種ジグ
ご要望の作業ジグなどの設計・製作をしています。

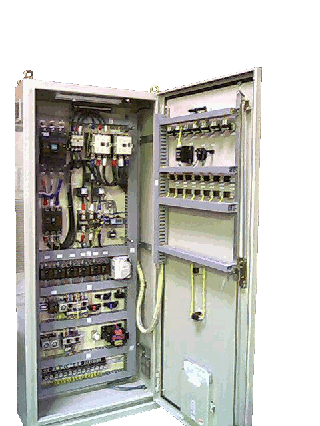

制御盤
機械・装置メーカーの制御盤などの製作をしています。
 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
