フィルム巻き取り装置(エアーシャフト/テンションコントロール)
MS3-1300A-TC

スペック

電源電圧
AC100V 15A (または三相200V 10A )
圧縮エアー
エアーシャフト用
本体重量
約250Kg~
駆動モーター
200WブラシレスDCモーター
巻取り回転数
13~133RPM ボリウムで調整可能
巻き取り速度
MAX33m/min
巻取り最大張力
10~40N張力一定制御(実張力は表示されません) ボリウムで調整可能
適用コア(紙管）幅
3インチ 幅300~1300mmMAX
最大巻き径
φ500mmMAX
最大巻き重量
約70kg
シャフト支持方式
両支持
コア(紙管）固定方法
3インチエアーシャフト
移動／固定
キャスター及びアジャスター付き
本体寸法
幅2300mm 奥行600mm 高さ1150mm (巻取り軸高さ580mm)

製品詳細

幅1300mmまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。

巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。

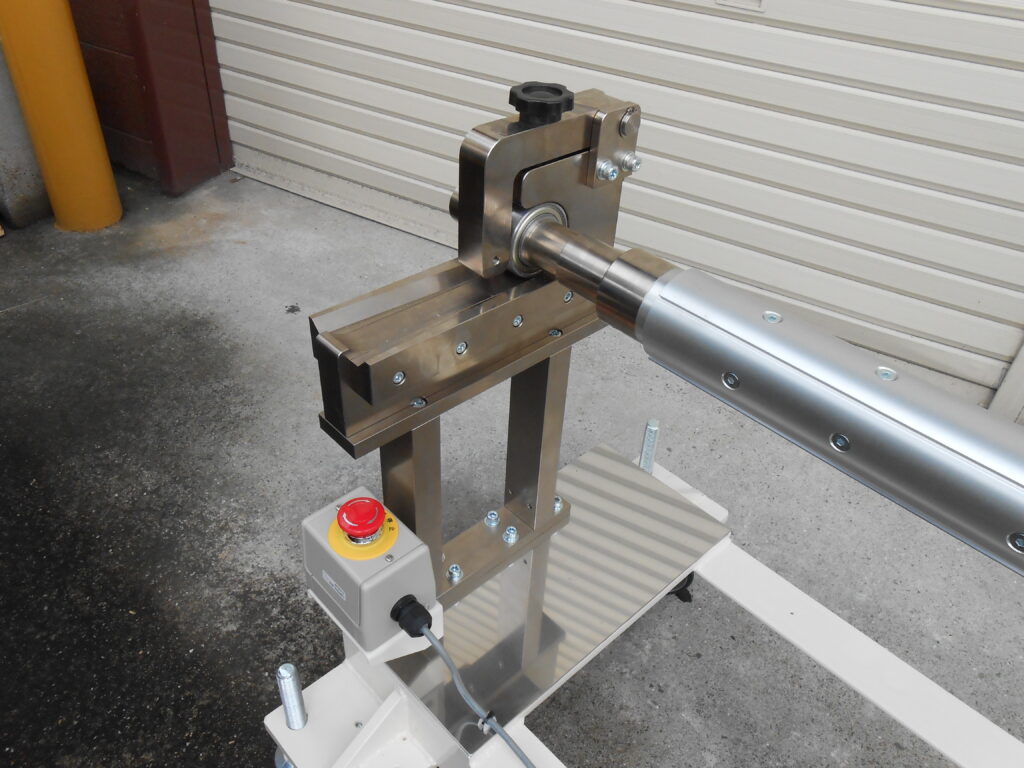

紙管固定は3インチエアーシャフト　両支持タイプになります。
超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。

蛇行制御装置(EPC)の追加も可能です。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

2020年8月1日受注分より¥3,280,000~
