パラソル巻き取り機(ケーブル巻き取り機)
MS3N-RP-50(100/300)rpm-40W
¥350,000

スペック

電源電圧: AC100V 4A

本体重量: 50RPMタイプ 19.6N/巻き径φ250mm時(連続定格時) MAX60N/巻き径φ250mm時(短時間定格時)

巻取り最大張力: 100RPMタイプ 9.6N/巻き径φ250mm時(連続定格時) MAX48N/巻き径φ250mm時(短時間定格時)

巻取り最大張力: 300RPMタイプ 3.2N/巻き径φ250mm時(連続定格時) MAX16N/巻き径φ250mm時(短時間定格時)

パラソル寸法: 外径450mm 巻径250mm 巻幅70mm 羽6枚

製品詳細

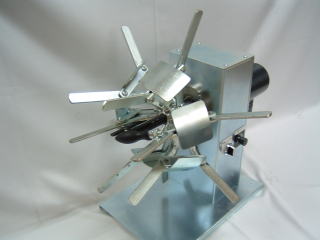

パラソル収縮状態

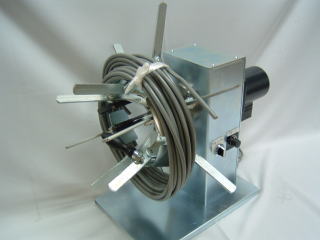

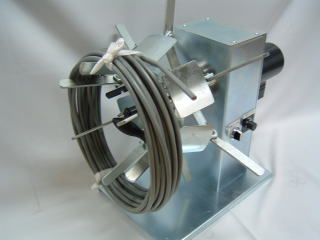

ケーブル電線巻き取り後パラソルを収縮
6枚の羽根が同時に倒れるので巻き取ったケーブルや電線などを簡単にすばやく取り出せます

標準パラソル巻き取り機20wよりも巻取り張力が2倍になります

ワイヤー、ケーブル、電線などを定張力で巻き取るユニットです。
フィルムなどの巻き取りにご利用いただきますと紙菅レスで巻き取ることができますので、
分別無しで廃棄処分していただけます。

巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取りトルクと回転数はほぼ比例関係になりますので、ボリウムを上げれば速度とトルクがともに上昇します。

巻き取りパラソル内径:φ250mm
巻き取りパラソル外径:φ450mm
巻き取りパラソル幅:70mm

巻き取り後簡単にパラソルを収縮して製品を取り出せます。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。

【特注仕様の参考】

①MS3N-RP-50(100、300)rpm 単相AC200V仕様
標準AC100VをAC200Vに変更
2022年06月1日受注分より¥336,000~

②MS3N-RP-50(100、300)rpm トルクモーター40W仕様
標準モーター20Wトルクモーターを40Wトルクモーターに変更
巻き取り張力が標準仕様の約倍になります。
(標準仕様より¥30,000プラス)2018年10月1日受注分より¥329,000~
2022年06月1日受注分より¥350,000~

③上記仕様の組み合わせも可能です。

姉妹機もございます。
