フィルム巻き取り機(エアーシャフト)
MS3-600A-T

スペック

電源電圧
AC200V 5A
圧縮エアー
0.5MPa(エアーシャフト用)
本体重量
約150Kg~
駆動モーター
120W DCブラシレスモーター
巻取り回転数
3～60rpm ボリウムで調整可能
巻取り速度
15m/min 巻径φ80mm時
巻取り最大張力
40N/巻き径φ600mm時 80N/巻き径φ300mm時 ボリウムで調整可能 (巻径変化により張力は変わります)
適用コア(紙管）幅
3インチ 幅60~600mmMAX
最大巻き径
φ600mmMAX
最大巻き重量
50kg
シャフト支持方式

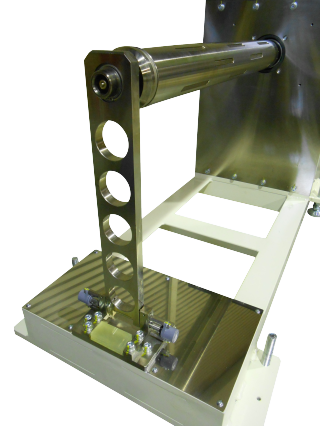

方支持/片受け ラグ式エアーシャフト(操作パネルに入/切付き)
サイドレー
なし
移動／固定
キャスター及びアジャスター付き

製品詳細

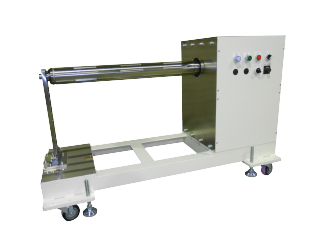

  • 紙管コア幅:400mm タイプ
    MS3-400A-TC

    2023年3月1日受注分より
    ¥1,498,000~

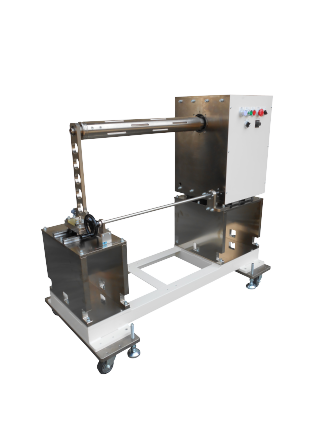

  • MS3-600A
    特注仕様:巻取り軸高さ1000mm

    (画像はサイドレー付き仕様)

  • 紙管コア幅:800mm タイプ
    MS3-800A-TC

    2023年3月1日受注分より
    ¥1,748,000~

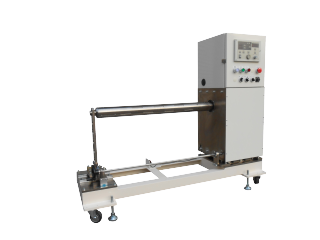

  • MS3-800AS-TC
    張力一定制御仕様:
    巻取り径が変化しても巻き取り張力は、一定になるようにテンションコントロールします
    (画像はサイドレー付き仕様)

紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。

巻取りにはDCブラシレスモーターとパウダクラッチを使用していますので、巻取り回転数と巻き取りトルクをそれぞれ個別にボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)¥14,000
標準は3インチ紙菅用エアーシャフトタイプです。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

2023年3月1日受注分より¥1,598,000~



回転数を下げれば巻きだしブレーキとしても使用可能です。

6インチアダプタ付きなど
その他、仕様変更に対応させていただきます。
