製品情報
包装・フィルム関連装置
フィルム巻き取り機(紙管幅600ｍｍ)
- フィルム巻き取り
- 不織布巻き取り

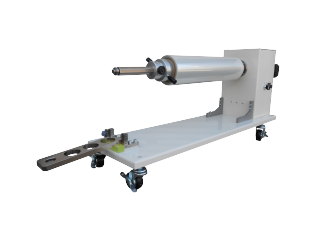

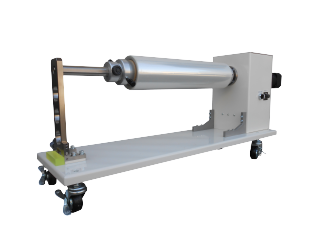

フィルム巻き取り機(紙管幅600ｍｍ)
MS3TM-S-600ｰR(L)
スペック
- 電源電圧
- AC100V 3A
- 圧縮エアー
- 必要なし
- 駆動モーター
- 40Wトルクモーター
- 巻取り最大張力
- 50RPMタイプ 23N/巻き径φ200mm時(連続定格時) MAX40N/巻き径φ200mm時(短時間定格時)
- 巻取り最大張力
- 100RPMタイプ 11N/巻き径φ200mm時(連続定格時) MAX40N/巻き径φ200mm時(短時間定格時)
- 巻取り最大張力
- 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時) MAX19N/巻き径φ200mm時(短時間定格時)
- 適用コア(紙管）幅
- 3インチ 幅80～600mmMAX
- 最大巻き径
- φ350mmMAX
- 最大巻き重量
- 約20kg
- コア(紙管）固定方法
- 3インチアルミテーパーコーン R(右ネジ)またはL(左ネジ)
- シャフト支持方式
- 片支持／片受け
- サイドレー
- なし
- 移動／固定
- アジャスター付き
製品詳細
紙巻取り、フィルム巻取り、不織布巻取りなど定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
SWオプション:フットスイッチ(運転/停止)¥12,000
標準は3インチ紙菅用アルミテーパーコーンタイプです。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
紙管固定がアルミテーパーコーンのため大きな張力ではテーパーコーンが緩む場合があります。
(MAX40N)
巻取り回転方向はアルミテーパーコーンの巻締まり方向に限定されます。
【標準価格】
2018年10月1日受注分より¥548,000~
2022年10月1日受注分より¥648,000~
トルクモーターなので、巻きだしブレーキとしても使用可能です。
