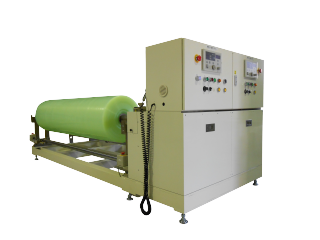

2軸フィルム巻き取り･巻き替え装置
MSM3-2100A

スペック

電源電圧
三相200V 40A
圧縮エアー
0.5MPa
本体重量
約1.2TON
駆動モーター
2.2KW インバータ制御
巻取り回転数
40~120RPMタイプ ボリウムで調整可能
巻き取り速度
30m/min(巻取り径φ80mm時)~130m/min(巻取り径φ350mm時)~
巻取り最大張力
40~200N ボリウム調整 (実張力は表示されません)
適用コア(紙管）幅
3インチ 幅1600~2100mmMAX
最大巻き径
φ600mmMAX
最大巻き重量
300kg (フィルム幅が狭いと重量制限されます)

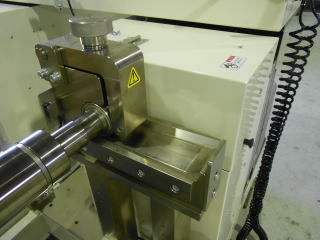

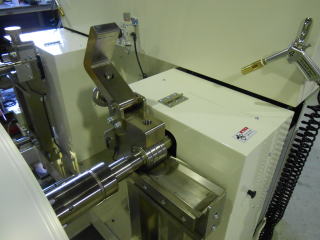

シャフト支持方式
両支持　
コア(紙管）固定方法
3インチエアーシャフト(巻重量により多少のたわみがあります)
移動／固定
キャスター及びアジャスター付き
本体寸法
幅3220mm 奥行1270mm 高さ1350mm

製品詳細

紙、フィルムなどを巻き取る装置です。ロールtoロール。

巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。
巻取り速度はボリウムで調整が可能です。(巻径の変化により速度は変わります)
2軸それぞれ個別に調整及び運転が可能です。
また、バックテンションを掛けることにより巻出しブレーキになり、巻き替え装置としてもご使用可能です。
標準は3インチエアーシャフトです。



オプション
巻取り速度調整機能(巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます)

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

¥8,950,000~
