フィルム巻き替え装置(クリーニングユニット付き)
MSM3-400A-C-FC

スペック

電源電圧
AC100V 10A
圧縮エアー
0.5MPa
本体重量
約350Kg~
駆動モーター
200Wブラシレスモーター
巻取り回転数
4~80RPMタイプ ボリウムで調整可能
巻き取り速度
20m/min(巻取り径φ80mm時)~50m/min(巻取り径φ200mm時)~
巻取り最大張力
10~40N ボリウム調整 (実張力は表示されません)
適用コア(紙管）幅
3インチ 幅100~400mmMAX
最大巻き径
φ350mmMAX
最大巻き重量
約30kg
シャフト支持方式
片支持
コア(紙管）固定方法
3インチエアーシャフト
クリーニングユニット
フィルム表裏接触:φ40mm弱粘着ローラー 強粘着テープ:φ100mmに転写 エアーシリンダにて昇降
移動／固定
キャスター及びアジャスター付き
本体寸法
幅1040mm 奥行1070mm 高さ1620mm

製品詳細

紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールtoロール。

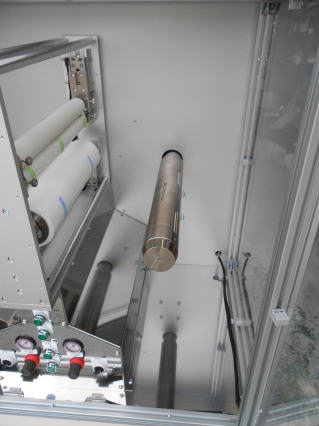

巻き替え時にクリーニングローラーでフィルムの表裏のゴミを除去します。
ローラーで転写したゴミは粘着テープに再転写します。粘着テープは都度1枚づつ剥がします。
巻き出し側の巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。
巻取り速度はボリウムで調整が可能です。(巻径の変化により速度は変わります)

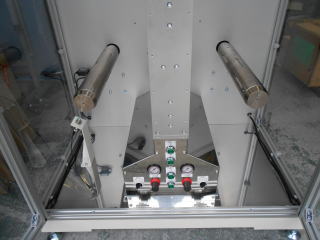

安全のため巻出し軸及び巻取り軸はフルカバー(インターロック付き)になります。
標準は3インチエアーシャフトです。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

¥5,880,000~
