フィルム巻き替え装置
MSM3-400A-EPC-FC

スペック

電源電圧
三相200V 20A
圧縮エアー
0.5MPa
本体重量
約600Kg~
フィルム送り駆動モーター
400Wブラシレスモーター
ニップロール回転数
13~133RPMタイプ ボリウムで調整可能
巻き取り速度
3~33m/min
巻出し最大張力
10~40N ボリウム調整 張力一定制御 (実張力は表示されません)
巻取り最大張力
10~40N ボリウム調整 張力一定制御 (実張力が表示されます)
適用コア(紙管）幅
3インチ 幅100~400mmMAX
最大巻き径
φ350mmMAX
最大巻き重量
約30kg
シャフト支持方式
片支持
コア(紙管）固定方法
3インチエアーシャフト
巻き取り側EPC
蛇行制御　調整範囲±25mm
測長機能
1~9999m 設定値にて自動停止
移動／固定
キャスター及びアジャスター付き
本体寸法
幅1300mm 奥行1300mm 高さ1920mm

製品詳細

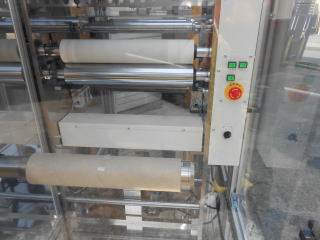

  • 送りロール部(下金属ロール/上ゴムロール)

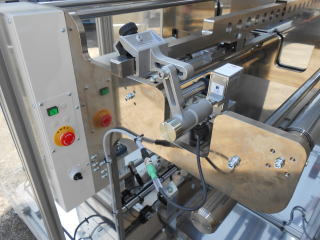

  • EPC(蛇行制御)用フィルムエッジ検出センサー

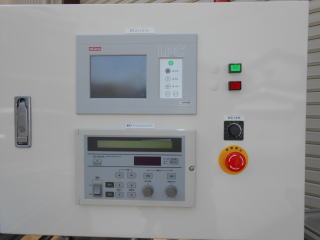

  • 巻出し側テンションコントロール・タッチパネル等

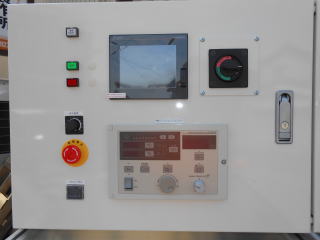

  • 巻取り側テンションコントロール・EPCコントローラー等

紙、フィルムなどを巻き替える装置です。ロールtoロール。

巻出し側の巻径を超音波センサーで検出して張力が一定になるようにテンションコントロールしています。
巻取り側の張力検出器で設定張力で張力が一定になるようにテンションコントロールしています。
ニップローラーにて一定速度でフィルムを送ります。
フィルム送り速度はボリウムで調整が可能です。
巻取り軸にはEPC(蛇行制御)装置があり、フィルムエッジを揃えて巻き取ります。
安全のため巻出し軸及び巻取り軸はフルカバー(インターロック付き)になります。
測長機能付きで設定値で自動停止します。
標準は3インチエアーシャフトです。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

¥8,280,000~
