フィルム巻き取り機(エアーシャフト)
MS3-800AS-TC

スペック

電源電圧
AC100V 15A (三相200V/10Aに変更可能)
圧縮エアー
0.5MPa(エアーシャフト用)
本体重量
約300Kg~
駆動モーター
120W DCブラシレスモーター
巻取り回転数
8~80rpm ボリウムで調整可能
巻き取り速度
20m/min 巻径φ80mm時
巻出し最大張力
10~MAX60N ボリウムで調整可能 (実張力は表示されません)) 　
適用コア(紙管）幅
3インチ 幅1000~800mmMAX
最大巻き径
φ400mmMAX
最大巻き重量
50kg
シャフト支持方式
方支持/片受け ラグ式エアーシャフト(操作パネルに入/切付き)
サイドレー
手動ハンドルにて±30mm移動可能
移動／固定
キャスター及びアジャスター付き
本体寸法
幅1500mm 奥行500mm 高さ1200mm 巻取り軸高さ650mm

製品詳細

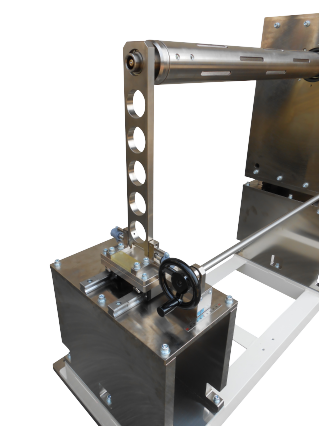

  • エアーシャフト前受部

    サイドレー用ハンドル:フィルム幅方向に±30mm移動可能

    6インチアダプタ付きなど
    その他、仕様変更に対応させていただきます。

紙、フィルムなどを定張力で巻き取るユニットです。

巻取りにはＤＣブラシレスモーターとパウダクラッチを使用していますので、巻取り回転数と巻き取りトルクをそれぞれ個別にボリウムで調整できるようになっています。
超音波センサーにてフィルム巻径を検出して、巻径が変化しても張力は一定になるようにテンションコントールします。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
フィルム幅方向に±30mmハンドルで調整可能です。
標準は3インチ紙菅用エアーシャフトタイプです。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

2018年10月1日受注分より¥2,380,000~



回転数を下げて逆回転させれば巻きだしブレーキとしても使用可能です。



コア幅400~800mmまで100mm単位で各機種のご用意が可能です。

MS3-400AS-TC フィルム幅400mmまで 標準価格 ¥2,180,000
MS3-500AS-TC フィルム幅500mmまで 標準価格 ¥2,180,000
MS3-600AS-TC フィルム幅600mmまで 標準価格 ¥2,280,000
MS3-700AS-TC フィルム幅700mmまで 標準価格 ¥2,280,000
