フィルム巻き取り装置(エアーシャフト/テンションコントロール)
MS3-1400A-TC
スペック
- 電源電圧
- 三相200V 20A
- 圧縮エアー
- エアーシャフト用
- 本体重量
- 約400Kg~
- 駆動モーター
- 1.5kwモーター
- 巻取り回転数
- 20~200RPM ボリウムで調整可能
- 巻き取り速度
- MAX50m/min(巻径φ80mmの場合)
- 巻取り最大張力
- 50~200N 張力一定制御(実張力は表示されません) ボリウムで調整可能
- 適用コア(紙管）幅
- 3インチ 幅800~1400mmMAX
- 最大巻き径
- φ500mmMAX
- 最大巻き重量
- 約200kg
- シャフト支持方式
- 両支持
- コア(紙管）固定方法
- 3インチエアーシャフト
- 移動／固定
- キャスター及びアジャスター付き
- 本体寸法
- 幅2475mm 奥行600mm 高さ1300mm (巻取り軸高さ約620mm)
製品詳細
-
【参考価格】
MS3-900A-TC
¥2,980,000
MS3-1000A-TC
¥3,080,000
MS3-1100A-TC
¥3,280,000
MS3-1200A-TC
¥3,480,000
MS3-1300A-TC
¥3,680,000
MS3-1400A-TC
¥3,880,000
MS3-1500A-TC
¥3,980,000
幅1400mmまでの紙、フィルムなどを紙管に巻き取る装置です。
巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。

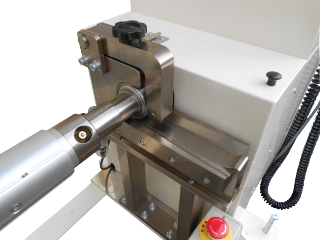

標準は3インチエアーシャフト 両支持タイプになります。ハイロックタイプに変更も可能です。
超音波センサーによりフィルム巻径を検出して、巻径が変化しても張力が一定になるようにテンションコントールします。
蛇行制御装置(EPC)の追加も可能です。
コア幅800~1500mmまで100mm単位で各機種のご用意が可能です。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
【標準価格】
2023年3月1日受注分より¥3,880,000~
