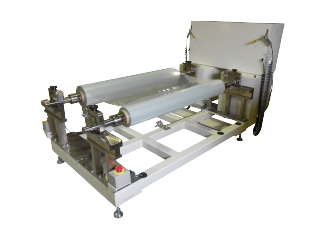

フィルム巻き替え装置
MSM3-1100A

スペック

電源電圧: 三相200V 20A

圧縮エアー: 0.5MPa

本体重量: 約350kg

駆動モーター: 2.2KW インバータ制御

巻取り回転数: 30~120RPMタイプボリウムで調整可能

巻き取り速度: 30m/min(巻取り径φ80mm時)~130m/min(巻取り径φ350mm時)~

巻取り最大張力: 20~100N ボリウム調整 (実張力は表示されません)

適用コア(紙管）幅: 3インチ幅500~1100mmMAX

最大巻き径: φ500mmMAX

最大巻き重量: 250kg

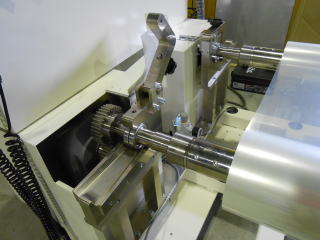

シャフト支持方式: 両支持

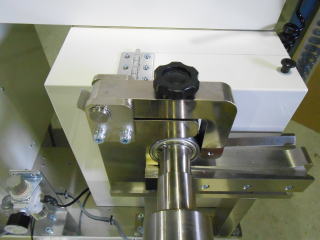

コア(紙管）固定方法: 3インチエアーシャフト(巻重量により多少のたわみがあります)

移動／固定: キャスター及びアジャスター付き

本体寸法: 幅2050mm 奥行900mm 高さ1000mm

製品詳細

紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールtoロール。

巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。
巻取り速度はボリウムで調整が可能です。(巻径の変化により速度は変わります)

標準は3インチエアーシャフトです。

オプション
1.フィルム切れ検知(巻き替え時フィルムが切れると自動停止します)
2.巻取り速度調整機能(巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます)

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。

【標準価格】

2023年3月1日受注分より¥4,980,000~
