フィルム巻き替え装置
MSM3-1100A-NP-EPC
スペック
- 電源電圧
- 三相200V 30A
- 圧縮エアー
- 0.5MPa
- 本体重量
- 約1.0TON
- 駆動モーター
- 2.2KW インバータ制御
- 送りロール
- φ100mm×1200mm 下ロール:金属ロール 上ロール:ゴムロール
- 送りロール回転数
- 70~350RPMタイプ ボリウムで調整可能
- 送り速度
- 最大100m/min
- 巻出し最大張力
- 20~100N ボリウム調整 設定値入力 張力表示あり
- 巻取り最大張力
- 20~100N ボリウム調整 張力表示なし)
- 適用コア(紙管）幅
- 3インチ 幅500~1100mmMAX
- 最大巻き径
- φ300mmMAX
- 最大巻き重量
- 100kg
- 巻き取り側EPC
- 蛇行制御装置 移動量±25mm
- シャフト支持方式
- 両支持
- コア(紙管）固定方法
- 3インチエアーシャフト(巻重量により多少のたわみがあります)
- 移動／固定
- キャスター及びアジャスター付き
- 本体寸法
- 幅2300mm 奥行2050mm 高さ1700mm
製品詳細

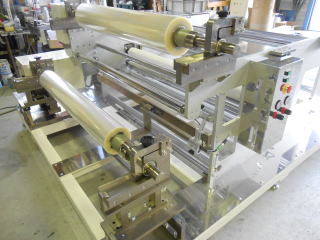

紙、フィルム、不織布、アルミ箔、銅箔などを巻き取る装置です。ロールtoロール。

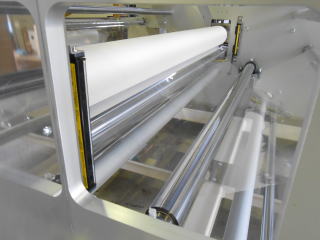

ニップローラーユニット付きで一定速度でフィルムを送ることができます。
巻出し側の張力を検出して巻出し張力が一定になるようにフィードバックテンションコントロールしています。
巻取り側は巻径を超音波センサーで検出して巻取り張力が一定になるようにテンションコントロールしています。
巻取り側にはEPC(蛇行制御)装置がついています。
標準は3インチエアーシャフトです。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
【標準価格】
¥9,800,000~
