製品情報

包装・フィルム関連装置

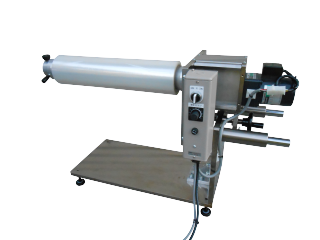

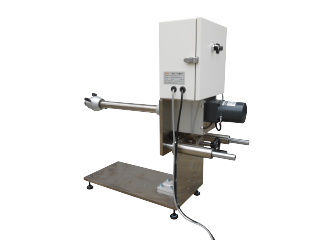

フィルム巻き取り機(紙管幅200ｍｍ/300ｍｍ/400ｍｍ)
MS3-200-50(100･300)RPM
　

スペック

電源電圧: AC100V 2A

本体重量: 約30Kg~

駆動モーター: 20Wトルクモーター

巻取り最大張力: 50RPMタイプ 12N/巻き径φ200mm時(連続定格時) MAX40N/巻き径φ200mm時(短時間定格時)

巻取り最大張力: 100RPMタイプ 5.8N/巻き径φ200mm時(連続定格時) MAX29N/巻き径φ200mm時(短時間定格時)

巻取り最大張力: 300RPMタイプ 1.9N/巻き径φ200mm時(連続定格時) MAX9.5N/巻き径φ200mm時(短時間定格時)

適用コア(紙管）幅: 3インチ幅60~200mmMAX

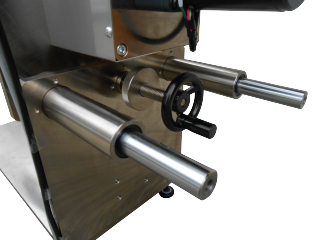

サイドレー: フィルム幅方向に手動ハンドルで±40mm移動可能

製品詳細

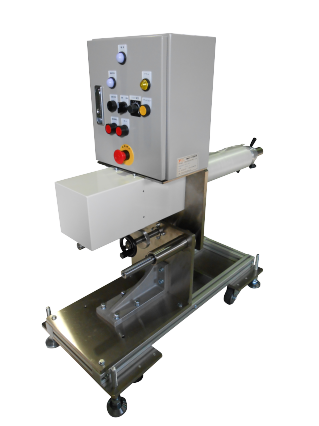

その他特注仕様

紙、フィルムなどを定張力で巻き取るユニットです。

巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
標準は3インチ紙菅用テーパーコーン→特注でエアーシャフトタイプも可能です。
フィルム幅方向に80ｍｍハンドルで調整可能です。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。

【標準価格】

紙管幅200mm 2018年10月1日受注分より¥369,000~

トルクモーターなので、巻き出しブレーキとしても使用可能です。

【特注仕様の参考】
①標準モーター20Wトルクモーターを40Wにトルクモーターに変更
各標準価格より¥30,000プラス

②標準AC100VをAC200Vに変更
各標準価格より¥16,000プラス

③標準紙管固定アルミテーパーコーンをエアーシャフトに変更
標準価格より¥200,000~260,000プラス
