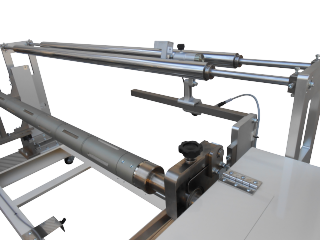

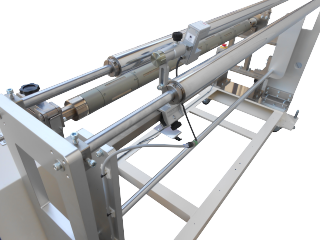

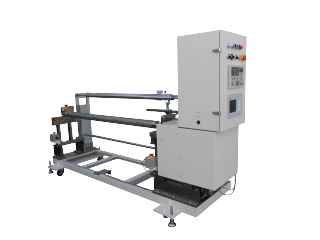

フィルム巻き取り装置(エアーシャフト/テンションコントロール/EPC)
MS3-1300A-TCｰEPC

スペック

電源電圧
三相200V 15A
圧縮エアー
エアーシャフト用
本体重量
約400Kg~
駆動モーター
モーター
巻取り回転数
2~20RPM ボリウムで調整可能
巻き取り速度
MAX5m/min(巻径φ80mmの場合)
巻取り最大張力
20~125N 張力一定制御(実張力は表示されません) ボリウムで調整可能
適用コア(紙管）幅
3インチ 幅300~1300mmMAX
最大巻き径
φ400mmMAX
最大巻き重量
約150kg
シャフト支持方式
両支持
コア(紙管）固定方法
3インチエアーシャフト
蛇行制御ＥＰＣ
調整量±25ｍｍ
移動／固定
キャスター及びアジャスター付き
本体寸法
幅2365mm 奥行820mm 高さ1460mm (巻取り軸高さ約750mm)

製品詳細

幅1300ｍｍまでの紙、フィルムなどを紙管に巻き取る装置です。

巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。
標準は3インチエアーシャフト　両支持タイプになります。ハイロックタイプに変更も可能です。
超音波センサーによりフィルム巻径を検出して、巻径が変化しても張力が一定になるようにテンションコントールします。

蛇行制御装置(EPC)が追加されています。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

2023年3月1日受注分より¥4,880,000~
