フィルム巻き取り装置
MS3-W1500

スペック

電源電圧: AC100V 10A

圧縮エアー: なし

本体重量: 約150Kg~

駆動モーター: 200WブラシレスDCモーター

巻取り回転数: MAX150RPM ボリウムで調整可能

巻き取り速度: MAX30m/min(巻径3インチの場合)

巻取り最大張力: 10~40N ボリウムで調整可能

適用コア(紙管）幅: 3インチ幅1000~1500mmMAX (テーパーコーン交換により6インチも可能)

最大巻き径: φ400mmMAX

最大巻き重量: 約60kg

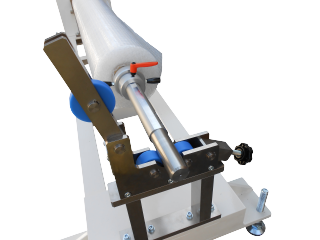

シャフト支持方式: 両支持

コア(紙管）固定方法: アルミテーパーコーン右ネジ (左ネジもご指定可能です)

移動／固定: キャスター及びアジャスター付き

本体寸法: 幅2300mm 奥行600mm 高さ950mm (巻取り軸高さ460mm)

製品詳細

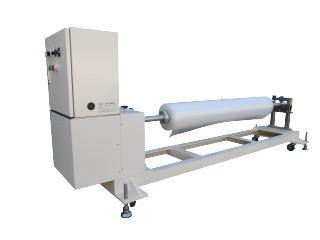

幅1500mmまでの紙、フィルムなどを紙管に巻き取る装置です。

巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。
パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。

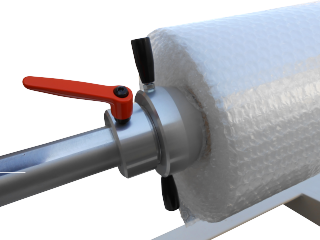

標準はコストパフォーマンスのある3インチ紙菅用テーパーコーンタイプ(右ねじ)になります。
エアーシャフトタイプやハイロックタイプに変更も可能です。

半自動・全自動テンションコントロール仕様に変更も可能です。
蛇行制御装置(EPC)の追加も可能です。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。

【標準価格】

2018年10月1日受注分より¥1,598,000~

2022年10月1日受注分より¥1,898,000~
