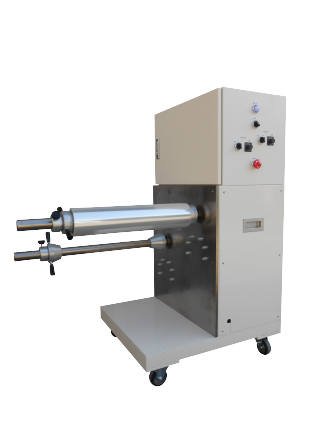

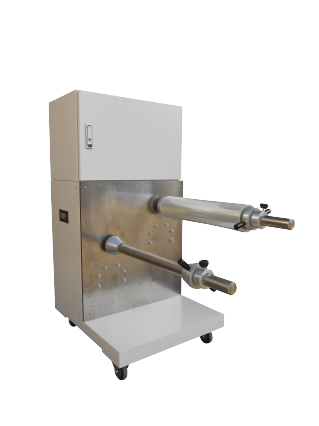

2軸フィルム巻き取り装置(簡易タイプ)
MSM3-600

スペック

電源電圧
AC100V 10A(三相200Vも可能です)
圧縮エアー
なし
本体重量
約250Kg~
駆動モーター
40Wトルクモーター (巻出し側1台、巻取り側1台)
巻取り最大張力
50RPMタイプ 23N/巻き径φ200mm時(連続定格時) MAX40N/巻き径φ200mm時(短時間定格時)
巻取り最大張力
100RPMタイプ 11N/巻き径φ200mm時(連続定格時) MAX40N/巻き径φ200mm時(短時間定格時)
巻取り最大張力
300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時) MAX19N/巻き径φ200mm時(短時間定格時)
適用コア(紙管）幅
3インチ 幅60~600mmMAX
最大巻き径
φ300mmMAX
最大巻き重量
約20kg
シャフト支持方式
片支持
コア(紙管）固定方法
アルミテーパーコーン(左右ネジ各1個付属)
移動／固定
ストッパー付きキャスター付き
本体寸法
幅600mm 奥行1150mm 高さ1250mm

製品詳細

紙、フィルムなどをトルクモーターで巻き替える装置です。ロールtoロール。

巻き取り及び巻出しにはトルクモーターを使用していますので、巻き取り張力をボリウムで調整できるようになっています。
(巻取り速度はトルクバランスによる成り行きとなります)
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチがそれぞれ付いていますので、それぞれ自由に変更可能です。
2軸巻き取り作業を考慮して段違いに軸がセットされています。
フィルム巻き替え装置としても使用することができます。
巻出し側はトルクモーターを反対方向に回転させてブレーキとして機能させます。
標準は3インチ紙菅用テーパーコーンタイプです。
(片支持のため若干軸振れが出る場合がありますのでご了承ください)

エアーシャフトタイプ、EPC装置付き、パウダクラッチタイプなどご要望により対応いたします。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。



【標準価格】

2018年10月1日受注分より¥1,298,000~
2023年6月1日受注分より¥1,880,000~
