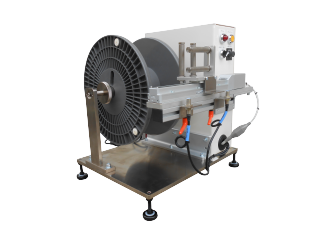

簡易トラバース付きボビン巻き取り機
MS3N-TP400-200-TRｰ40W

スペック

電源電圧: AC100V 7A

本体重量: 約60Kg~

駆動モーター: 40Wトルクモーター

巻取り最大張力: 50RPMタイプ 23N/巻き径φ200mm時(連続定格時) MAX100N/巻き径φ200mm時(短時間定格時)

巻取り最大張力: 100RPMタイプ 11N/巻き径φ200mm時(連続定格時) MAX58N/巻き径φ200mm時(短時間定格時)

巻取り最大張力: 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格) MAX19N/巻き径φ200mm時(短時間定格時)

適応ボビンサイズ: ボビン外径:最大φ400mm ボビン外幅:50～200mm ボビン軸穴径:φ18～52mm ボビン重量:最大50kg(ボビン巻取り軸前受取り付け)

最大ボビン重量: 50kg

トラバース移動幅: 近接スイッチの位置変更で調整(最大200mm)

トラバース移動速度: 内部コントローラースイッチで16段階調整(5~250mm/秒)

概略寸法: 横幅740×奥行370×高さ500mm(ボビン含まず)

製品詳細

ボビンは商品には含まれておりません

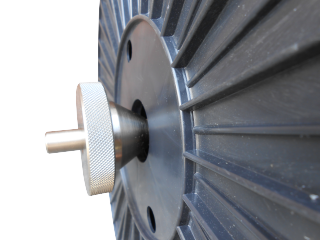

テーパーネジにてボビンを固定します

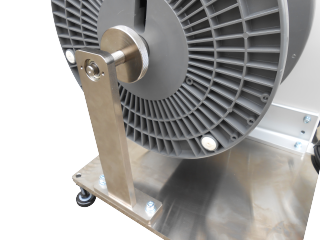

ボビン巻取り軸前受（ボルトで脱着）

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。

巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
ボビンをテーパーネジで締め込み固定するタイプです。
最大ボビン外径はφ400mmまで可能になります。
ボビン穴径Φ18~52mmまで固定できます。
最大巻取りボビン重量は50kgまで可能となります。ボビン巻取り軸にボルトで脱着する前受を取り付けて使用します。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
運転/停止は付属のフットスイッチで行います。
停止時トラバースはその場で停止します。

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
画像にあるボビンは付属していません。

【標準価格】

¥799,000~

整列巻はできません。

【特注仕様】
ご使用のボビンに合わせて巻取り軸など変更、都度お見積もりいたします。
