同期トラバース付パラソル巻き取り機
TMS06-PR

スペック

巻取り回転数
16~160回転/分 (ボリウムで調整)
巻き取り速度
10~100m/分 (巻き取り径200mm時)
巻き取りトルク
1~7.5N・m (ボリウムで調整)
トラバースピッチ
0.1~30.0mm (タッチパネルで設定) 10品種の設定記憶可能
トラバース移動幅
50~180mm (近接スイッチの位置変更で調整)
適用パラソル
外径:最大600mm 胴径:未定 軸径:Φ20~40mm パラソルによります 外幅:最大200mm 重量 MAX25kg(ワーク含む)
電源電圧
AC100V 10A
本体寸法
幅900×奥行920×高さ2080mm
概略重量
300kg
測長
1~9999m (タッチパネルで設定) 設定値で自動停止

製品詳細

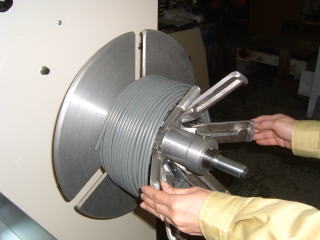

  • パラソル巻き取り状態

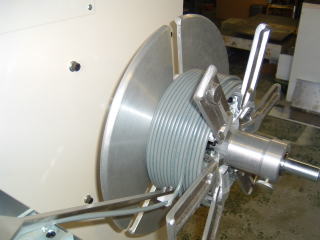

  • パラソル収縮中

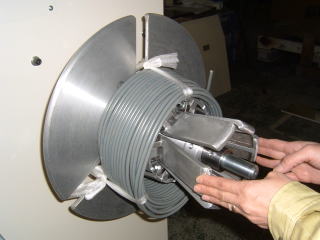

  • パラソル収縮完了

ケーブル・電線・線材・樹脂押し出し材などを定ピッチでパラソルに巻き取る装置です。

巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます。
トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同じピッチになります。
例えば、トラバースが常に同じ速度で移動を繰り返しますと巻き径が大きくなると巻き取りのピッチは狭くなります。巻取りの回転に同期させると巻き径が変わっても同じピッチで巻き取ることが出来るようになります。



【標準価格】

2021年9月1日受注分より¥2,798,000~
2023年10月1日受注分より¥3,380,000~

パラソル価格は含まれておりません。



パラソルはご希望サイズをご指定してください。
デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。
