簡易トラバース付測長巻き取り機
TMS51-RP

スペック

電源電圧: AC100V 10A

本体重量: 約60Kg

巻き取りトルク: 25N・m

巻取り最大張力: 1~40RPMタイプボリウムにて変更可能

パラソル寸法: 外径450mm 巻径250mm 巻幅70mm 羽6枚

トラバース移動速度: 1~25mm/sec ボリウムにて変更可能

トラバース移動幅: 往復スイッチ位置変更にて調整

測長機能: 1~99999mm(約100m) 設定値にて自動減速停止

適用: MAXφ30mm

自動切断: 外部信号にて一時停止、再起動を標準装備(側面コネクタに接続)

オプション: フットスイッチ(側面コネクタに接続)

本体寸法: 全幅880mm(本体500mm) 全奥行き600mm 全高さ700mm

製品詳細

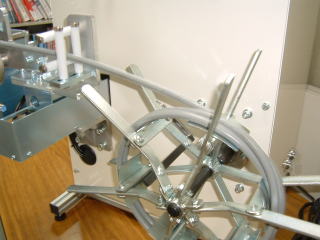

パラソルなのでワンタッチで収縮でき、簡単にケーブルなどを取り出せます。

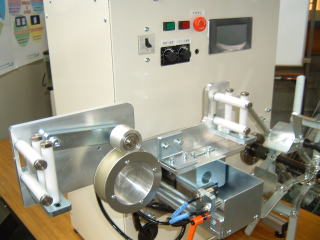

ワイヤー、ケーブル、電線などを測長しながらパラソルに巻き取る装置です。
巻き取り停止後にパラソルを手動ワンタッチで収縮させれば、簡単に束取りできます。
巻き取り長さは設定値にて自動減速停止します。
減速開始位置は設定変更可能です。
巻き取り長さは1~99999mm(約100m)まで設定可能です。
トラバースは、ボリウムで速度変更可能です。
トラバース移動速度は1~25mmまで変更可能です。
トラバース移動幅は近接センサーの位置を変更可能です。

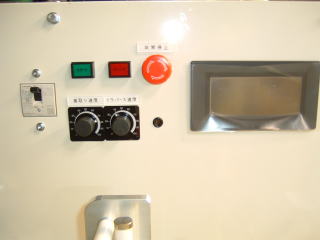

巻き取り回転は、ボリウムで速度変更可能です。
巻き取り回転数は1~40回転/分まで変更可能です。
巻き取り停止後はトラバースは常に手前側で停止します。
巻き取り数は1~9999本まで設定可能です。
巻き取り方向は上巻取りと下巻取りをタッチパネルで変更できます。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
ボビン巻き取り仕様も製作可能です。
