- フィルム巻き取り
フィルム巻き取り機
MS3N-S-SP-200/300/400-50(100,300)rpm-R(L)
¥290,000～
スペック
- 電源電圧
- AC100V 3A
- 本体重量
- 約17kg
- 巻取り最大張力
- 50RPMタイプ24N/巻き径φ200mm時(連続定格時) MAX60N/巻き径φ200mm時(短時間定格時)
- 巻取り最大張力
- 100RPMタイプ11N/巻き径φ200mm時(連続定格時) MAX58N/巻き径φ200mm時(短時間定格時)
- 巻取り最大張力
- 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時) MAX19N/巻き径φ200mm時(短時間定格時)
- 最大巻き径
- φ400mm
- 最大巻き重量
- 10kg
- 適用コア(紙管）幅
- MS3N-S-SP-200 3インチ 幅60~200mmMAX
MS3N-S-SP-300 3インチ 幅60~300mmMAX
MS3N-S-SP-400 3インチ 幅60~400mmMAX
- コア(紙管）固定方法
- アルミテーパーコーン R(右ネジ)またはL(左ネジ) 巻締まり方向で使用
- 本体寸法
- MS3N-S-SP-200 長さ650×幅250×高さ380mm
MS3N-S-SP-300 長さ750×幅250×高さ380mm
MS3N-S-SP-400 長さ850×幅250×高さ380mm
製品詳細
-

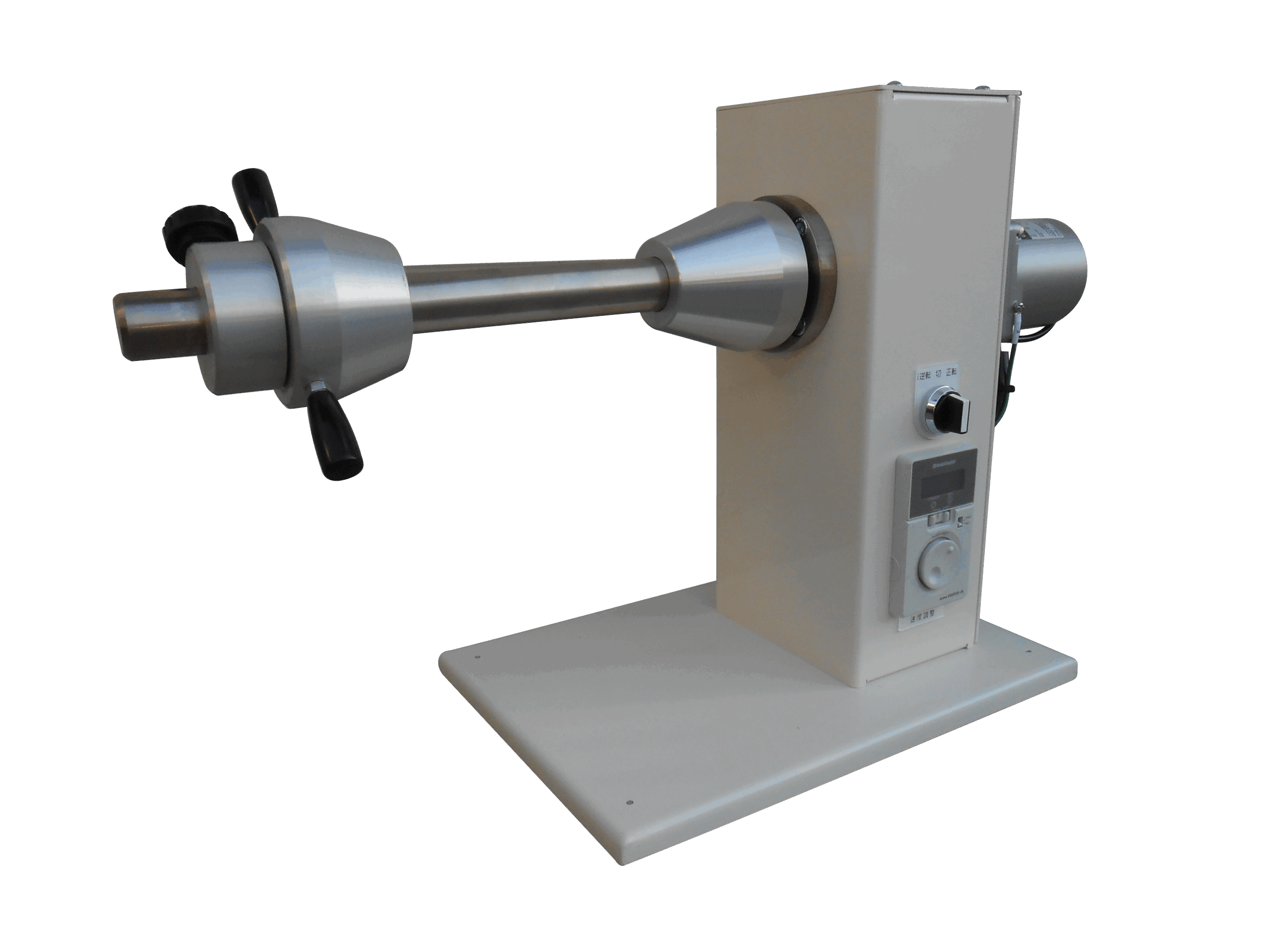

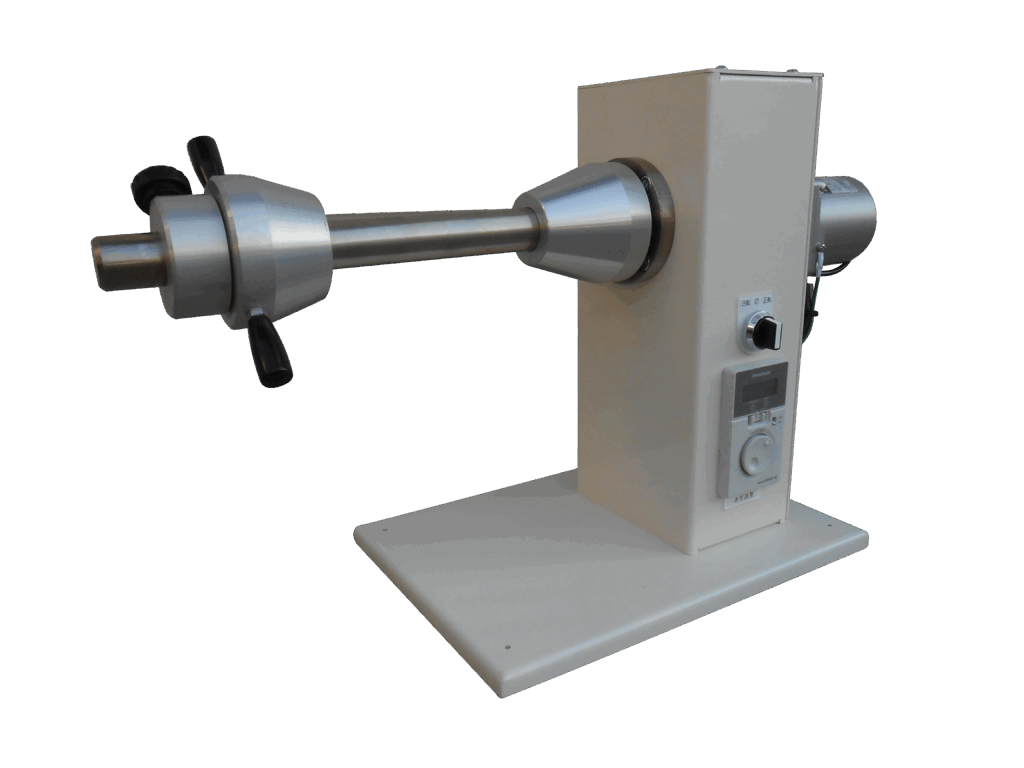

簡易フィルム巻き取り機(紙管幅200mm)
MS3N-S-SP-200-50(100､300)rpm-R(L) 標準仕様
適用紙菅:3インチ
巻き取りフィルム幅:60~200mmMAX
巻き取り重量:10kgMAX
その他仕様は上段と同じになります。
2025年12月1日受注分より￥290,000~
通常納期:2~3週間 -
簡易フィルム巻き取り機(紙管幅300mm)
MS3N-S-SP-300-50(100､300)rpm-R(L) 標準仕様
適用紙菅:3インチ
巻き取りフィルム幅:60~300mmMAX
巻き取り重量:10kgMAX
その他仕様は上段と同じになります。
巻き取り軸が長いため多少振れる場合があります
2025年12月1日受注分より￥305,000~
通常納期:2~3週間 -

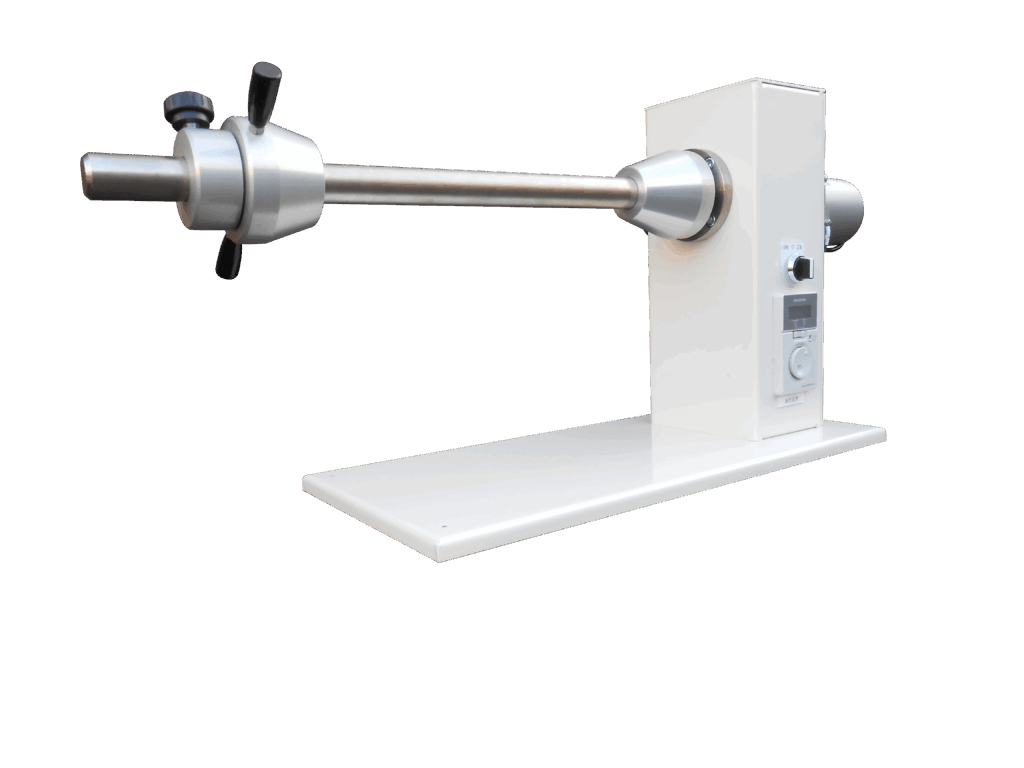

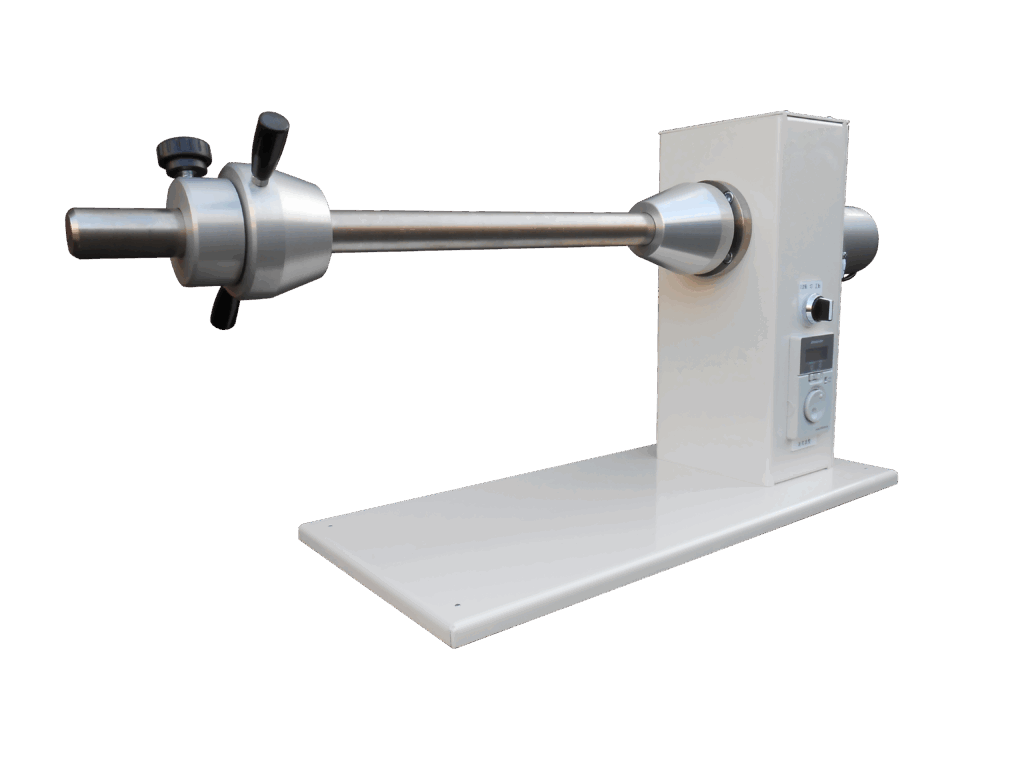

簡易フィルム巻き取り機(紙管幅400mm)
MS3N-S-SP-400-50(100､300)rpm-R(L) 標準仕様
適用紙菅:3インチ
巻き取りフィルム幅:60~400mmMAX
巻き取り重量:10kgMAX
その他仕様は上段と同じになります。
巻き取り軸が長いため多少振れる場合があります
2025年12月1日受注分より￥320,000~
通常納期:2~3週間
フィルム巻き取り機(紙管幅200/300/400ｍｍ)
MS3N-S-SP-200/300/400-50(100､300)rpm-R(L)
紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。
巻取りには速度調整モーターを使用していますので、巻き取り回転数をボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
標準は3インチ紙菅用テーパーコーン
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
【標準価格】
MS3N-S-SP-200 2025年12月1日受注分より￥290,000~
MS3N-S-SP-300 2025年12月1日受注分より￥305,000~
MS3N-S-SP-400 2025年12月1日受注分より￥320,000~
トルクモーターなので、巻きだしブレーキとしても使用可能です。
簡易フィルム巻き替え
MS3N-S（トルクモーター）タイプを巻き出し側、MS3N-S-SP（速度調整モーター）タイプを巻き取り側にすればフィルムなどの巻き替えにご利用いただけます。利用方法は、巻き出し側を逆回転にして巻き取り側よりトルクが弱くなるようにボリウムを調整してください。
巻き取り側巻き径の変化により巻き取り速度は変わります。
