フィルム巻き取り機（速度調整タイプ）

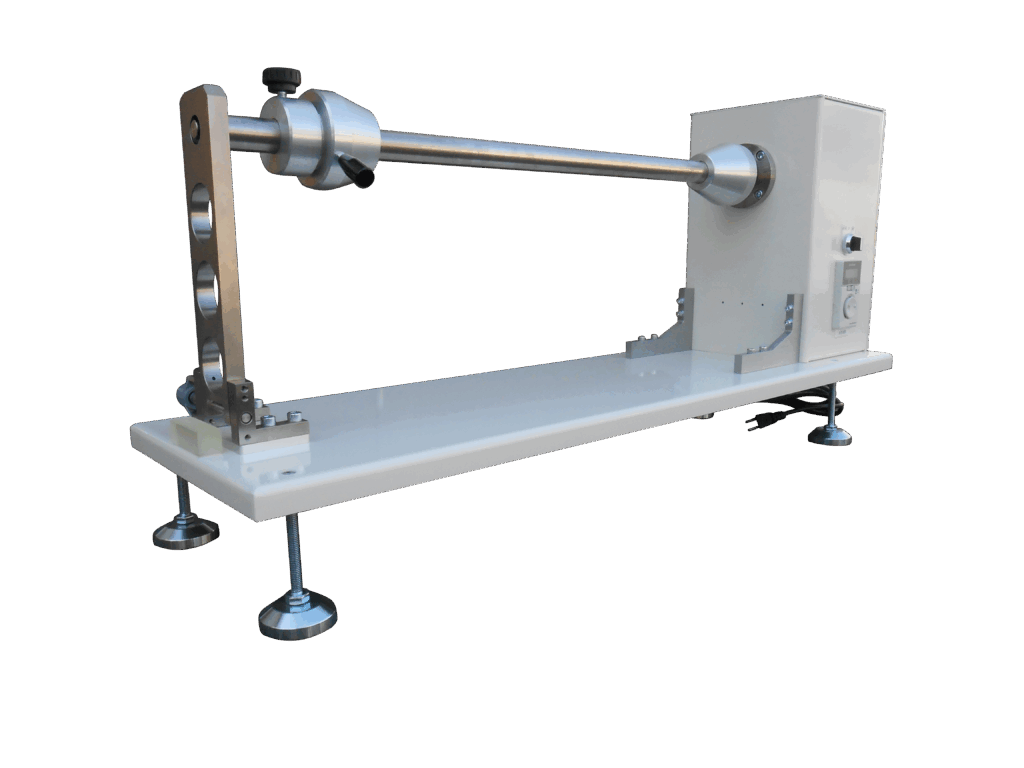

フィルム巻き取り機（速度調整タイプ）
MS3TM-S-SP-600ｰR(L)
¥738,000～
スペック
- 電源電圧
- AC100V 3A
- 圧縮エアー
- 必要なし
- 駆動モーター
- 40W速度調整モーター
- 巻取り回転数
- 50rpmタイプ 10～46(53)rpm 50(60)hz
100rpmタイプ 20～93(106)rpm 50(60)hz
300rpmタイプ 60～280(320)rpm 50(60)hz
- 適用コア(紙管）幅
- 3インチ幅80～600mmmax
- 最大巻き径
- φ350mmMAX
- 最大巻き重量
- 約20kg

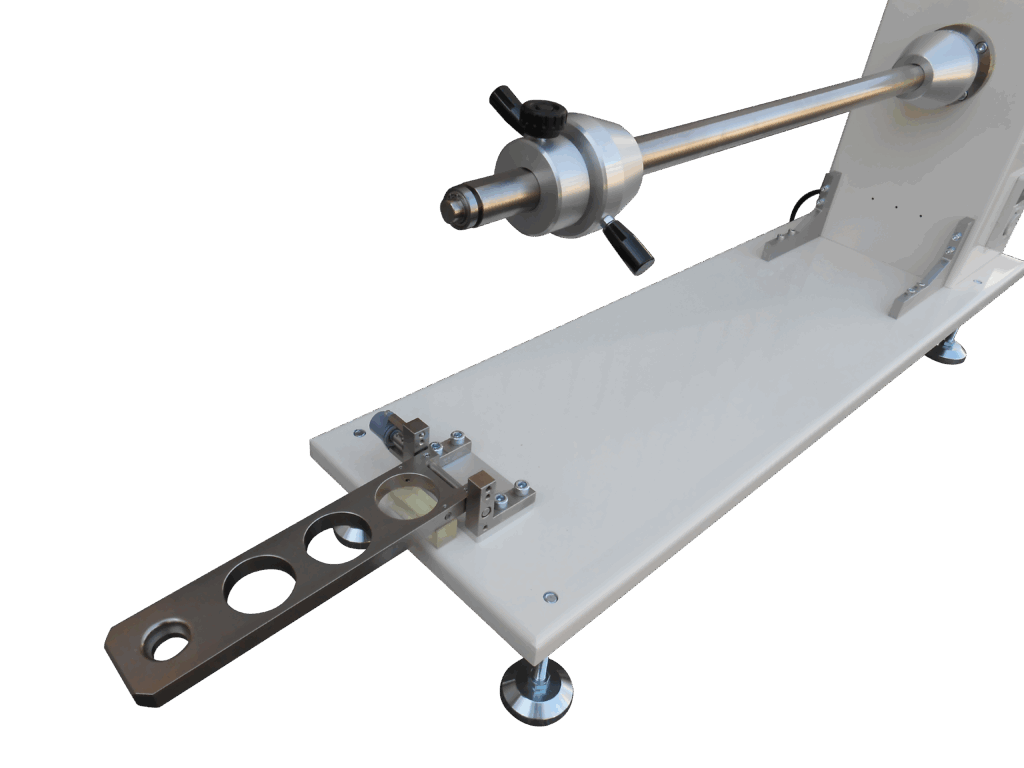

- コア(紙管）固定方法
- 3インチアルミテーパーコーンR（右ねじ）またはL（左ねじ）
- シャフト支持方式
- 片支持／片受け
- サイドレー
- なし
- 移動／固定
- アジャスター付き
製品動画
製品詳細
紙巻取り、フィルム巻取り、不織布巻取りなど一定回転で巻き取るユニットです。
巻取りには速度モーターを使用していますので、巻き取り回転数をボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
巻き径の変化により巻き取り速度は変わります。
オプション:フットスイッチ(運転/停止)¥14,000 後付けはできません。
標準は3インチ紙菅用アルミテーパーコーンタイプです。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
紙管固定がアルミテーパーコーンのため大きな張力ではテーパーコーンが緩む場合があります。
(MAX40N)
巻取り回転方向はアルミテーパーコーンの巻締まり方向に限定されます。
【標準価格】
2026年4月1日受注分より¥738,000~
巻きだしブレーキとしてはご利用いただけません。
簡易フィルム巻き替え
MS3N-S（張力調整タイプ）を巻き出し側、MS3N-S-SP（速度調整タイプ）を巻き取り側にすればフィルムなどの巻き替えにご利用いただけます。
利用方法は、巻き取り速度はMS3N-S-SP（速度調整タイプ）のボリウムで調整していただき、巻き取り張力はMS3N-S（張力調整タイプ）のボリウムで調整していただけます。
速度の調整と張力の調整がそれぞれ個別に調整可能となります。
巻き取り側巻き径の変化により巻き取り速度は変わります。巻き出し側巻き径の変化により巻き取り張力は変わります。
