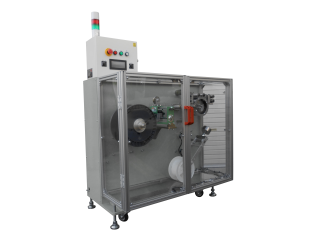

ボビン巻き取り機(一定速度引っ張り,一定テンション巻き取り)
BMS511ｰFC
スペック
- 引っ張り速度
- 1~15m/分 ボリウムにて速度調整可能 速度表示付き
- 引っ張りテンション
- 250N
- 巻取り回転数
- 1~30rpm ボリウムにて速度調整可能 測長表示付き
- 巻き取りテンション
- 250~600g(ダンサロール重さ)ウエイトにて調整
- トラバース幅
- 20~150mm 反転位置調整
- トラバースピッチ
- 1~10mm ネジ調整
- トラバース移動速度
- 巻き取り軸回転と同期
- 測長
- 設定値にて自動停止
- 電源
- 三相200V
- 本体寸法
- W1050×D700×H1600mm
- 概略重量
- 約400kg
製品詳細

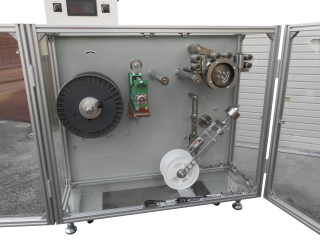

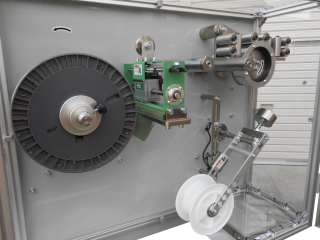

ワイヤー・線材などをボビンに巻き取る装置です。
引っ張りローラーにて一定速度で線材などを引っ張りダンサローラーにて一定テンションでボビンに巻き取ります。
テンション調整は、ダンサローラーのウエイトにて調整します。
ワイヤーなどの熱処理後の巻き取りにご利用いただく場合もあります。
機械式トラバースがついていますので、巻き取り回転に同期してピッチ巻きが可能になります。
ボビン巻取り部のフルカバータイプ(インターロック扉スイッチ付き)になります。
【標準価格】
2026年1月受注分より¥4,500,000~
貴社ご要望の仕様にあわせて設計変更いたします。
