製品情報

ロールtoロール巻き取り装置、フィルム巻き取り機


back

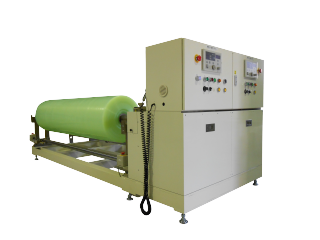

2軸フィルム巻き取り・巻き替え装置 MSM3−2100A

紙、フィルムなどを巻き取る装置です。ロールtoロール。
巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。
巻取り速度はボリウムで調整が可能です。(巻径の変化により速度は変わります)
2軸それぞれ個別に調整及び運転が可能です。
また、バックテンションを掛けることにより巻出しブレーキになり、巻き替え装置としてもご使用可能です。
標準は3インチエアーシャフトです

オプション
巻取り速度調整機能(巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます)

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥8,950,000〜

電源電圧 三相200V 40A
圧縮空気 0.5MPa
本体重量 約1.2TON
駆動モーター 2.2KW インバータ制御
巻き取り回転数 40〜120RPMタイプ  ボリウムで調整可能
巻き取り速度 30m/min(巻取り径φ80mm時)〜130m/min(巻取り径φ350mm時)〜
巻き取り張力 40〜200N ボリウム調整 (実張力は表示されません)
適用紙菅・幅 3インチ 幅1600〜2100mmMAX
最大巻き径 φ600mmMAX
最大巻き重量 300kg (フィルム幅が狭いと重量制限されます)
シャフト支持 両支持
紙管固定方法 3インチエアーシャフト(巻重量により多少のたわみがあります)
移動/固定 キャスター及びアジャスター付き
装置寸法 幅3220mm 奥行1270mm 高さ1350mm



 MSM3-2100A カタログ  MSM3-2100A 動画



 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
