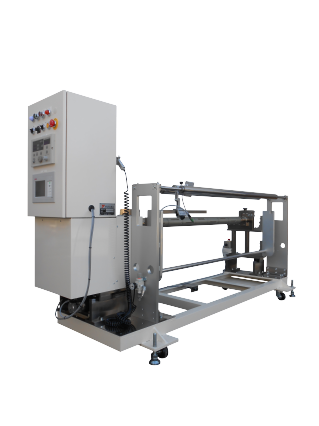

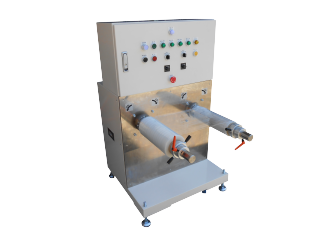

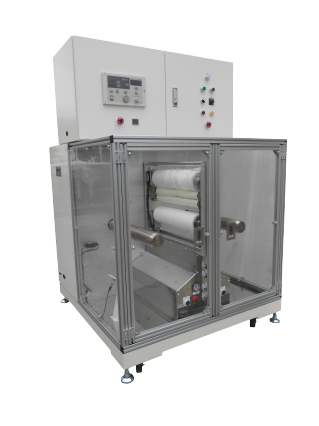

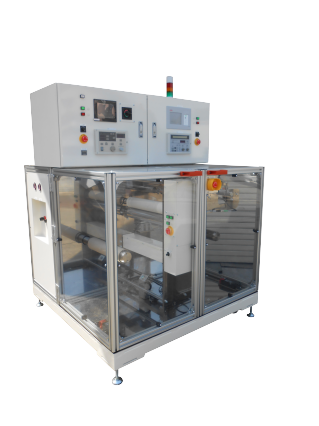

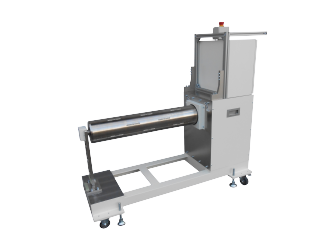

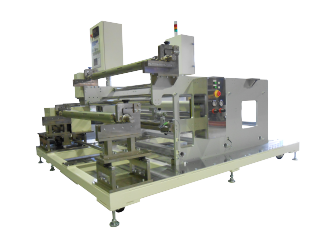

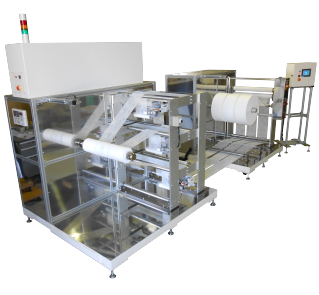

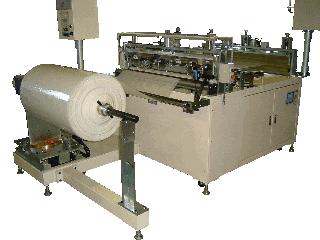

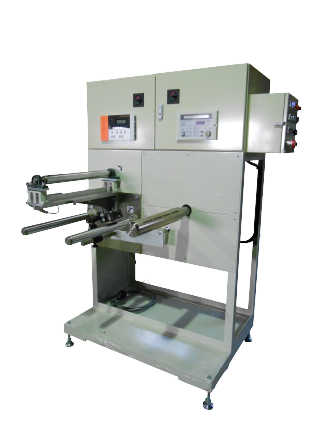

フィルム・不織布・アルミ箔・銅箔・紙等の巻出機・巻取機・巻替装置　ロールｔｏロール・張力制御・蛇行制御　

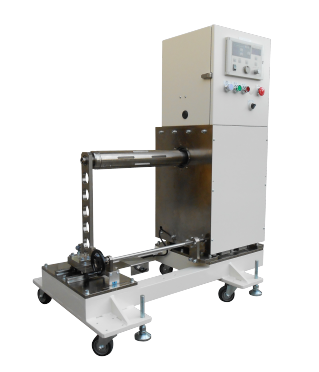

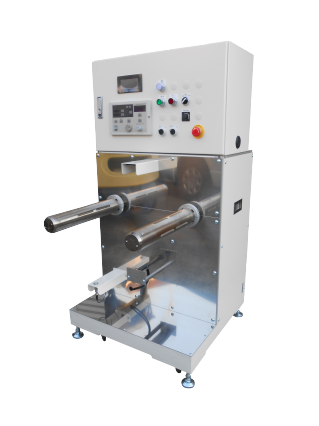

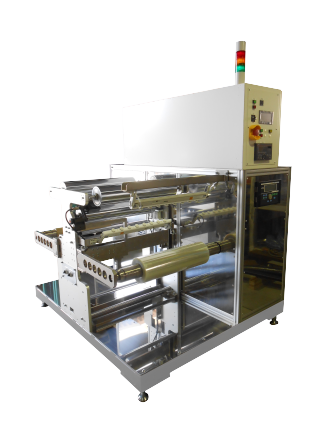

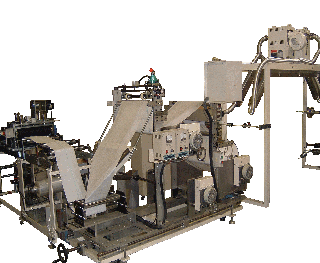

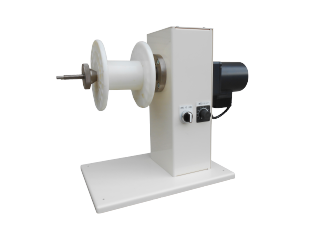

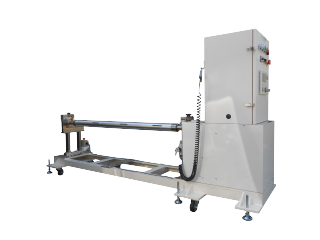

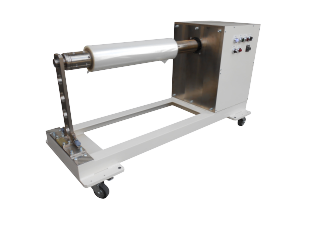

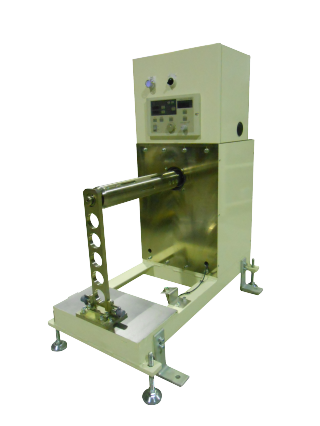

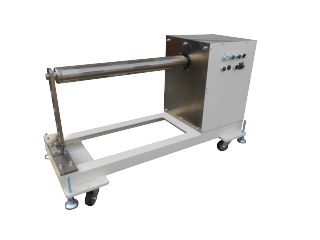

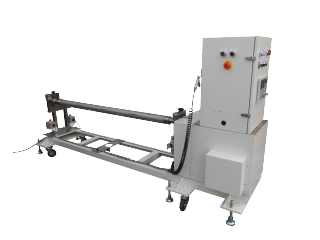

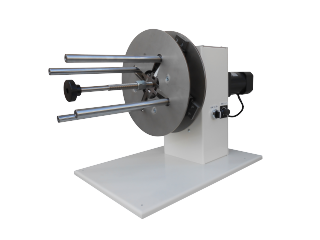

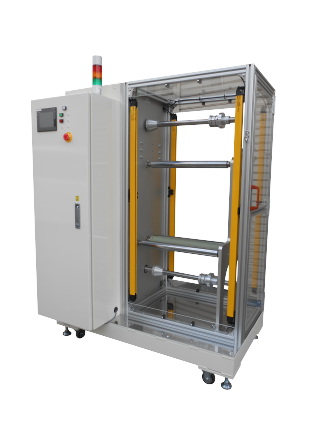

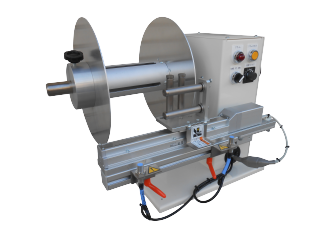

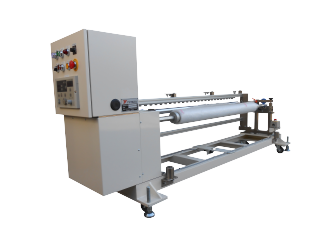

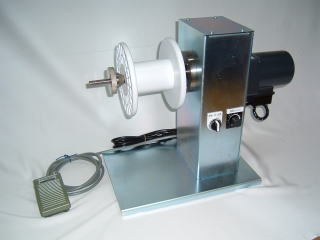

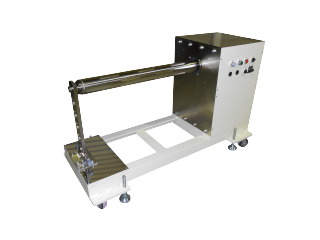

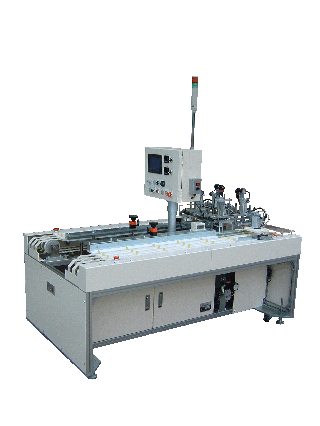

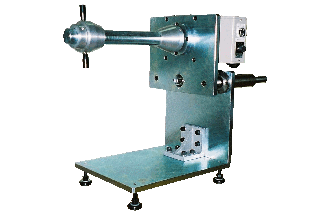

有限会社ユタカ製作所 省力化機械・自動機の設計・製作・開発メーカー 有限会社ユタカ製作所 フィルム巻き取り機ＭＳ３Ｎ−Ｓ　詳細　耳巻き取り・不織布巻取り・箔巻取り・セパ巻き取りなど 適用紙管　：　３インチ　幅６０〜２００ｍｍ（標準タイプ）　　姉妹機種３００ｍｍ/４００ｍｍ 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 標準は３インチ紙菅用テーパーコーン 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格 　 紙管幅２００ｍｍタイプ：２０１８年１０月１日受注分より￥１６９，０００〜 　　　　　　　　　　　　　　　　　　　　　　　２０２２年６月１日受注分より￥１８０，０００〜 　紙管幅３００ｍｍタイプ：２０１８年１０月１日受注分より￥１８４，０００〜 　　　　　　　　　　　　　　　　　　　　　　　２０２２年６月１日受注分より￥１９５，０００〜 　紙管幅４００ｍｍタイプ：２０１８年１０月１日受注分より￥１９９，０００〜 　　　　　　　　　　　　　　　　　　　　　　　２０２２年６月１日受注分より￥２１０，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　２Ａ 本体重量 約１５Ｋｇ〜 巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 概略寸法  長６５０〜８５０×幅２５０×高３７０ｍｍ  短時間運転の場合には、連続運転の約４倍の張力で使用いただけます フィルム巻き取り機　ＭＳ３ＴＭ−Ｓ−６００ーＲ（Ｌ）　詳細 適用紙管　：　３インチ　幅６０〜６００ｍｍ 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 紙管交換時は前受部分を手前側に倒すと片支持になり手前側に紙管を引き出せます。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１２，０００ 標準は３インチ紙菅用アルミテーパーコーンタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 紙管固定がアルミテーパーコーンのため大きな張力ではテーパーコーンが緩む場合があります。（ＭＡＸ４０Ｎ） 巻取り回転方向はアルミテーパーコーンの巻締まり方向に限定されます。 標準価格 　 紙管幅６００ｍｍタイプ：２０１８年１０月１日受注分より￥５４８，０００〜 　　　　　　　　　　　　　　　　　　　　　　２０２２年１０月１日受注分より￥６４８，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　３Ａ 圧縮空気 必要なし 本体重量 約４０Ｋｇ〜 駆動モーター ４０Ｗトルクモーター  巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ４０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ４０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅８０〜６００ｍｍＭＡＸ  最大巻き径 φ３５０ｍｍＭＡＸ  最大巻き重量 約２０ｋｇ  紙管固定 ３インチアルミテーパーコーン　Ｒ（右ネジ）またはＬ（左ネジ） シャフト支持 片支持／片受け サイドレー なし  固定 アジャスター付き  フィルム巻き取り機　ＭＳ３−２００（３００・４００）　詳細 サイドレー付き（フィルム幅方向に±４０ｍｍハンドルで調整可能です） 紙管幅２００ｍｍ/３００ｍｍ/４００ｍｍより選択 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 標準は３インチ紙菅用テーパーコーン→特注でエアーシャフトタイプも可能です フィルム幅方向に±４０ｍｍハンドルで調整可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　２０１８年１０月１日受注分より￥３６９，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　２Ａ 本体重量 約３０Ｋｇ〜 巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅６０〜２００/３００/４００ｍｍＭＡＸ  最大巻き径 φ５００ｍｍＭＡＸ  最大巻き重量  約３０ｋｇ 紙管固定  ３インチアルミテーパーコーン　Ｒ（右ネジ）またはＬ（左ネジ） サイドレー  フィルム幅方向に±４０ｍｍハンドルで調整可能  固定  アジャスター付き フィルム巻き取り機　ＭＳ３−３００−ＥＰＣ　装置取り付けタイプ ＥＰＣ(蛇行修正装置）付き　超音波センサーにてフィルム幅方向に±２５ｍｍで調整 　　　　巻取り時にフィルムエッジを揃えて巻き取ります 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 標準は３インチ紙菅用テーパーコーン→特注でエアーシャフトタイプも可能です。 フィルム幅方向に蛇行制御装置ＥＰＣが付いています。 超音波センサーにてフィルム幅方向に±２５ｍｍで調整可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥１，４９８，０００〜 電源電圧 ＡＣ２００Ｖ　６Ａ 本体重量 約７０Ｋｇ〜 巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅 ３インチ　幅６０〜３００ｍｍＭＡＸ  簡易トラバース付きミミ巻き取り機ＭＳ３Ｎ−Ｓ−２００−ＴＲ　詳細　耳巻き取り　セパ巻き取り 紙、フィルム、不織布、アルミ箔、銅箔のミミなどをトラバースしながら定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 運転／停止は付属のフットスイッチで行います 　　　 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥４９９，０００〜 電源電圧 ＡＣ１００Ｖ　５Ａ 本体重量 約２０Ｋｇ〜 巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 巻取りフランジ部 巻取り外径：φ３００ｍｍ 巻取り幅：２００ｍｍ アルミフランジφ３００ｍｍ付属 トラバース移動幅 近接スイッチの位置変更で調整（最大２００ｍｍ） トラバース速度 内部コントローラースイッチで１６段階調整（５〜２５０ｍｍ/秒） 紙管レスタイプ　簡易トラバース付きミミ巻き取り機ＭＳ３Ｎ−ＲＥＳ−４００−ＴＲ　　 耳巻き取り　セパ巻き取り 紙管レスタイプ：巻取り軸がセレクトＳＷで収縮をします。巻取り軸にそのまま直巻きしてください。抜き取り時は巻取り軸が縮みますので、簡単に引き抜けてそのまま廃棄できます。 紙、フィルム、不織布、アルミ箔、銅箔のミミなどをトラバースしながら定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　 ２０１８年１０月１日受注分より￥９９９，０００〜 電源電圧 ＡＣ１００Ｖ　５Ａ 圧縮エアー ０．５ＭＰａ　（巻取り軸収縮用） 本体重量 約３０Ｋｇ〜 本体寸法 全幅８１０ｍｍ　全奥行４７５ｍｍ　全高６００ｍｍ 巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 巻取り部 巻取り軸径：φ７５ｍｍ 巻取り外径：φ３００ｍｍ 巻取り幅：４００ｍｍ アルミフランジφ３００ｍｍ付属 巻取り重量 １５ｋｇ トラバース移動幅 近接スイッチの位置変更で調整（最大４００ｍｍ） トラバース速度 内部コントローラースイッチで１６段階調整（５〜２５０ｍｍ/秒） カセ巻き取り機　ＭＳ３Ｎ−KＳ-３００-φ１５０　詳細　（コアレス巻取り） フィルムカセ巻取り・不織布カセ巻取り・箔カセ巻取り・セパ巻き取りなど 巻き取り（フィルム）幅：３００ｍｍ（標準タイプ） 紙、フィルム、不織布、などを定張力で紙管コアなしのカセ巻き取りユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　２０２３年３月１日受注分より￥４９９，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　３Ａ 本体重量 約３０Ｋｇ〜 巻き取り張力 ５０ＲＰＭタイプ　　２４Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１．６Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５８Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 巻取り径  約φ１５０ｍｍ程度  フィルム巻き取り機　ＭＳ３−４００ＡＳ(エアーシャフト/サイドレー） 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 標準は３インチ紙菅用エアーシャフトタイプです フィルム幅方向に±２０ｍｍハンドルで調整可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　 ２０１８年１０月１日受注分より￥７９８，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　２Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約６０Ｋｇ〜 駆動モーター ２０Ｗトルクモーター  巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅６０〜４００ｍｍＭＡＸ  最大巻き径 φ４５０ｍｍＭＡＸ  最大巻き重量 約５０ｋｇ  シャフト支持 方支持／ 　ラグ式エアーシャフト サイドレー フィルム幅方向に±２０ｍｍ移動可能  移動／固定 キャスター及びアジャスター付き  簡易スリット付きフィルム巻き取り機　ＭＳ３−３５０−ＳＬ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを簡易スリットして定張力で巻き取るユニットです。 巻径を超音波センサーで検出して張力を一定に制御します。 巻き取り回転方向は、正転/逆転の切り替えスイッチが付いています。 （３インチテーパーコーンの巻締まり方向に限ります） 標準は３インチ紙菅用テーパーコーンです。３インチエアーシャフトに変更可能です。 簡易スリッター：市販カッターの落とし込み 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥４，０００，０００〜 電源電圧 三相２００Ｖ　１０Ａ 圧縮空気 不要 簡易スリッター 市販カッターの落とし込み　３か所 ４５度回転ロック式 スリット幅調整 メジャーに合わせてそれぞれ手動で移動　 カッターユニットの幅方向移動はハンドル式 巻き取り速度 ０．５〜３．０ｍ／ｍｉｎ　ボリウム調整 巻き取り張力 １０〜４０Ｎ　ボリウム調整 巻径を超音波センサーで検出して張力を一定に制御 （実張力は表示されません） 適用紙菅・幅 ３インチ　幅８０〜３５０ｍｍＭＡＸ  紙管固定 ３インチテーパーコーン 最大巻き径 φ４００ｍｍ 最大巻重量 ５０ｋｇ 巻取り軸支持 片支持　片受け 移動／固定 キャスター及びアジャスター付き 本体重量 約４００ｋｇ  本体寸法 長さ１０５０ｍｍ　奥行１１５０ｍｍ　高さ１６００ｍｍ フィルム巻き取り機　ＭＳ３−６００ＡＳ(エアーシャフト/サイドレー）　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１２，０００ 標準は３インチ紙菅用エアーシャフトタイプです フィルム幅方向に±２０ｍｍハンドルで調整可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　 ２０２０年５月１日受注分より￥１，１９８，０００〜 　　　　　　　　　　　　　２０２２年６月１日受注分より￥１，３９８，０００〜　 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　３Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約１５０Ｋｇ〜 駆動モーター ４０Ｗトルクモーター  巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅６０〜６００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 約５０ｋｇ  シャフト支持 片支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） サイドレー フィルム幅方向に±３０ｍｍ移動可能  移動／固定 キャスター及びアジャスター付き  フィルム巻き取り機　ＭＳ３−６００Ａ（７０0A）（８００A）エアーシャフトタイプ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１４，０００ 標準は３インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　 ２０２３年３月１日受注分より￥１，２９８，０００〜（６００Ａ） 　　　　　　　　　　　　　　　　　　　　　　　　　￥１，３９８，０００〜（７００Ａ） 　　　　　　　　　　　　　　　　　　　　　　　　　￥１，４９８，０００〜（８００Ａ） 　　　　　　　　　　　　　 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　３Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 駆動モーター ４０Ｗトルクモーター  巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅１００〜６００ｍｍＭＡＸ （７００ｍｍＭＡＸ）（８００ｍｍＭＡＸ） 最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 約５０ｋｇ  シャフト支持 片支持／片受け 　３インチラグ式エアーシャフト（操作パネルに入／切付き） サイドレー なし  移動／固定 キャスター及びアジャスター付き  概略寸法 幅　１２１５ｍｍ（６００Ａ）　１３１５ｍｍ（７００Ａ）　１４１５ｍｍ（８００Ａ） 奥行　５００ｍｍ 高さ　７１０ｍｍ 巻取り軸高さ　約５６０ｍｍ 本体重量 約２００Ｋｇ〜２５０ｋｇ フィルム巻き取り機　ＭＳ３−６００M（７０0M）（８００M）メカニカルシャフトタイプ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１４，０００ 標準は３インチ紙菅用メカニカルシャフトタイプです(エアー源不要） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　 ２０２３年３月１日受注分より￥１，４９８，０００〜（６００M） 　　　　　　　　　　　　　　　　　　　　　　　　　￥１，５９８，０００〜（７００M） 　　　　　　　　　　　　　　　　　　　　　　　　　￥１，６９８，０００〜（８００M） エアー源のいらないメカニカルシャフトタイプ　電源ＡＣ１００Ｖだけで使用可能です トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　３Ａ 圧縮空気 不要 駆動モーター ４０Ｗトルクモーター  巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅１００〜６００ｍｍＭＡＸ （７００ｍｍＭＡＸ）（８００ｍｍＭＡＸ） 最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 約５０ｋｇ  シャフト支持 片支持／片受け 　３インチラグ式エアーシャフト（操作パネルに入／切付き） サイドレー なし  移動／固定 キャスター及びアジャスター付き  概略寸法 幅　１２１５ｍｍ（６００Ａ）　１３１５ｍｍ（７００Ａ）　１４１５ｍｍ（８００Ａ） 奥行　５００ｍｍ 高さ　７１０ｍｍ 巻取り軸高さ　約５６０ｍｍ 本体重量 約２００Ｋｇ〜２５０ｋｇ 　　　　 フィルム巻き取り機　ＭＳ３−６００Ａ-T(エアーシャフト）　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはＤＣブラシレスモーターとパウダクラッチを使用していますので、巻取り回転数と巻き取りトルクをそれぞれ個別にボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１４，０００ 標準は３インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０２３年３月１日受注分より￥１，５９８，０００〜 回転数を下げれば巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ２００Ｖ　５Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約１５０Ｋｇ〜 駆動モーター １２０Ｗ　ＤＣブラシレスモーター  巻き取り回転数 ３〜６０ｒｐｍ　ボリウムで調整可能 巻き取り速度 １５ｍ／ｍｉｎ　巻径φ８０ｍｍ時 巻き取り張力 ４０Ｎ／巻き径φ６００ｍｍ時 ８０Ｎ／巻き径φ３００ｍｍ時 ボリウムで調整可能　（巻径変化により張力は変わります）　　　　　　 適用紙菅・幅 ３インチ　幅６０〜６００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 ５０ｋｇ  シャフト支持 方支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） サイドレー なし  移動／固定 キャスター及びアジャスター付き  姉妹機種 紙管コア幅：４００ｍｍ　ＭＳ３−４００Ａ−ＴＣ　　 　　　　　　　　　　　　　　　　　　　　　２０２３年３月１日受注分より￥１，４９８，０００〜 紙管コア幅：８００ｍｍ　ＭＳ３−８００Ａ−ＴＣ　　 　　　　　　　　　　　　　　　　　　　　　２０２３年３月１日受注分より￥１，７４８，０００〜 フィルム巻き取り機　ＭＳ３−７００Ａ-ＦＣ(エアーシャフト・フルカバー） 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、ボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１２，０００ 標準は３インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥２，１９８，０００〜 　　　　　　　　　　２０２３年６月１日受注分より￥２，４８０，０００〜 巻出し方向と逆回転をさせれば、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　５Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約１５０Ｋｇ〜 駆動モーター ４０Ｗ　トルクモーター  巻き取り回転数 〜１００ｒｐｍ　ボリウムで調整可能 巻き取り速度 ２５ｍ／ｍｉｎ　巻径φ８０ｍｍ時 巻き取り張力 １９０Ｎ／巻き径φ６００ｍｍ時　（短時間運転） ３８０Ｎ／巻き径φ３００ｍｍ時　（短時間運転） 連続運転時は上記の約１／４程度でご使用ください ボリウムで調整可能　（巻径変化により張力は変わります）　　　　　　 適用紙菅・幅 ３インチ　幅７０〜７００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 ５０ｋｇ  シャフト支持 方支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） 巻取り部カバー 巻取り軸正面から観音開きフルカバー　インターロック付き  安全対策 非常停止時にはブレーキにより緊急停止  巻取り方向 左右どちらからでも巻取り可能  サイドレー なし  移動／固定 キャスター及びアジャスター付き  本体寸法 全幅１３５０ｍｍ　全奥行９００ｍｍ　全高１２００ｍｍ フィルム巻き取り機　ＭＳ６−７００Ａ(６インチエアーシャフト） 紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止）￥１２，０００ 標準は６インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，３９８，０００〜 　　　　　　　　　　２０２３年６月１日受注分より￥１，６８０，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 電源電圧 ＡＣ１００Ｖ　３Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約１２０Ｋｇ〜 駆動モーター ４０Ｗトルクモーター  巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ６インチ　幅７０〜７００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 約５０ｋｇ  シャフト支持 方支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） サイドレー なし  移動／固定 キャスター及びアジャスター付き  フィルム巻き取り機　ＭＳ３−８００ＡＳ−ＴＣ 　　（エアーシャフト、サイドレー、テンションコントロール）詳細 幅８００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを定張力で巻き取るユニットです。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 フィルム幅方向に±３０ｍｍハンドルで調整可能です。 標準は３インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥２，３８０，０００〜　　 ２０２３年６月１日受注分より￥２，６８０，０００〜 電源電圧 ＡＣ１００Ｖ　１５Ａ　（単相２００Ｖ１０Ａに変更可能） 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約３００Ｋｇ〜 駆動モーター １２０ＷブラシレスＤＣモーター  巻取り回転数 ８〜８０ＲＰＭタイプ　　ボリウムで調整可能 巻取り速度 ２０ｍ／ｍｉｎ 巻き取り張力 最大巻径φ４００ｍｍ時　〜ＭＡＸ６０Ｎ 　　　ボリウムで調整可能　 巻取り巻径が変化しても張力は一定になります　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅１００〜８００ｍｍＭＡＸ  最大巻き径 φ４００ｍｍ  最大巻き重量 約５０ｋｇ  シャフト支持 方支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） サイドレー 手動ハンドルにて±３０ｍｍ移動可能  移動／固定 キャスター及びアジャスター付き  装置寸法 幅１５００ｍｍ　奥行５００ｍｍ　高さ１２００ｍｍ 　（巻取り軸高さ６５０ｍｍ） フィルム巻き取り装置　ＭＳ３−1100A-T（エアーシャフト、手動テンション調整）　 幅１1００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 紙管固定は３インチエアーシャフト　両支持タイプになります。。 張力調整は手動ボリウム調整（巻径により張力は変化します） 半自動・全自動テンションコントロール仕様に変更も可能です。 蛇行制御装置（ＥＰＣ）の追加も可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，９９８，０００〜　 　　　　　　　　　　２０２３年６月１日受注分より￥２，５８０，０００〜 電源電圧 三相２００Ｖ　１０Ａ 　 圧縮空気 エアーシャフト用 本体重量 約２００Ｋｇ〜 駆動モーター ２００ＷブラシレスＤＣモーター  巻取り回転数 ６〜６６ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ１６．５ｍ／ｍｉｎ  巻き取り張力 巻径φ８０ｍｍ時　　〜ＭＡＸ５００Ｎ 巻径φ４００ｍｍ時　〜ＭＡＸ１００Ｎ 　　　ボリウムで調整可能 適用紙菅・幅 ３インチ　幅３００〜１１００ｍｍＭＡＸ  最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 約１００ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅１９００ｍｍ　奥行６００ｍｍ　高さ９５０ｍｍ 　（巻取り軸高さ４６０ｍｍ） フィルム巻き取り装置　ＭＳ３−1２５0A-TC（エアーシャフト、テンションコントロール）　 幅１２５０ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 紙管固定は３インチエアーシャフト　両支持タイプになります。。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 蛇行制御装置（ＥＰＣ）の追加も可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０２０年８月１日受注分より￥３，８８０，０００〜　 電源電圧 三相２００Ｖ　２０Ａ　 圧縮空気 エアーシャフト用 本体重量 約４００Ｋｇ〜 駆動モーター ０．７５ｋｗ　ＩＰＭモーター 巻取り回転数 １０〜９０ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ２２ｍ／ｍｉｎ  巻き取り張力 ５０〜２００Ｎ張力一定制御（実張力は表示されません）　　ボリウムで調整可能 適用紙菅・幅 ３インチ　幅７００〜１２５０ｍｍＭＡＸ  最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 約１００ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２３００ｍｍ　奥行６００ｍｍ　高さ１２３０ｍｍ 　（巻取り軸高さ５８０ｍｍ） フィルム巻き取り装置　ＭＳ３−1３00A-TC（エアーシャフト、テンションコントロール）　 幅１３００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 紙管固定は３インチエアーシャフト　両支持タイプになります。。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 蛇行制御装置（ＥＰＣ）の追加も可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０２０年８月１日受注分より￥３，２８０，０００〜　 電源電圧 ＡＣ１００Ｖ　１５Ａ　（または三相２００Ｖ　１０Ａ ）　 圧縮空気 エアーシャフト用 本体重量 約２５０Ｋｇ〜 駆動モーター ２００ＷブラシレスＤＣモーター  巻取り回転数 １３〜１３３ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ３３ｍ／ｍｉｎ  巻き取り張力 １０〜４０Ｎ張力一定制御（実張力は表示されません）　　ボリウムで調整可能 適用紙菅・幅 ３インチ　幅３００〜１３００ｍｍＭＡＸ  最大巻き径 φ５００ｍｍＭＡＸ  最大巻き重量 約７０ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２３００ｍｍ　奥行６００ｍｍ　高さ１１５０ｍｍ 　（巻取り軸高さ５８０ｍｍ） フィルム巻き取り装置　ＭＳ３−1３00A-TCーＥＰＣ（エアーシャフト、テンションコントロール，ＥＰＣ）　 幅１３００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 紙管固定は３インチエアーシャフト　両支持タイプになります。。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 蛇行制御装置（ＥＰＣ）が追加されています。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０２３年３月１日受注分より￥４，８８０，０００〜　 電源電圧 三相２００Ｖ　１５Ａ　 圧縮空気 エアーシャフト用 本体重量 約４００Ｋｇ〜 駆動モーター １２０ＷブラシレスＤＣモーター  巻取り回転数 ２〜２０ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ５ｍ／ｍｉｎ  巻き取り張力 ２０〜１２５Ｎ張力一定制御（実張力は表示されません）　ボリウムで調整可能 適用紙菅・幅 ３インチ　幅３００〜１３００ｍｍＭＡＸ  最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 約１５０ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 蛇行制御 ＥＰＣ 調整量±２５ｍｍ  移動／固定 キャスター及びアジャスター付き  装置寸法 幅２３６５ｍｍ　奥行８２０ｍｍ　高さ１４６０ｍｍ 　（巻取り軸高さ７５０ｍｍ） フィルム巻き取り装置　ＭＳ３−1400-TC（テンションコントロール）　 幅１4００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 紙管固定は３インチまたは６インチ　テーパーコーン　両支持タイプになります。。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 紙管固定をエアーシャフトに変更可能です 蛇行制御装置（ＥＰＣ）の追加も可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥２，９８０，０００〜 電源電圧 三相２００Ｖ　１０Ａ 　 圧縮空気 不要　（エアーシャフト仕様の場合は必要） 本体重量 約３００Ｋｇ〜 駆動モーター ２００ＷブラシレスＤＣモーター  巻取り回転数 １３〜１３３ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ３３ｍ／ｍｉｎ （巻径８０ｍｍ時）　　６インチの場合はＭＡＸ６０ｍ／ｍｉｎ 巻き取り張力 １０〜３０Ｎ張力一定制御（実張力は表示されません）　　ボリウムで調整可能 適用紙菅・幅 ３インチ/６インチ　幅６００〜１４００ｍｍＭＡＸ  最大巻き径 φ５００ｍｍＭＡＸ  最大巻き重量 約８０ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチまたは６インチテーパーコーン　　（エアーシャフト変更可能） 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２２００ｍｍ　奥行６００ｍｍ　高さ１２００ｍｍ 　（巻取り軸高さ６００ｍｍ） フィルム巻き取り装置　ＭＳ３−1４00A-TC（エアーシャフト、テンションコントロール）　 幅１５００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 紙管固定は３インチエアーシャフト　両支持タイプになります。。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 蛇行制御装置（ＥＰＣ）の追加も可能です。 コア幅８００〜１５００ｍｍまで１００ｍｍ単位で各機種のご用意が可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０２０年８月１日受注分より￥３，８８０，０００〜　 電源電圧 三相２００Ｖ　２０Ａ　　 圧縮空気 エアーシャフト用 本体重量 約４００Ｋｇ〜 駆動モーター １．５ｋｗモーター  巻取り回転数 ２０〜２００ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ５０ｍ／ｍｉｎ （巻径φ８０ｍｍ時）　 巻き取り張力 ５０〜２００Ｎ張力一定制御（実張力は表示されません）　　ボリウムで調整可能 適用紙菅・幅 ３インチ　幅８００〜１５００ｍｍＭＡＸ  最大巻き径 φ５００ｍｍＭＡＸ  最大巻き重量 約２００ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２４７５ｍｍ　奥行６００ｍｍ　高さ１３００ｍｍ 　（巻取り軸高さ約６２０ｍｍ） フィルム巻き取り装置　ＭＳ３−W15００　詳細 幅１５００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 標準はコストパフォーマンスのある３インチ紙菅用テーパーコーンタイプ（右ねじ）になります。 エアーシャフトタイプやハイロックタイプに変更も可能です。 半自動・全自動テンションコントロール仕様に変更も可能です。 蛇行制御装置（ＥＰＣ）の追加も可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，５９８，０００〜 　　　　　　　　２０２２年１０月１日受注分より￥１，８９８，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ 　　（ＡＣ２００Ｖ仕様も製作可能） 圧縮空気 なし 本体重量 約１５０Ｋｇ〜 駆動モーター ２００ＷブラシレスＤＣモーター  巻取り回転数 ＭＡＸ１５０ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ３０ｍ／ｍｉｎ（巻径３インチの場合）  巻き取り張力 巻径φ８０ｍｍ時　　〜ＭＡＸ２５０Ｎ 巻径φ４００ｍｍ時　〜ＭＡＸ５０Ｎ 　　　ボリウムで調整可能 テーパーコーンのため、使用時は張力４０Ｎ以上では紙管が滑る場合があります 適用紙菅・幅 ３インチ　幅１０００〜１５００ｍｍＭＡＸ  最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 約６０ｋｇ  シャフト支持 両支持 紙管固定方法 アルミテーパーコーン（右ネジ）　左ネジもご指定可能です 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２３００ｍｍ　奥行６００ｍｍ　高さ９５０ｍｍ 　（巻取り軸高さ４６０ｍｍ） フィルム巻き取り装置　ＭＳ３−15００−TC（テンションコントロール）　詳細 幅１５００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度と巻取り張力はボリウムで個別に調整が可能です。 パウダクラッチ仕様なので必要以上の速度や張力でフィルムを巻取りません。 標準はコストパフォーマンスのある３インチ紙菅用テーパーコーンタイプ（右ねじ）になります。 エアーシャフトタイプやハイロックタイプに変更も可能です。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 蛇行制御装置（ＥＰＣ）の追加も可能です。 除電装置の追加も可能です。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥２，９９８，０００〜 　　　　　　　　　　２０２３年６月１日受注分より￥３，３８０，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ 　　（ＡＣ２００Ｖ仕様も製作可能） 圧縮空気 なし 本体重量 約１５０Ｋｇ〜 駆動モーター ２００ＷブラシレスＤＣモーター  巻取り回転数 ＭＡＸ１５０ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ３０ｍ／ｍｉｎ（巻径３インチの場合）  巻き取り張力 １０〜４０Ｎ張力一定制御（実張力は表示されません）　　ボリウムで調整可能 適用紙菅・幅 ３インチ　幅１０００〜１５００ｍｍＭＡＸ 　（６インチ等ご指定も可能） 最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 約６０ｋｇ  シャフト支持 両支持 紙管固定方法 アルミテーパーコーン（右ネジ）　左ネジもご指定可能です 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２３５０ｍｍ　奥行６００ｍｍ　高さ１０００ｍｍ 　（巻取り軸高さ５１０ｍｍ） フィルム巻き取り装置　ＭＳ３−Ｗ４００−ＥＰＣ　 幅4００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 巻き取り速度はボリウムで調整が可能です。 巻取り張力は全自動（クローズループ）テンションコントローラーで一定張力に設定できます。 蛇行制御（ＥＰＣ）装置付きで幅を揃えて巻き取ります。 標準は３インチ紙菅用エアーシャフトになります。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥３，２９８，０００〜 電源電圧 三相２００Ｖ　１５Ａ 　　 圧縮空気 ０．５ＭＰａ 本体重量 約２５０Ｋｇ〜 駆動モーター １２０ＷブラシレスＤＣモーター  巻取り回転数 ＭＡＸ４０ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ１０ｍ／ｍｉｎ（巻径３インチの場合）  巻き取り張力 巻径φ６００ｍｍ時　　６〜６０Ｎ　 適用紙菅・幅 ３インチ　幅４００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持 紙管固定方法 ３インチ　エアーシャフト 蛇行制御（ＥＰＣ） 蛇行制御範囲±３０ｍｍ  移動／固定 キャスター及びアジャスター付き  装置寸法 幅１２５０ｍｍ　奥行１０７０ｍｍ　高さ１８００ｍｍ 　（巻取り軸高さ１０００ｍｍ） フィルム巻き取り装置　ＭＳ３−Ｗ３００ＲＭ−ＥＰＣ　ニップローラー付き 幅３００ｍｍまでの紙、フィルム、不織布、アルミ箔、銅箔などを紙管などに巻き取る装置です。 引っ張り用ニップローラーの送り速度はボリウムで調整が可能です。速度一定にフィルムを引っ張ります。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻取り張力は一定になるようにテンションコントロールをします。 蛇行制御（ＥＰＣ）装置付きで幅を揃えて巻き取ります。 標準は３インチ紙菅用エアーシャフトになります。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥５，９００，０００〜 電源電圧 三相２００Ｖ　２０Ａ 　　 圧縮空気 ０．５ＭＰａ 本体重量 約５００Ｋｇ〜 送り駆動モーター ２００ＷブラシレスＤＣモーター  送り速度 ０〜５ｍ／ｍｉｎ　ボリウムで調整可能  巻取り駆動モーター １２０ＷブラシレスＤＣモーター  巻取り回転数 ＭＡＸ６０ＲＰＭ 　ボリウムで調整可能 巻き取り張力 １０〜１００Ｎ　ボリウムで調整可能　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅３００ｍｍＭＡＸ  最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 約４０ｋｇ  シャフト支持 片支持 紙管固定方法 ３インチ　エアーシャフト 蛇行制御（ＥＰＣ） 蛇行制御範囲±３０ｍｍ  移動／固定 キャスター及びアジャスター付き  装置寸法 幅９５０ｍｍ　奥行１０３０ｍｍ　高さ１４８０ｍｍ 　（巻取り軸高さ５００ｍｍ） フィルム巻き出し装置　ＭＳ３−３５０Ａ-TC−Ｂ(エアーシャフト） 紙、フィルム、不織布、アルミ箔、銅箔などを一定張力で巻き出すユニットです。 巻出しにはパウダブレーキを使用しています。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻出し張力は一定になるようにテンションコントロールをします。 標準は３インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥１，５９８，０００〜 　　　　　２０２３年６月１日受注分より￥１，９８０，０００〜 電源電圧 ＡＣ１００Ｖ　５Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約１５０Ｋｇ〜 駆動モーター なし  巻き出し回転数 特に規定なし 巻き出し速度 特に規定なし 巻き取り張力 最大５０Ｎ ボリウムで調整可能　（実張力は表示されません）　　　　　　 適用紙菅・幅 ３インチ　幅８０〜３５０ｍｍＭＡＸ  最大巻き径 φ４００ｍｍＭＡＸ  最大巻き重量 ３０ｋｇ  シャフト支持 方支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） サイドレー なし  移動／固定 キャスターなし　アジャスター付き  フィルム巻き出し装置　ＭＳ３−４００ＡS-TC−Ｂ(エアーシャフト・サイドレー） 紙、フィルム、不織布、アルミ箔、銅箔などを一定張力で巻き出すユニットです。 巻出しにはパウダブレーキを使用しています。 超音波センサーにてフィルム巻径を検出して、巻径が変化しても巻出し張力は一定になるようにテンションコントロールをします。 サイドレー付き：手動ハンドルで巻出し軸をフィルム幅方向に±２５ｍｍ移動可能です 標準は３インチ紙菅用エアーシャフトタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥１，８９８，０００〜 　　　　　　２０２３年６月１日受注分より￥２，４８０，０００〜 電源電圧 三相２００Ｖ　５Ａ 圧縮空気 ０．５ＭＰａ（エアーシャフト用） 本体重量 約１５０Ｋｇ〜 駆動モーター なし  巻き出し回転数 特に規定なし 巻き出し速度 特に規定なし 巻き取り張力 最大５０Ｎ ボリウムで調整可能　（実張力は表示されません）　　　　　　 適用紙菅・幅 ３インチ　幅８０〜４００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 ８０ｋｇ  シャフト支持 方支持／片受け 　ラグ式エアーシャフト（操作パネルに入／切付き） サイドレー 手動ハンドル式±２５ｍｍ 　フィルム幅方向に移動可能 移動／固定 キャスター及びアジャスター付き  装置寸法 幅１０００ｍｍ　奥行６４０ｍｍ　高さ１２１０ｍｍ 　（巻取り軸高さ６６０ｍｍ） フィルム巻き替え装置（巻出し巻き取り装置）　ＭＳＭ３−４００　（簡易タイプ）　詳細 紙、フィルム、不織布、アルミ箔、銅箔などをトルクモーターで巻き替える装置です。ロールｔｏロール。 巻き取り及び巻出しにはトルクモーターを使用していますので、巻き取り張力をボリウムで調整できるようになっています。 （巻取り速度はトルクバランスによる成り行きとなります） 巻き取り及び巻出し回転方向は、正転/切り/逆転の切り替えスイッチがそれぞれ付いていますので、上巻出し／下巻出し、上巻取り／下巻取りをそれぞれ自由に変更可能です。 巻出し側はトルクモーターを反対方向に回転させてブレーキとして機能させます。 標準は３インチ紙菅用テーパーコーンタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，０９８，０００〜 　　　　　　　　　　　　２０２３年６月１日受注分より￥１，６８０，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ 圧縮空気 なし 本体重量 約２５０Ｋｇ〜 駆動モーター ４０Ｗトルクモーター （巻出し側１台、巻取り側１台） 巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅６０〜４００ｍｍＭＡＸ  最大巻き径 φ３００ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持 紙管固定方法 アルミテーパーコーン（左右ネジ各１個付属） 移動／固定 キャスター及びアジャスター付き  装置寸法 幅７００ｍｍ　奥行１０００ｍｍ　高さ１２５０ｍｍ  フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−４００Ｔ　（簡易タイプ）　縦２軸　前受付き 紙、フィルム、不織布、アルミ箔、銅箔などをトルクモーターで巻き替える装置です。ロールｔｏロール。 巻き取り及び巻出しにはトルクモーターを使用していますので、巻き取り張力をボリウムで調整できるようになっています。 （巻取り速度はトルクバランスによる成り行きとなります） 巻き取り及び巻出し回転方向は、正転/切り/逆転の切り替えスイッチがそれぞれ付いていますので、上巻出し／下巻出し、上巻取り／下巻取りをそれぞれ自由に変更可能です。 巻出し側はトルクモーターを反対方向に回転させてブレーキとして機能させます。 標準は３インチ紙菅用テーパーコーンタイプです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，６９８，０００〜 　　　　　　　　　　　　２０２３年６月１日受注分より￥１，９８０，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ 圧縮空気 なし 本体重量 約３００Ｋｇ〜 駆動モーター ４０Ｗトルクモーター （巻出し側１台、巻取り側１台） 巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅６０〜４００ｍｍＭＡＸ  最大巻き径 φ３００ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持・前受け 紙管固定方法 アルミテーパーコーン（左右ネジ各１個付属） 移動／固定 キャスター及びアジャスター付き  装置寸法 幅７００ｍｍ　奥行１０００ｍｍ　高さ１２５０ｍｍ  ２軸フィルム巻き取り装置（巻出し巻き取り装置兼用）　ＭＳＭ３−６００　（簡易タイプ）　詳細 紙、フィルム、不織布、アルミ箔、銅箔などをトルクモーターで巻き取る装置です。ロールｔｏロール。 巻き取りにはトルクモーターを使用していますので、巻き取り張力をボリウムで調整できるようになっています。 （巻取り速度はトルクバランスによる成り行きとなります） 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチがそれぞれ付いていますので、それぞれ変更可能です。 ２軸巻き取り作業を考慮して段違いに軸がセットされています。 フィルム巻き替え装置としても使用することができます。 巻出し巻取り装置としても使用可能です。巻出し側はトルクモーターを反対方向に回転させてブレーキとして機能させます。 標準は３インチ紙菅用テーパーコーンタイプです （片支持のため若干軸振れがでる場合がありますので御了承ください） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，２９８，０００〜 　　　　　　　　　　　　　２０２３年６月１日受注分より￥１，８８０，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ　（三相２００Ｖも可能です） 圧縮空気 なし 本体重量 約２５０Ｋｇ〜 駆動モーター ４０Ｗトルクモーター （巻出し側１台、巻取り側１台） 巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１１５Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 １００ＲＰＭタイプ　１１Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ５７Ｎ/巻き径φ２００mm時（短時間定格時） 巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） 適用紙菅・幅 ３インチ　幅６０〜６００ｍｍＭＡＸ  最大巻き径 φ３００ｍｍＭＡＸ  最大巻き重量 約２０ｋｇ  シャフト支持 片支持 紙管固定方法 アルミテーパーコーン（左右ネジ各１個付属） 移動／固定 ストッパー付きキャスター付き  装置寸法 幅６００ｍｍ　奥行１１５０ｍｍ　高さ１２５０ｍｍ  フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−４００Ａ−ＴＣ 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 巻き出し側の巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。 巻取り速度はボリウムで調整が可能です。（巻径の変化により速度は変わります） 標準は３インチエアーシャフトです 材料切れ検知：フィルム材料が切れると自動停止します 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥３，０００，０００〜 　　　　２０２３年６月１日受注分より￥３，３８０，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約３００Ｋｇ〜 駆動モーター ２００Ｗブラシレスモーター  巻き取り回転数 ４〜８０ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ２０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）〜５０ｍ／ｍｉｎ（巻取り径φ２００ｍｍ時）〜 巻き取り張力 １０〜５０Ｎ　ボリウム調整　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅１００〜４００ｍｍＭＡＸ  最大巻き径 φ３００ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅７２０ｍｍ　奥行９００ｍｍ　高さ１４５０ｍｍ  フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−４５０　縦型上下２軸タイプ 両面の目視検査などにご利用いただいています。 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 上巻取り／下巻取りの切り替えで上下どちらにもフィルム搬送可能になります。 巻取り方向（右回転/左回転）切り替え可能です。 巻取り速度はボリウムで調整が可能です。（巻径の変化により速度は変わります） 巻出しブレーキトルクはボリウムで調整が可能です。（巻径の変化により張力は変わります） 紙管固定：標準は３インチテーパーコーンです 目視検査面はエリアセンサー付き（左右両面） 正面（フィルム交換側）はインターロック付き開閉扉 オプション １．紙管固定：３インチ(６インチ）エアーシャフト ２．張力一定制御 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥４，８８０，０００〜 電源電圧 三相２００Ｖ　２０Ａ 圧縮空気 不要 本体重量 約６００Ｋｇ〜 駆動モーター ２００Ｗブラシレスモーター  巻き取り回転数 ０〜８０ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ０〜２０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）〜５０ｍ／ｍｉｎ（巻取り径φ２００ｍｍ時）〜 巻取り巻径の変化により速度は変わります 巻き取り張力 １０〜４０Ｎ　ボリウム調整　（実張力は表示されません） 巻出し巻径の変化により張力は変わります 適用紙菅・幅 ３インチ　幅１００〜４５０ｍｍＭＡＸ  最大巻き径 φ３００ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持　片受 紙管固定方法 ３インチテーパーコーン 測長表示 ０．１〜９９９．９ｍ 　 移動／固定 キャスター及びアジャスター付き  装置寸法 幅１３０００ｍｍ　奥行９００ｍｍ　高さ１９００ｍｍ  フィルム巻き替え装置（巻出し巻取り装置）ＭＳＭ３−４００Ａ−Ｃ−ＦＣ（クリーニングユニット付き）詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 巻き替え時にクリーニングローラーでフィルムの表裏のゴミを除去します。 ローラーで転写したゴミは粘着テープに再転写します。粘着テープは都度１枚づつ剥がします。 巻き出し側の巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。 巻取り速度はボリウムで調整が可能です。（巻径の変化により速度は変わります） 安全のため巻出し軸及び巻取り軸はフルカバー（インターロック付き）になります。 標準は３インチエアーシャフトです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥５，８８０，０００〜 電源電圧 ＡＣ１００Ｖ　１０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約３５０Ｋｇ〜 駆動モーター ２００Ｗブラシレスモーター  巻き取り回転数 ４〜８０ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ２０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）〜５０ｍ／ｍｉｎ（巻取り径φ２００ｍｍ時）〜 巻き取り張力 １０〜４０Ｎ　ボリウム調整　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅１００〜４００ｍｍＭＡＸ  最大巻き径 φ３５０ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持 紙管固定方法 ３インチエアーシャフト クリーニングユニット  フィルム表裏接触：φ４０ｍｍ弱粘着ローラー 強粘着テープ：φ１００ｍｍに転写 エアーシリンダにて上下昇降  移動／固定 キャスター及びアジャスター付き  装置寸法 幅１０４０ｍｍ　奥行１０７０ｍｍ　高さ１６２０ｍｍ  フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−４００Ａ−ＥＰＣ−ＦＣ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 巻出し側の巻径を超音波センサーで検出して張力が一定になるようにテンションコントロールしています。 巻取り側の張力検出器で設定張力で張力が一定になるようにテンションコントロールしています。 ニップローラーにて一定速度でフィルムを送ります。 フィルム送り速度はボリウムで調整が可能です。 巻取り軸にはＥＰＣ(蛇行制御）装置があり、フィルムエッジを揃えて巻き取ります。 安全のため巻出し軸及び巻取り軸はフルカバー（インターロック付き）になります。 測長機能付きで設定値で自動停止します。 標準は３インチエアーシャフトです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥８，２８０，０００〜 電源電圧 三相２００Ｖ　２０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約６００Ｋｇ〜 フィルム送り 駆動モーター ４００Ｗブラシレスモーター  ニップロール回転数 １３〜１３３ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ３〜３３ｍ／ｍｉｎ 巻出し張力  １０〜４０Ｎ　ボリウム調整　（実張力は表示されません） 巻取り張力 １０〜４０Ｎ　ボリウム調整　（実張力が表示されます） 適用紙菅・幅 ３インチ　幅１００〜４００ｍｍＭＡＸ  最大巻き径 φ３５０ｍｍＭＡＸ  最大巻き重量 約３０ｋｇ  シャフト支持 片支持 紙管固定方法 ３インチエアーシャフト 巻取り側ＥＰＣ  調整範囲±２５ｍｍ 測長機能  １〜９９９９ｍ　　設定値にて自動停止  移動／固定 キャスター及びアジャスター付き  装置寸法 幅１３００ｍｍ　奥行１３００ｍｍ　高さ１９２０ｍｍ  フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−3００Ａ−ＥＰＣ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 張力検出器で張力を検出して張力が一定になるようにテンションコントロールしています。 フィルム送り速度はボリウムで調整が可能です。 巻取り軸にはＥＰＣ(蛇行制御）装置がフィルムエッジを揃えて巻き取ります。 測長機能付きで設定値で自動停止します。 標準は３インチエアーシャフトです オプション：除電装置の追加など 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥6，８００，０００〜 電源電圧 三相２００Ｖ　３０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約７００Ｋｇ 巻き取り回転数 ８〜８０ｒｐｍ　ボリウム調整 巻き取り速度 ２０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）　１００ｍ／ｍｉｎ（巻取り径φ４００ｍｍ時）　 巻取り径の変化により速度は変わります 巻取り張力 ２０〜５０Ｎ　テンションコントローラーに設定値を入力　 張力検出器で張力を検出して張力を一定に制御 （実張力が表示されます） 適用紙菅・幅 ３インチ　幅１００〜３００ｍｍ　 最大巻き径 φ５００ｍｍ 最大巻き重量 ４０ｋｇ　  シャフト支持 片支持　 紙管固定方法 巻出し側３インチエアーシャフト　　巻取り側３インチエアーシャフト 巻取り側ＥＰＣ  調整範囲±２０ｍｍ　 測長機能  １〜９９９９ｍ　　設定値にて自動停止します  材料切れ検知  フィルムが運転中に切れた場合には自動停止します  移動／固定 キャスター及びアジャスター付き  装置寸法 フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−５００Ａ−ＥＰＣ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 張力検出器で張力を検出して張力が一定になるようにテンションコントロールしています。 フィルム送り速度はボリウムで調整が可能です。 巻取り軸にはＥＰＣ(蛇行制御）装置がフィルムエッジを揃えて巻き取ります。 測長機能付きで設定値で自動停止します。 標準は３インチエアーシャフトです オプション：除電装置の追加など 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥８，８００，０００〜 電源電圧 三相２００Ｖ　３０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約８００Ｋｇ 巻き取り回転数 ４〜４０ｒｐｍ　ボリウム調整 巻き取り速度 １０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）　５０ｍ／ｍｉｎ（巻取り径φ４００ｍｍ時）　 巻取り径の変化により速度は変わります 巻取り張力 １００〜３００Ｎ　テンションコントローラーに設定値を入力　 張力検出器で張力を検出して張力を一定に制御 （実張力が表示されます） 適用紙菅・幅 ３インチ　幅２００〜５００ｍｍ　 最大巻き径 φ６００ｍｍ 最大巻き重量 １００ｋｇ　  シャフト支持 片支持　片受け 紙管固定方法 巻出し側３インチエアーシャフト　　巻取り側３インチエアーシャフト 巻取り側ＥＰＣ  調整範囲±２０ｍｍ　 測長機能  １〜９９９９ｍ　　設定値にて自動停止します  材料切れ検知 フィルムが運転中に切れた場合には自動停止します  移動／固定 キャスター及びアジャスター付き  装置寸法 長さ１６００ｍｍ　奥行１４００ｍｍ　高さ２０００ｍｍ（パトライト含む）  フィルム巻き替え装置（巻出し巻取り装置）　ＭＳＭ３−６００Ａ−ＮＰ−ＥＰＣ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 巻出し側にフリクションシャフトに取り付けることができます。 巻取り側の巻径を超音波センサ−で検出して張力が一定になるようにテンションコントロールしています。 ニップローラーにて一定速度でフィルムを送ります。 フィルム送り速度はボリウムで調整が可能です。 巻取り軸にはＥＰＣ(蛇行制御）装置がフィルムエッジを揃えて巻き取ります。 測長機能付きで設定値で自動停止します。 標準は３インチエアーシャフトです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥１２，８００，０００〜 電源電圧 三相２００Ｖ　３０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約１５００Ｋｇ〜 フィルム送り 駆動モーター ７５０Ｗ　ＩＰＭモーター  ニップロール回転数 １８〜１８０ＲＰＭタイプ　　ボリウムで調整可能 送り取り速度 ４．５〜４５ｍ／ｍｉｎ 巻出し張力  ３０Ｎ程度　巻径を検出して電空レギュレターで張力一定制御 （実張力が表示されません）　 巻取り張力 ２０〜５０Ｎ　ボリウム調整　巻径を検出してテンションコントロールで張力一定制御 （実張力が表示されません） 適用紙菅・幅 ３インチ　幅２００〜６００ｍｍ　 最大巻き径 φ６００ｍｍ 最大巻き重量 ４０ｋｇ　  シャフト支持 片支持 紙管固定方法 巻出し側：３インチフリクションシャフト　巻取り側：３インチエアーシャフト 巻取り側ＥＰＣ  調整範囲±２０ｍｍ　 測長機能  １〜９９９９ｍ　　設定値にて自動停止  移動／固定 キャスター及びアジャスター付き  装置寸法 長さ３５００ｍｍ　奥行１６００ｍｍ　高さ２３００ｍｍ（パトライト含む）  フィルム巻き替え装置（巻出し巻き取り装置）　ＭＳＭ３−11００Ａ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 巻き出し側の巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。 巻取り速度はボリウムで調整が可能です。（巻径の変化により速度は変わります） 標準は３インチエアーシャフトです オプション １．フィルム切れ検知（巻き替え時フィルムが切れると自動停止します） ２．巻取り速度調整機能（巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 ２０２３年３月１日受注分より 標準価格　￥４，９８０，０００〜 電源電圧 三相２００Ｖ　２０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約３５０Ｋｇ〜 駆動モーター ２．２ＫＷ インバータ制御 巻き取り回転数 ３０〜１２０ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ３０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）〜１３０ｍ／ｍｉｎ（巻取り径φ３５０ｍｍ時）〜 巻き取り張力 ２０〜１００Ｎ　ボリウム調整　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅５００〜１１００ｍｍＭＡＸ  最大巻き径 φ５００ｍｍＭＡＸ  最大巻き重量 ２５０ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２０５０ｍｍ　奥行９００ｍｍ　高さ１０００ｍｍ  フィルム巻き替え装置（巻出し巻き取り装置）　ＭＳＭ３−11００Ａ−ＮＰ−ＥＰＣ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 ニップローラーユニット付きで一定速度でフィルムを送ることができます。 巻出し側の張力を検出して巻出し張力が一定になるようにフィードバックテンションコントロールしています。 巻取り側は超音波センサーで巻径を検出して巻取り張力が一定になるようにテンションコントロールしています。 巻取り側にはＥＰＣ（蛇行制御）装置がついています。 標準は３インチエアーシャフトです 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥９，８００，０００〜 電源電圧 三相２００Ｖ　３０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約１０００Ｋｇ〜 駆動モーター ２．２ＫＷ インバータ制御 送りロール φ１００ｍｍ×１２００ｍｍ　下ロール：金属ロール　　上ロール：ゴムロール　 送りロール回転数 ７０〜３５０ＲＰＭ　　ボリウムで調整可能 送り速度 最大１００ｍ／ｍｉｎ 巻き出し張力 ２０〜１００Ｎ　ボリウム調整　　設定値入力　張力表示あり 巻き取り張力 ２０〜１００Ｎ　ボリウム調整　　張力表示なし 適用紙菅・幅 ３インチ　幅５００〜１１００ｍｍＭＡＸ  最大巻き径 φ３００ｍｍＭＡＸ  最大巻き重量 １００ｋｇ  巻き取り側ＥＰＣ 蛇行制御装置　　移動量±２５ｍｍ シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２３００ｍｍ　奥行２０５０ｍｍ　高さ１７００ｍｍ  フィルム巻き替え装置（巻出し巻き取り装置）　ＭＳＭ３−２０００Ａ 紙、フィルム、不織布、アルミ箔、銅箔などを巻き替える装置です。ロールｔｏロール。 巻き出し側の巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。 巻取り速度はボリウムで調整が可能です。（巻径の変化により速度は変わります） 標準は３インチエアーシャフトです オプション １．フィルム切れ検知（巻き替え時フィルムが切れると自動停止します） ２．巻取り速度調整機能（巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　２０２０年７月１日受注分より￥６，５８０，０００〜 電源電圧 三相２００Ｖ　２０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約８００Ｋｇ〜 駆動モーター ２．２ＫＷ インバータ制御 巻き取り回転数 ３０〜１２０ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ３０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）〜１３０ｍ／ｍｉｎ（巻取り径φ３５０ｍｍ時）〜 巻き取り張力 １０〜４０Ｎ　ボリウム調整　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅１６００〜２０００ｍｍＭＡＸ  最大巻き径 φ５００ｍｍＭＡＸ  最大巻き重量 ２５０ｋｇ  シャフト支持 両支持 紙管固定方法 ３インチエアーシャフト（巻重量により多少のたわみがあります） 移動／固定 キャスター及びアジャスター付き  装置寸法 幅２８５０ｍｍ　奥行１２００ｍｍ　高さ１０００ｍｍ  ２軸フィルム巻き取り・巻き替え装置（巻出し巻き取り装置）　ＭＳＭ３−２１００Ａ　詳細 紙、フィルム、不織布、アルミ箔、銅箔などを巻き取る装置です。ロールｔｏロール。 巻径を超音波センサーで検出して、巻取り張力が一定になるようにテンションコントロールしています。 巻取り速度はボリウムで調整が可能です。（巻径の変化により速度は変わります） ２軸それぞれ個別に調整及び運転が可能です。 また、バックテンションを掛けることにより巻出しブレーキになり、巻き替え装置としてもご使用可能です。 標準は３インチエアーシャフトです オプション 巻取り速度調整機能（巻取り径センサーにて一定の巻径以上になると安全のため巻取り回転速度を下げます） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥８，９５０，０００〜 電源電圧 三相２００Ｖ　４０Ａ 圧縮空気 ０．５ＭＰａ 本体重量 約１．２ＴＯＮ 駆動モーター ２．２ＫＷ インバータ制御 巻き取り回転数 ４０〜１２０ＲＰＭタイプ　　ボリウムで調整可能 巻き取り速度 ３０ｍ／ｍｉｎ（巻取り径φ８０ｍｍ時）〜１３０ｍ／ｍｉｎ（巻取り径φ３５０ｍｍ時）〜 巻き取り張力 ４０〜２００Ｎ　ボリウム調整　（実張力は表示されません） 適用紙菅・幅 ３インチ　幅１６００〜２１００ｍｍＭＡＸ  最大巻き径 φ６００ｍｍＭＡＸ  最大巻き重量 ３００ｋｇ （フィルム幅が狭いと重量制限されます） シャフト支持 両支持　 紙管固定方法 ３インチエアーシャフト（巻重量により多少のたわみがあります） 移動／固定 キャスター及びアジャスター付き  装置寸法 幅３２２０ｍｍ　奥行１２７０ｍｍ　高さ１３５０ｍｍ  テープ巻き替え装置（巻出し巻き取り装置）　　 幅4０ｍｍまでのテープを紙管などに一定張力で巻き替える装置です。 巻き取り速度はボリウムで調整が可能です。 巻取り張力はテンションコントローラーで一定張力に設定できます。 巻出し側ブレーキはボリウムによる張力調整です。 設定巻長さで自動減速停止 製品切れ検知で瞬時停止 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　￥３，５００，０００〜 電源電圧 三相２００Ｖ　３０Ａ 　　 圧縮空気 ０．５ＭＰａ 本体重量 約２５０Ｋｇ〜 駆動モーター ４００ＷブラシレスＤＣモーター  巻取り回転数 ＭＡＸ２６６ＲＰＭ 　ボリウムで調整可能 巻取り速度 ＭＡＸ８０ｍ／ｍｉｎ  巻き取り張力 １０〜８０Ｎ　に設定　（設定値張力で巻き替えます） 適用紙菅・幅 幅４０ｍｍＭＡＸ  最大巻き径 φ２００ｍｍＭＡＸ  最大巻き重量 約５ｋｇ  シャフト支持 片支持 紙管固定方法 テーパーコーン 安全装置 エリアセンサー付き 移動／固定 アジャスター付き  装置寸法 幅７００ｍｍ　奥行８００ｍｍ　高さ１２００ｍｍ 　 ボビン巻き取り機　ＭＳ３Ｎ−ＴＰ　詳細 ワイヤー、ケーブル、紙、フィルムなどを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 ボビンをテーパーネジで締め込み固定するタイプです。 ボビン穴径Φ１５〜３３ｍｍまで固定できます。 １インチ紙管の固定が可能です 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１４９，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 .電源電圧 ＡＣ１００Ｖ　２Ａ .本体重量 約１５Ｋｇ〜 .巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ／巻き径φ２００ｍｍ時（連続定格時） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） 短時間運転の場合には、上記の約４倍の張力で使用いただけます アルミシール機 ボトルや容器などの瓶口についているバージンシールをアルミフィルム原反（ロール巻き）より直接瓶口でカットして同時にシールをします 本ライン上タイプ 本ライン上でシール作業を行います シール後リーク検査も行います ６ヘッドバージンシール機 化粧品ボトルなどの瓶口についているバージンシールをＰＥＴシュリンクフィルム原反（ロール巻き）より直接瓶口でカットして収縮します。カット及び収縮させるヘッド部はシンプルな構造のため軽量で安価であり、品種交換もわずかな時間で行えます。 本ラインより引き込み後シール作業を行い、本ラインに戻します 本ライン引き込みタイプ 標準仕様価格￥９，０００，０００〜 ボトル径 Φ４０〜９０ｍｍ ボトル口径 Φ３０〜８０ｍｍ ボトル高さ   ３０〜８０ｍｍ ボトル形状 円、楕円、角など 生産能力  ７０〜８０個/分  電源電圧  三相２００Ｖ　６０Ａ  圧縮空気  ６ｋｇ/ｍｍ２　３０Ｌ/分  ２ヘッドバージンシール機（２ヘッドアルミシール機）詳細 化粧品ボトルなどの瓶口についているバージンシールをＰＥＴシュリンクフィルム原反（ロール巻き）より直接瓶口でカットして収縮します。カット及び収縮させるヘッド部はシンプルな構造のため軽量で安価であり、品種交換もわずかな時間で行えます。 アルミフィルム用も製作可能 ターンテーブルタイプ 標準仕様価格￥５，５００，０００〜 ボトル径 Φ４０〜９０ｍｍ ボトル口径 Φ３０〜８０ｍｍ ボトル高さ   ３０〜８０ｍｍ ボトル形状 円、楕円、角など 生産能力  ３０個/分 〜 電源電圧  三相２００Ｖ　３０Ａ  圧縮空気  ６ｋｇ/ｍｍ２　２０Ｌ/分  １ヘッドバージンシール機(１ヘッドアルミシール機）詳細 化粧品ボトルなどの瓶口についているバージンシールをＰＥＴシュリンクフィルム原反（ロール巻き）より直接瓶口でカットして収縮します。カット及び収縮させるヘッド部はシンプルな構造のため軽量で安価であり、品種交換もわずかな時間で行えます。 アルミフィルム用も製作可能 ターンテーブルタイプ 標準仕様価格￥３，６００，０００〜 ボトル径 Φ４０〜１００ｍｍ ボトル口径 Φ３０〜８０ｍｍ ボトル高さ   ３０〜８０ｍｍ ボトル形状 円、楕円、角など 生産能力  １５個/分〜 電源電圧  三相２００Ｖ　２０Ａ  圧縮空気  ６ｋｇ/ｍｍ２　２０Ｌ/分  半自動１ヘッドアルミシール機 マヨネーズ容器などのチューブ口についているバージンシール・アルミシールをアルミフィルム原反（ロール巻き）より直接チューブ口でカットしてシールします。手動でチューブをセットしてフットスイッチでシール・カット・フィルム送りを自動で行います。 単独シール作業を行う半自動タイプです チューブの供給と排出は作業者が行います ２ヘッドバージンシール機（２ヘッドアルミシール機） 化粧品ボトルなどの瓶口についているバージンシールをＰＥＴシュリンクフィルム原反（ロール巻き）より直接瓶口でカットして収縮します。カット及び収縮させるヘッド部はシンプルな構造のため軽量で安価であり、品種交換もわずかな時間で行えます。 アルミフィルム｣用も製作可能 本ライン引き込みタイプ 本ラインより引き込み後シール作業を行い、本ラインに戻します 不織布　断裁巻き取り機 フィルム・紙・フィルターなどの原反をロール状に巻き取りながら指定寸法にカットします。 . . . ブリスター包装機 . . . シュリンク包装機 . . . 不織布　スリッタ断裁機 原反を幅方向にスリットして、指定長さにカットします . . . ヒートシール機 ワークを手前側にセットして、テーブルが回転して奥側でシール作業をします。 シール作業中に次のワークをセットします。 ターンテーブルタイプ . . . 袋シール機 ワークを袋に入れてコンベヤに乗せるとシールして排出します コンベヤ ２系列タイプ . . . 袋シール機 ワークを袋に入れてコンベヤに乗せるとシールして排出します コンベヤ１系列タイプ . . . ヒートシール機 比較的大きなワークのヒートシール機になります . . . 特注製袋機 お客様のご要望を盛り込んだ特注の製袋機になります . . . インモールドフィルム送り機 インモールド成型用のフィルム送り装置 . . .  １台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら ▲このページの先頭へ Copyright(C) 2010 .. All Rights Reserved. ホーム /水耕栽培ＴＯＰ / ご利用案内 / 製品情報 / サービス案内 / 会社案内 / What's new / お問い合せ サイトマップ / 個人情報保護方針

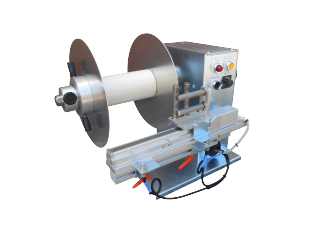

フィルム巻き取り機ＭＳ３Ｎ−Ｓ　セパ巻き取り機　カス巻き取り機　紙菅巻き　貴社仕様の特注の自動機を１台から設計・製作は有限会社ユタカ製作所

フィルム巻き取り機ＭＳ３Ｎ−Ｓ　セパ巻き取り機　カス巻き取り機　紙菅巻き　貴社仕様の特注の自動機を１台から設計・製作は有限会社ユタカ製作所

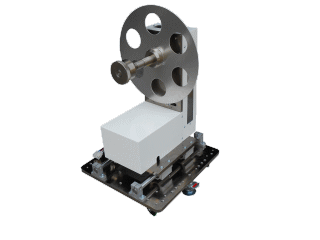

フィルム巻き取り機ＭＳ３　セパ巻き取り機　カス巻き取り機　紙菅巻き　エアーシャフトタイプ　貴社仕様の特注の自動機を１台から設計・製作は有限会社ユタカ製作所

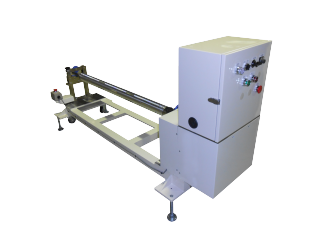

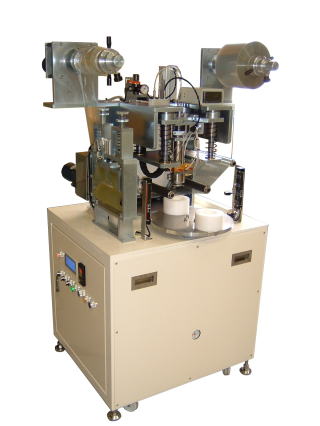

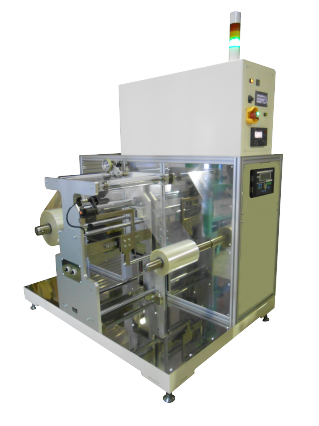

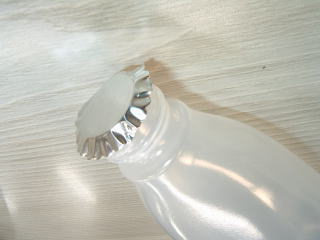

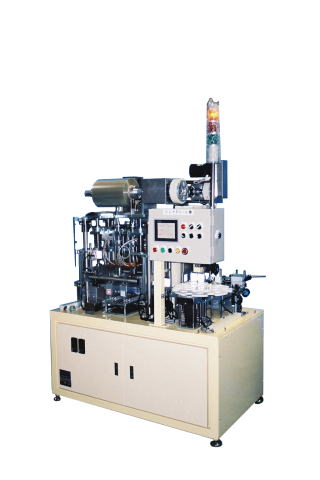

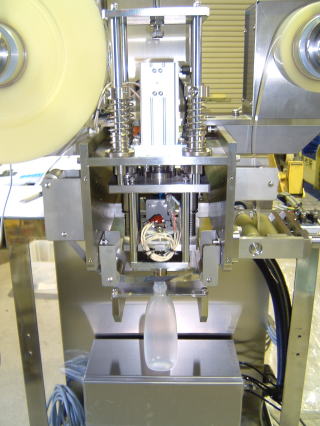

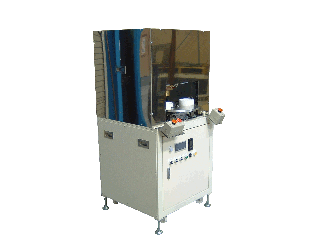

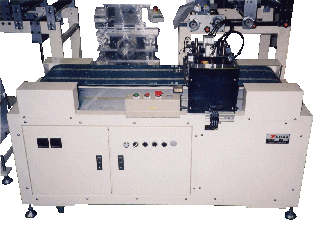

バージンシール機　アルミシール機のご紹介　貴社仕様の特注の自動機を１台から設計・製作は有限会社ユタカ製作所
