製品情報

簡易フィルム巻き取り機、セパ巻き取り機、カス巻き取り機、スリッター耳巻き取り機


back

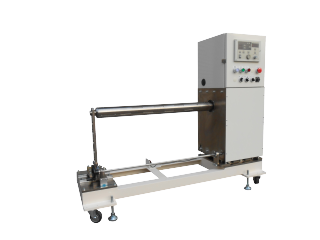

参考画像
画像にあるハンドルは付きません

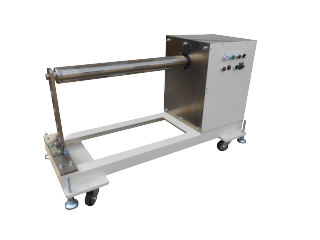

フィルム巻き取り機 MS3−600A(エアーシャフト)

紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取りトルクと回転数はほぼ比例関係になりますので、ボリウムを上げれば速度とトルクがともに上昇します。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)¥12,000
標準は3インチ紙菅用エアーシャフトタイプです
フィルム幅方向の調整がありません

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥698,000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
電源電圧 AC100V 3A
圧縮空気 0.5MPa(エアーシャフト用)
本体重量 約80Kg〜
駆動モーター 40Wトルクモーター
巻き取り張力 50RPMタイプ  23N/巻き径φ200mm時(連続定格時)
           max115N/巻き径φ200mm時(短時間定格時)
巻き取り張力 100RPMタイプ 11N/巻き径φ200mm時(連続定格時)
           max57N/巻き径φ200mm時(短時間定格時)
巻き取り張力 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時)
           max19N/巻き径φ200mm時(短時間定格時)
適用紙菅・幅 3インチ 幅60〜600mmMAX
最大巻き径 φ600mmMAX
最大巻き重量 約50kg
シャフト支持 片支持/片受け  ラグ式エアーシャフト(操作パネルに入/切付き)
サイドレー なし
移動/固定 キャスター及びアジャスター付き
フィルム巻き取り機 MS3−600AS(エアーシャフト/サイドレー)

紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取りトルクと回転数はほぼ比例関係になりますので、ボリウムを上げれば速度とトルクがともに上昇します。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)¥12,000
標準は3インチ紙菅用エアーシャフトタイプです
フィルム幅方向に±20mmハンドルで調整可能です。
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥798,000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
電源電圧 AC100V 3A
圧縮空気 0.5MPa(エアーシャフト用)
本体重量 約80Kg〜
駆動モーター 40Wトルクモーター
巻き取り張力 50RPMタイプ  23N/巻き径φ200mm時(連続定格時)
           max115N/巻き径φ200mm時(短時間定格時)
巻き取り張力 100RPMタイプ 11N/巻き径φ200mm時(連続定格時)
           max57N/巻き径φ200mm時(短時間定格時)
巻き取り張力 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時)
           max19N/巻き径φ200mm時(短時間定格時)
適用紙菅・幅 3インチ 幅60〜600mmMAX
最大巻き径 φ450mmMAX
最大巻き重量 約50kg
シャフト支持 片支持/片受け  ラグ式エアーシャフト(操作パネルに入/切付き)
サイドレー フィルム幅方向に±20mm移動可能
移動/固定 キャスター及びアジャスター付き

特注仕様の参考
  @MS3−600A 単相AC200V仕様
     標準AC100VをAC200Vに変更
     ¥614,000〜(標準仕様より¥16,000プラス)
  AMS3−600AS 単相AC200V仕様
     標準AC100VをAC200Vに変更
     ¥714,000〜(標準仕様より¥16,000プラス)
  B上記以外の仕様も製作可能ですので、ご相談ください。
          簡易タイプ

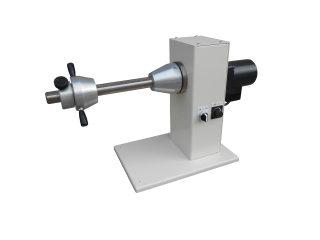

フィルム巻き取り機MS3N−S 詳細
        ¥149,000〜

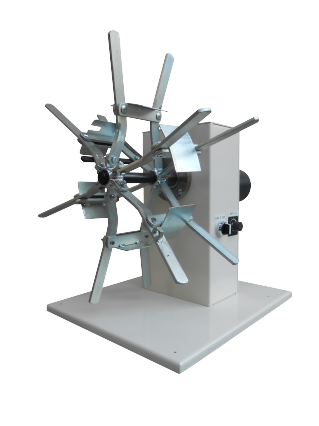

紙菅レスフィルム巻き取り機 MS3N−RP


    幅1500mmフィルム巻き取り機


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
