製品情報

簡易フィルム巻き取り機、セパ巻き取り機、カス巻き取り機、スリッター耳巻き取り機


back

スリッター耳巻き取りに最適フィルム巻き取り機

低価格の簡易巻き取り機

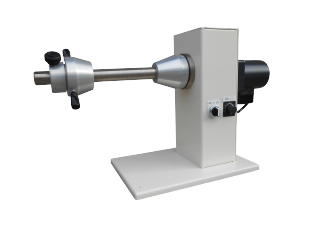

MS3N−S
フィルム巻き取り機MS3N−S−200−50(100、300)rpm−R(L)

紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取りトルクと回転数はほぼ比例関係になりますので、ボリウムを上げれば速度とトルクがともに上昇します。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
標準は3インチ紙菅用テーパーコーン
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥149、000〜

トルクモーターなので、巻きだしブレーキとしても使用可能です。

簡易フィルム巻き替え
1台を巻き出し側、もう1台を巻き取り側にすればフィルムなどの巻き替えにご利用いただけます。利用方法は、巻き出し側を逆回転にして巻き出し側より巻き取り側のトルクが強くなるようにボリウムを調整してください。

スリッター耳巻き取りなどにご利用いただいています
.電源電圧 AC100V 2A
.本体重量 約15Kg〜
.巻き取り張力 50RPMタイプ  12N/巻き径φ200mm時(連続定格時)
           max60N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 100RPMタイプ 5.8N/巻き径φ200mm時(連続定格時)
           max29N/巻き径φ200mm時(短時間定格時)
.巻き取り張力 300RPMタイプ 1.9N/巻き径φ200mm時(連続定格時)
           max9.5N/巻き径φ200mm時(短時間定格時)
適用紙菅 3インチ 幅60〜200mmMAX

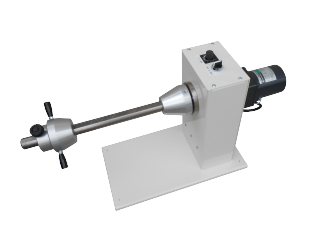

フィルム巻き取り機  簡易フィルム巻き取り機
MS3N−S−300−50(100、300)rpm−R(L) 特注仕様

適用紙菅:3インチ
巻き取りフィルム幅:60〜300mmMAX
巻き取り重量:10kgMAX
その他仕様は上段と同じになります。

巻き取り軸が長いため多少振れる場合があります

¥164,000〜(標準仕様より¥15,000プラス)

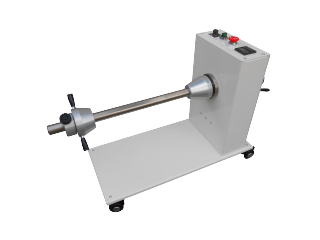

フィルム巻き取り機  簡易フィルム巻き取り機
MS3N−S−400−50(100、300)rpm−R(L) 特注仕様

適用紙菅:3インチ
巻き取りフィルム幅:60〜400mmMAX
巻き取り重量:10kgMAX
その他仕様は上段と同じになります。

巻き取り軸が長いため多少振れる場合があります

¥179,000〜(標準仕様より¥30,000プラス)

特注仕様の参考    @MS3N−S−300−50(100、300)rpm−R(L) 紙菅幅300mm仕様
     標準紙菅幅60〜200mmを60〜300mmに変更
     ¥164,000〜(標準仕様より¥15,000プラス)

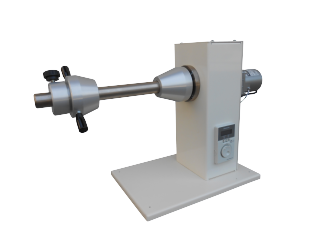

  AMS3N−S−200−50(100、300)rpm−R(L) 単相AC200V仕様
     標準AC100VをAC200Vに変更
     ¥165,000〜(標準仕様より¥16,000プラス)

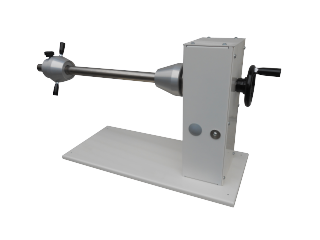

  BMS3N−S−200−50(100、300)rpm−R(L) トルクモーター40W仕様
     標準モーター20Wトルクモーターを40Wトルクモーターに変更
     巻き取り張力が標準仕様の約倍になります
     ¥179,000〜(標準仕様より¥30,000プラス)
  C上記仕様の組み合わせも可能です
納期 : 標準品は通常2週間程度 在庫部品がある場合には3日程度で出荷可能です


 MS3N−S カタログMS3N−S 価格表

フィルム巻き替え装置
フィルム巻き替え装置
MSM3−400
¥888,000〜



2軸フィルム巻取り装置
MSM3−600

¥1,180,000〜

 フィルム巻き取り機 エアーシャフトタイプMS3−600A
 3インチ600mm幅 片支持/片受け

¥598,000〜

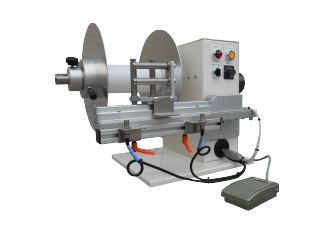

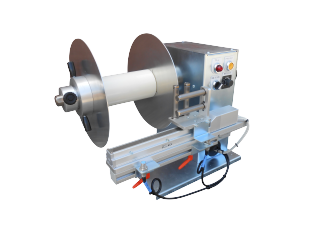

トラバース付きミミ巻き取り機
MS3N
−S−200−TR
¥399,000


幅1500mmフィルム巻き取り機
 MS3
−W1500

¥1,250,000〜

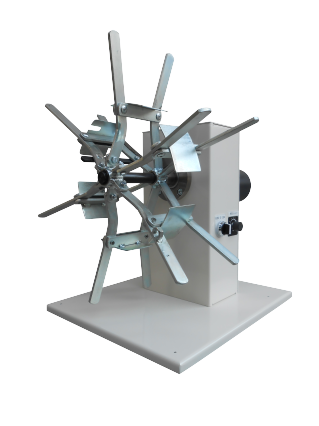

 パラソル巻き取り機
紙菅レスフィルム巻き取り機 MS3N−RP
¥269,000〜



フィルム巻き取り機
全自動テンションコントローラー付き
蛇行制御(EPC)装置付き
MS3−W400−EPC
¥2,950,000〜

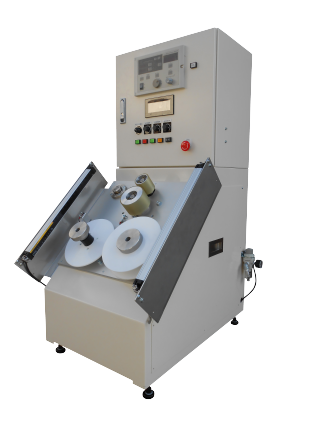

テープ巻き替え装置
テープを紙管などに一定張力で巻き替える装置です

標準価格 ¥3,500,000〜


     フィルム巻き取り装置 一覧ページへ


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
