製品情報

簡易フィルム巻き取り機、セパ巻き取り機、カス巻き取り機、スリッター耳巻き取り機


back

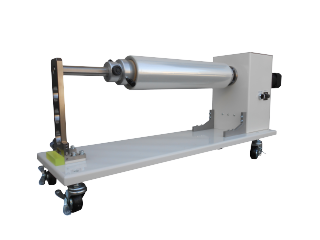

フィルム巻き取り機 MS3TM−S−600ーR(L)

紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)¥12,000
標準は3インチ紙菅用アルミテーパーコーンタイプです
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。

紙管固定がアルミテーパーコーンのため大きな張力ではテーパーコーンが緩む場合があります。(MAX40N)
巻取り回転方向はアルミテーパーコーンの巻締まり方向に限定されます。
標準価格   2018年10月1日受注分より¥548,000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。
電源電圧 AC100V 3A
圧縮空気 必要なし
本体重量 約40Kg〜
駆動モーター 40Wトルクモーター
巻き取り張力 50RPMタイプ  23N/巻き径φ200mm時(連続定格時)
           max40N/巻き径φ200mm時(短時間定格時)
巻き取り張力 100RPMタイプ 11N/巻き径φ200mm時(連続定格時)
           max40N/巻き径φ200mm時(短時間定格時)
巻き取り張力 300RPMタイプ 3.8N/巻き径φ200mm時(連続定格時)
           max19N/巻き径φ200mm時(短時間定格時)
適用紙菅・幅 3インチ 幅80〜600mmMAX
最大巻き径 φ350mmMAX
最大巻き重量 約20kg
紙管固定 3インチアルミテーパーコーン R(右ネジ)またはL(左ネジ)
シャフト支持 片支持/片受け
サイドレー なし
固定 アジャスター付き

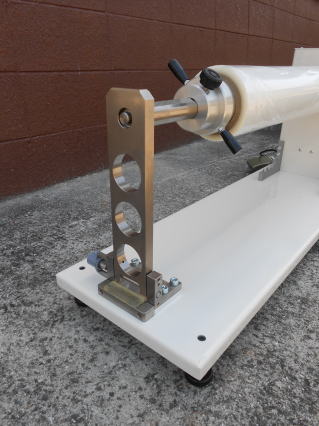

前受部分画像

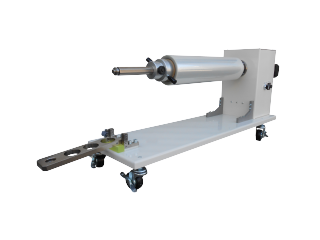

紙管交換時は手前側に倒してフィルムを交換します。
フィルム交換時は巻取り軸が重量で垂れる場合があります。



オプション:6インチテーパーコーン
       R(右ネジ)またはL(左ネジ)
       ¥88,000

オプション:ストッパー付き自在キャスター付き
       ¥15,000

その他、仕様変更に対応させていただきます。
          簡易タイプ

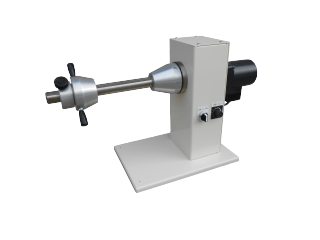

フィルム巻き取り機MS3N−S 詳細

2018年10月1日受注分より¥169,000〜

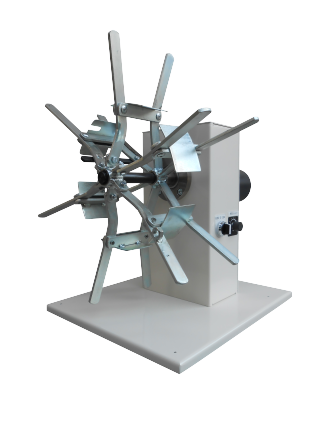

紙菅レスフィルム巻き取り機 MS3N−RP


    幅1500mmフィルム巻き取り機


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
