製品情報

ロールtoロール巻き取り装置、フィルム巻き取り装置


back

フィルム巻き替え装置 MSM3−400A−EPC−FC

紙、フィルムなどを巻き替える装置です。ロールtoロール。
巻出し側の巻径を超音波センサーで検出して張力が一定になるようにテンションコントロールしています。
巻取り側の張力検出器で設定張力で張力が一定になるようにテンションコントロールしています。
ニップローラーにて一定速度でフィルムを送ります。
フィルム送り速度はボリウムで調整が可能です。
巻取り軸にはEPC(蛇行制御)装置があり、フィルムエッジを揃えて巻き取ります。
安全のため巻出し軸及び巻取り軸はフルカバー(インターロック付き)になります。
測長機能付きで設定値で自動停止します。
標準は3インチエアーシャフトです


貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥8,280,000〜

電源電圧 三相200V 20A
圧縮空気 0.5MPa
本体重量 約600Kg〜
フィルム送り
駆動モーター
400Wブラシレスモーター
ニップロール回転数 13〜133RPMタイプ  ボリウムで調整可能
巻き取り速度 3〜33m/min
巻出し張力  10〜40N ボリウム調整 張力一定制御 (実張力は表示されません)
巻取り張力 10〜40N ボリウム調整 張力一定制御 (実張力が表示されます)
適用紙菅・幅 3インチ 幅100〜400mmMAX
最大巻き径 φ350mmMAX
最大巻き重量 約30kg
シャフト支持 片支持
紙管固定方法 3インチエアーシャフト
巻取り側EPC  蛇行制御 調整範囲±25mm
測長機能  1〜9999m  設定値にて自動停止
移動/固定 キャスター及びアジャスター付き
装置寸法 幅1300mm 奥行1300mm 高さ1920mm

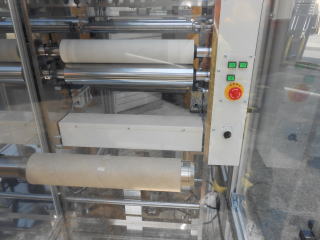

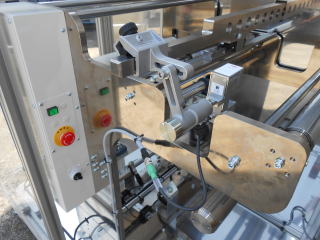

 送りロール部(下金属ロール/上ゴムロール)  EPC(蛇行制御)用フィルムエッジ検出センサー

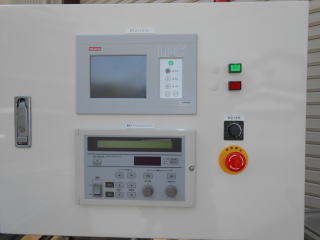

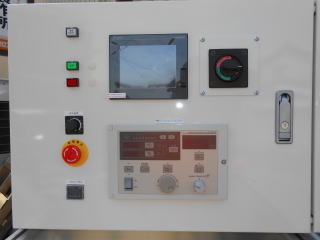

 巻出し側テンションコントロール・タッチパネル等  巻取り側テンションコントロール・EPCコントローラー等



 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
