製品情報

ボビン巻き取り機、ワイヤー巻き取り機、ケーブル巻き取り機、電線巻き取り機


back


ボビン巻き取り機 MS3N −B  (下記のMS3N−TPタイプをご利用ください)

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
標準価格 ¥144、000〜
トルクモーターなので、巻きだしブレーキとしても使用可能です。

ボビンを両フランジで固定するタイプになります。
電源電圧 AC100V 2A
本体重量 約15Kg〜
巻き取り張力 50rpmタイプ  12N/巻き径φ200mm時(連続定格時)
          max60N/巻き径φ200mm時(短時間定格時)
巻き取り張力 100rpmタイプ 5.8N/巻き径φ200mm時(連続定格時)
          max29N/巻き径φ200mm時(短時間定格時)
巻き取り張力 300rpmタイプ 1.9N/巻き径φ200mm時(連続定格時)
          max9.5N/巻き径φ200mm時(短時間定格時)
標準適用ボビン 標準ボビン軸穴:φ25mm
標準ボビン幅 :150mm以下
標準ボビン外径:φ350mm以下
最大ボビン重量:10kg
MS3N−B全体寸法図 MS3N−B カタログ
ご使用のボビン寸法にあわせて軸寸法とフランジ寸法を変更可能です。
デモ機のご用意をしています。事前にご連絡をいただければ準備をいたします。



MS3N−TP   MS3N−TP−200−TR  TMS60−TC150−B
ボビン巻き取り機
¥129,000〜

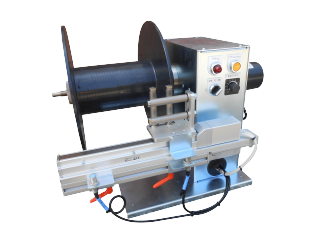

 簡易トラバース付きボビン巻き取り機
¥399,000〜

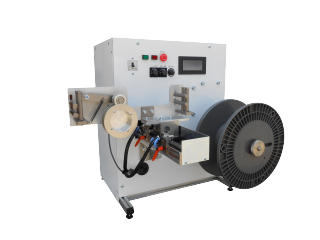

 簡易トラバース付き測長ボビン巻き取り機
¥1,100,000〜


   TMS06  TMS06
 同期トラバース付きボビン巻き取り機  同期トラバース付きパラソル巻き取り機
   各ボビンにあわせて、軸径及びボビン固定フランジを製作いたします。

   各種ボビン巻き取り機の一覧ページへ


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
