製品情報

ボビン巻き取り機、ワイヤー巻き取り機、ケーブル巻き取り機、電線巻き取り機


back

 トラバース付きボビン巻き取り機  簡易トラバース付きボビン巻き取り機 MS3N−TP−200−TR

ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。
巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。
ボビンをテーパーネジで締め込み固定するタイプです。
ボビン穴径Φ17〜38mmまで固定できます。

巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。
運転/停止は付属のフットスイッチで行います
停止時トラバースは左画像の右側に移動して停止します

貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
画像にあるボビンは付属していません
標準価格 ¥399、000〜
整列巻はできません                   部品在庫状況により1週間程度で出荷可能です
電源電圧 AC100V 5A
本体重量 約20Kg〜
巻き取り張力 50RPMタイプ  12N/巻き径φ200mm時(連続定格時)
           max60N/巻き径φ200mm時(短時間定格時)
巻き取り張力 100RPMタイプ 5.8N/巻き径φ200mm時(連続定格時)
           max29N/巻き径φ200mm時(短時間定格時)
巻き取り張力 300RPMタイプ 1.9N/巻き径φ200mm時(連続定格)
           max9.5N/巻き径φ200mm時(短時間定格時)
適応ボビンサイズ ボビン外径:最大φ300mm
ボビン外幅:50〜200mm
ボビン軸穴径:φ17〜38mm
トラバース移動幅 近接スイッチの位置変更で調整(最大200mm)
トラバース速度 内部コントローラースイッチで16段階調整(5〜250mm/秒)

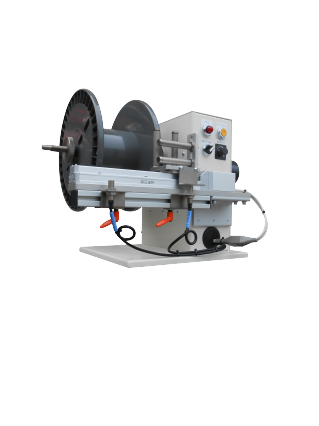

   トラバース付きボビン巻き取り機  トラバース付きボビン巻き取り機

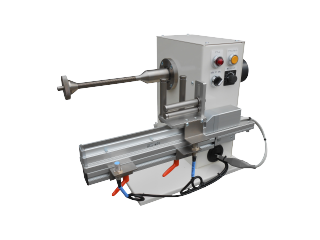

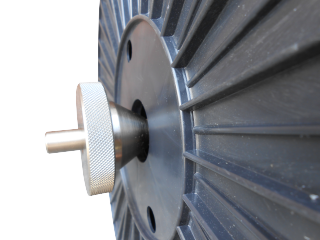

   テーパーネジにてボビンを固定します  ボビンを取り外した状態

 簡易トラバース付き測長ボビン巻き取り機  同期トラバース付き測長ボビン巻き取り機  同期トラバース付き測長ボビン巻き取り機
TMS60−TC150−B   同期トラバース付きボビン巻き取り機  同期トラバース付きパラソル巻き取り機
簡易トラバース付き測長ボビン巻き取り機   各ボビンにあわせて、軸径及びボビン固定フランジを製作いたします。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
