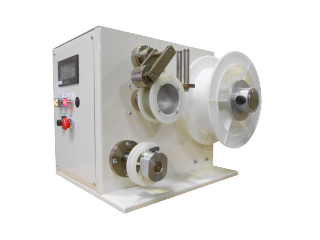

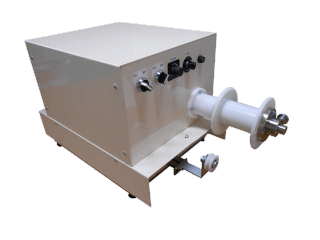

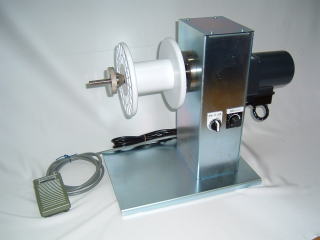

有限会社ユタカ製作所 省力化機械・自動機の設計・製作・開発メーカー 有限会社ユタカ製作所 ボビン巻き取り機　ＭＳ３Ｎ−ＴＰ　詳細 ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 ボビンをテーパーネジで締め込み固定するタイプです。 ボビン穴径Φ１５〜３３ｍｍまで固定できます。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　２０１８年１０月１日受注分より￥１４９，０００〜 　　　　　　　　　２０２２年０６月１日受注分より￥１６５，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 .電源電圧 ＡＣ１００Ｖ　２Ａ .本体重量 約１５Ｋｇ〜 .巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ/巻き径φ２００mm時（連続定格時）　 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ/巻き径φ２００mm時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ/巻き径φ２００mm時（連続定格） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） パラソル巻き取り機　ＭＳ３Ｎ−ＲＰ　詳細 ワイヤー、ケーブル、電線などを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り後簡単にパラソルを収縮して製品を取り出せます。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ(運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　２０１８年１０月１日受注分より￥２９９，０００〜 　　　　　　　　　２０２２年０６月１日受注分より￥３２０，０００〜 トルクモーターなので、巻きだしブレーキとしても使用可能です。 .電源電圧 ＡＣ１００Ｖ　２Ａ .本体重量 約１７Ｋｇ〜 .巻き取り張力 ５０ＲＰＭタイプ　　９．６Ｎ/巻き径φ２５０mm時（連続定格時） 　　　　　　　　　　　ｍａｘ４８Ｎ/巻き径φ２５０mm時（短時間定格時） .巻き取り張力 １００ＲＰＭタイプ　４．８Ｎ/巻き径φ２５０mm時（連続定格時） 　　　　　　　　　　　ｍａｘ２４Ｎ/巻き径φ２５０mm時（短時間定格時） .巻き取り張力 ３００ＲＰＭタイプ　１．６Ｎ/巻き径φ２５０mm時（連続定格時） 　　　　　　　　　　　ｍａｘ８Ｎ/巻き径φ２５０mm時（短時間定格時） .パラソル寸法 外径４５０ｍｍ　巻径２５０ｍｍ　巻幅７０ｍｍ　羽６枚 簡易トラバース付きボビン巻き取り機　ＭＳ３Ｎ−RＰ４５０−２００−ＴＲ　詳細 ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 巻き取り後簡単にパラソルを収縮して製品を取り出せます。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 運転／停止は付属のフットスイッチで行います 停止時トラバースはその場で停止します 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　２０２１年１０月１日受注分より￥８９９，０００〜 整列巻はできません .電源電圧 ＡＣ１００Ｖ　５Ａ .本体重量 約２０Ｋｇ〜  駆動モーター ２０Wトルクモーター  .巻き取り張力 ５０ＲＰＭタイプ　　９．６Ｎ/巻き径φ２５０mm時（連続定格時）　 　　　　　　　　　　　ｍａｘ４８Ｎ/巻き径φ２５０mm時（短時間定格時） .巻き取り張力 １００ＲＰＭタイプ　４．８Ｎ/巻き径φ２５０mm時（連続定格時） 　　　　　　　　　　　ｍａｘ２４Ｎ/巻き径φ２５０mm時（短時間定格時） .巻き取り張力 ３００ＲＰＭタイプ　１．６Ｎ/巻き径φ２５０mm時（連続定格） 　　　　　　　　　　　ｍａｘ８Ｎ/巻き径φ２５０mm時（短時間定格時） .パラソル寸法 外径φ４５０ｍｍ 巻径φ２５０ｍｍ 巻幅７０ｍｍ　　　　羽６枚 .トラバース移動幅 近接スイッチの位置変更で調整（最大２００ｍｍ） .トラバース速度 内部コントローラースイッチで１６段階調整（５〜２５０ｍｍ/秒）  最大巻重量 ５０ｋｇ  簡易トラバース付測長パラソル巻き取り機　ＴＭＳ５60−Ｐ　詳細 　　　巻取りテンション調整タイプ 必要以上のテンションで巻き取らないので、ケーブルなどが絡まった時でも安全です。 ワイヤー、ケーブル、電線などを測長しながらパラソルに巻き取る装置です。 測長は設定値にて自動減速停止します。 巻取りテンションはボリウムで変更可能です。 トラバースは、ボリウムで速度変更可能です。 巻き取り回転は、ボリウムで速度変更可能です。 オプション：フットスイッチ(運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 ボビン巻き取り仕様も製作可能です。 標準価格　　　２０１８年１０月１日受注分より￥１，２９８，０００〜 　　　　　　　　　２０２２年０６月１日受注分より￥１，３９８０，０００〜 整列巻はできません .電源電圧 ＡＣ１００Ｖ　１０Ａ .本体重量 約７０Ｋｇ .巻き取りトルク ５〜２０Ｎ・ｍ　ボリウムにて調整可能 .最大巻き取り張力 １６０Ｎ（巻き径φ２５０時）・１３３Ｎ（巻き径φ３００時）・ １１４Ｎ（巻き径φ３５０時）・１００Ｎ（巻き径φ４００時）・ ８８Ｎ（巻き径φ４５０時）・ .巻き取り回転数 １〜４０ＲＰＭタイプ　ボリウムにて変更可能  巻き取り速度 ３０ｍ/ｍｉｎ  .パラソル寸法 外径４５０ｍｍ　巻径２５０ｍｍ　巻幅７０ｍｍ　羽６枚 .トラバース移動速度 １〜２５ｍｍ/ｓｅｃ　ボリウムにて変更可能 .トラバース移動幅 往復スイッチ位置変更にて調整 .測長 １〜９９９９９９ｍｍ　設定値にて自動減速停止 .適用 ｍａｘφ３０ｍｍ .外部信号 外部信号にて一時停止、再起動を標準装備 .オプション フットスイッチ  全体寸法 全幅８８０ｍｍ（本体５５０ｍｍ）　全奥行６００ｍｍ　全高さ７００ｍｍ  簡易トラバース付測長パラソル巻き取り機　ＴＭＳ５１−ＲＰ　詳細 ワイヤー、ケーブル、電線などを測長しながらパラソルに巻き取る装置です。 測長は設定値にて自動減速停止します。 トラバースは、ボリウムで速度変更可能です。 巻き取り回転は、ボリウムで速度変更可能です。 オプション：フットスイッチ(運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 ボビン巻き取り仕様も製作可能です。 標準価格　　　販売中止　　ＴＭＳ５６０−Ｐをご利用ください 整列巻はできません .電源電圧 ＡＣ１００Ｖ　１０Ａ .本体重量 約６０Ｋｇ .巻き取りトルク ２５Ｎ・ｍ .巻き取り張力 ２００Ｎ（巻き径φ２５０時）・１６６Ｎ（巻き径φ３００時）・ １４２Ｎ（巻き径φ３５０時）・１２０Ｎ（巻き径φ４００時）・ １１１Ｎ（巻き径φ４５０時）・ .巻き取り回転数 １〜４０ＲＰＭタイプ　ボリウムにて変更可能 .パラソル寸法 外径４５０ｍｍ　巻径２５０ｍｍ　巻幅７０ｍｍ　羽６枚 .トラバース移動速度 １〜２５ｍｍ/ｓｅｃ　ボリウムにて変更可能 .トラバース移動幅 往復スイッチ位置変更にて調整 .測長 １〜９９９９９ｍｍ　設定値にて自動減速停止 .適用 ｍａｘφ３０ｍｍ .外部信号 外部信号にて一時停止、再起動を標準装備 .オプション フットスイッチ 簡易トラバース付きボビン巻き取り機　ＭＳ３Ｎ−ＴＰ−２００−ＴＲ　詳細 ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 ボビンをテーパーネジで締め込み固定するタイプです。 ボビン穴径Φ１７〜３８ｍｍまで固定できます。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 運転／停止は付属のフットスイッチで行います 停止時トラバースはその場で停止します 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　２０１８年１０月１日受注分より￥４９９，０００〜 整列巻はできません .電源電圧 ＡＣ１００Ｖ　５Ａ .本体重量 約２０Ｋｇ〜  駆動モーター ２０Wトルクモーター  .巻き取り張力 ５０ＲＰＭタイプ　　１２Ｎ/巻き径φ２００mm時（連続定格時）　 　　　　　　　　　　　ｍａｘ６０Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 １００ＲＰＭタイプ　５．８Ｎ/巻き径φ２００mm時（連続定格時） 　　　　　　　　　　　ｍａｘ２９Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 ３００ＲＰＭタイプ　１．９Ｎ/巻き径φ２００mm時（連続定格） 　　　　　　　　　　　ｍａｘ９．５Ｎ/巻き径φ２００mm時（短時間定格時） .ボビンサイズ ボビン外径：最大φ３００ｍｍ ボビン外幅：５０〜２００ｍｍ ボビン軸穴径：φ１７〜３８ｍｍ .トラバース移動幅 近接スイッチの位置変更で調整（最大２００ｍｍ） .トラバース速度 内部コントローラースイッチで１６段階調整（５〜２５０ｍｍ/秒） 簡易トラバース付きボビン巻き取り機　ＭＳ３Ｎ−ＴＰ４００−２００−ＴＲー４０Ｗ　詳細 ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。 巻取りにはトルクモーターを使用していますので、巻き取りトルクをボリウムで調整できるようになっています。 ボビンをテーパーネジで締め込み固定するタイプです。 最大ボビン外径はφ４００ｍｍまで可能になります。 ボビン穴径Φ１８〜５２ｍｍまで固定できます。 最大巻取りボビン重量は５０ｋｇまで可能になります。ボビン巻取り軸にボルトで脱着する前受を取り付けて使用します。 巻き取り回転方向は、正転/切り/逆転の切り替えスイッチが付いています。 運転／停止は付属のフットスイッチで行います 停止時トラバースはその場で停止します 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　￥７９９，０００〜 整列巻はできません .電源電圧 ＡＣ１００Ｖ　７Ａ .本体重量 約６０Ｋｇ〜  駆動モーター ４０Ｗトルクモーター  .巻き取り張力 ５０ＲＰＭタイプ　　２３Ｎ/巻き径φ２００mm時（連続定格時）　 　　　　　　　　　　　ｍａｘ１００Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 １００ＲＰＭタイプ　１１Ｎ/巻き径φ２００mm時（連続定格時） 　　　　　　　　　　　ｍａｘ５８Ｎ/巻き径φ２００mm時（短時間定格時） .巻き取り張力 ３００ＲＰＭタイプ　３．８Ｎ/巻き径φ２００mm時（連続定格） 　　　　　　　　　　　ｍａｘ１９Ｎ/巻き径φ２００mm時（短時間定格時） .ボビンサイズ ボビン外径：最大φ４００ｍｍ ボビン外幅：５０〜２００ｍｍ ボビン軸穴径：φ１８〜５２ｍｍ ボビン重量：最大５０ｋｇ（ボビン巻取り軸前受取り付け） .トラバース移動幅 近接スイッチの位置変更で調整（最大２００ｍｍ） .トラバース速度 内部コントローラースイッチで１６段階調整（５〜２５０ｍｍ/秒） 簡易トラバース付測長ボビン巻き取り機　ＴＭＳ６０−ＴＣ１５０−Ｂ　詳細 ワイヤー、ケーブル、電線などを測長しながらボビンなどに巻き取る装置です。 測長は設定値にて自動減速停止します。。 トラバースは、ボリウムで速度変更可能です。 巻き取り回転は、ボリウムで速度変更可能です。 巻き取りテンションは、ボリウムで張力調整可能です。 　　（必要以上のテンションで巻き取りませんので、材料がからんだ時でも安全です） オプション：フットスイッチ(運転/停止） パウダクラッチ仕様なので押し出し機などから出てきた製品を巻き取るのにご利用いただけます。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　　２０１８年１０月１日受注分より￥１，２９８，０００〜 　　　　　　　　　２０２２年１０月１日受注分より￥１，３９８，０００〜 整列巻はできません 電源電圧 ＡＣ１００Ｖ　１０Ａ 巻き取りトルク １〜８Ｎ・ｍ　ボリウムにて調整可能 最大巻き取り張力 ６４Ｎ（巻き径φ２５０時）・５３Ｎ（巻き径φ３００時）・ ４５Ｎ（巻き径φ３５０時）・４０Ｎ（巻き径φ４００時）・ ３５Ｎ（巻き径φ４５０時）・ 巻き取り回転数 １〜９０ＲＰＭタイプ　ボリウムにて変更可能 取り付けボビン寸法 最大ボビン外径４５０ｍｍ　ボビン幅９０〜１５０ｍｍ　ボビン軸穴φ１８〜３８ｍｍ　　 トラバース移動速度 １〜２５ｍｍ/ｓｅｃ　ボリウムにて変更可能 トラバース移動幅 往復スイッチ位置変更にて調整 測長 １〜９９９９９９ｍｍ　設定値にて自動減速停止 適用 ｍａｘφ３０ｍｍ 外部信号 外部信号にて一時停止、再起動を標準装備 オプション フットスイッチ 本体寸法 幅７３５ｍｍ　奥行６９０ｍｍ　高さ７００ｍｍ 概略重量 ７０ｋｇ 簡易トラバース付測長ボビン巻き取り機　ＴＭＳ６０−ＴＣ2５０−Ｂ　詳細 ワイヤー、ケーブル、電線などを測長しながらボビンなどに巻き取る装置です。 測長は設定値にて自動減速停止します。。 トラバースは、ボリウムで速度変更可能です。 巻き取り回転は、ボリウムで速度変更可能です。 巻き取りテンションは、ボリウムで張力調整可能です。 　　（必要以上のテンションで巻き取りませんので、材料がからんだ時でも安全です） オプション：フットスイッチ(運転/停止） パウダクラッチ仕様なので押し出し機などから出てきた製品を巻き取るのにご利用いただけます。 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 標準価格　　２０１８年１０月１日受注分より￥１，９９８，０００〜 整列巻はできません 電源電圧 ＡＣ１００Ｖ　１０Ａ 巻き取りトルク １〜８Ｎ・ｍ　ボリウムにて調整可能 最大巻き取り張力 ６４Ｎ（巻き径φ２５０時）・５３Ｎ（巻き径φ３００時）・ ４５Ｎ（巻き径φ３５０時）・４０Ｎ（巻き径φ４００時）・ ３５Ｎ（巻き径φ４５０時）・ 巻き取り回転数 １〜９０ＲＰＭタイプ　ボリウムにて変更可能 取り付けボビン寸法 最大ボビン外径４５０ｍｍ　ボビン幅１５０〜２５０ｍｍ　ボビン軸穴φ１８〜３８ｍｍ　　 トラバース移動速度 １〜２５ｍｍ/ｓｅｃ　ボリウムにて変更可能 トラバース移動幅 往復スイッチ位置変更にて調整 測長 １〜９９９９９９ｍｍ　設定値にて自動減速停止 適用 ｍａｘφ３０ｍｍ 外部信号 外部信号にて一時停止、再起動を標準装備 オプション フットスイッチ 本体寸法 幅７３５ｍｍ　奥行９２０ｍｍ　高さ７００ｍｍ 概略重量 １００ｋｇ ボビン巻き取り機　ＢＭＳ５１１（一定速度引っ張り、一定テンション巻き取り） ワイヤー・線材などをボビンに巻き取る装置です。 引っ張りローラーにて一定速度で線材などを引っ張り ダンサローラーにて一定テンションでボビンに巻き取ります。 テンション調整は、ダンサローラーのウエイトにて調整します。 トラーバース付き 標準価格　￥１，９００，０００〜 ２０２２年４月１日受注分より￥２，２００，０００〜 貴社ご要望の仕様にあわせて設計変更いたします。 引っ張り速度 １〜１５ｍ/分　ボリウムにて速度調整可能　速度表示付き 引っ張りテンション. ２５０Ｎ 巻き取り回転数 １〜３０ｒｐｍ　ボリウムにて速度調整可能　測長表示付き 巻き取りテンション ０．５〜２ｋｇ トラバース幅 ２０〜１５０ｍｍ　反転位置調整 トラバースピッチ １〜１０ｍｍ　ネジ調整 トラバース移動速度 巻き取り軸回転と同期 測長 設定値にて自動停止 電源 三相２００Ｖ 本体寸法 Ｗ９５０×Ｄ６３０×Ｈ１２７０ｍｍ 概略重量 約３００ｋｇ ボビン巻き取り機　ＢＭＳ５１１-FC（一定速度引っ張り、一定テンション巻き取り） ワイヤー・線材などをボビンに巻き取る装置です。 引っ張りローラーにて一定速度で線材などを引っ張り ダンサローラーにて一定テンションでボビンに巻き取ります。 テンション調整は、ダンサローラーのウエイトにて調整します。 トラーバース付き ボビン巻取り部のフルカバータイプ（インターロック扉スイッチ付） 標準価格　￥２，６００，０００〜 ２０２２年４月１日受注分より￥２，９００，０００〜 貴社ご要望の仕様にあわせて設計変更いたします。 引っ張り速度 １〜１５ｍ/分　ボリウムにて速度調整可能　速度表示付き 引っ張りテンション. ２５０Ｎ 巻き取り回転数 １〜３０ｒｐｍ　ボリウムにて速度調整可能　測長表示付き 巻き取りテンション ２５０〜６００ｇ（ダンサロール重さ）ウエイトにて調整 トラバース幅 ２０〜１５０ｍｍ　反転位置調整 トラバースピッチ １〜１０ｍｍ　ネジ調整 トラバース移動速度 巻き取り軸回転と同期 測長 設定値にて自動停止 電源 三相２００Ｖ 本体寸法 Ｗ１０５０×Ｄ７００×Ｈ１６００ｍｍ 概略重量 約４００ｋｇ ボビン巻き替え機 線材などをボビンからボビンまたはパラソルに巻き替えする装置です。 貴社仕様にあわせて設計変更いたします 標準仕様価格￥２，５００，０００〜 ボビン径. φ４００ｍｍＭＡＸ. ボビン幅 ２００ｍｍＭＡＸ 巻き取りモーター ０．４ｋｗ 巻き取り回転数 ６０〜３６０ｒｐｍ　インバータにて手動ボリウム調整 巻き取りトルク １０Ｎ・ｍ 巻き取り張力 １００Ｎ（巻き径φ２００ｍｍ時） 巻き出しブレーキ パウダブレーキ　 巻き出しトルク ２．５〜２５Ｎ・ｍ　　手動ボリウム調整 トラバース移動速度 １〜２５ｍｍ／ｓｅｃ　手動ボリウム調整 測長 １〜９９９９９９ｍ　設定値にて自動停止 電源 三相２００Ｖ 同期トラバース付き測長ボビン巻き替え機　　ＢＭＳ５１２　詳細 線材などをボビンからボビンに巻き替えする装置です。 貴社仕様にあわせて設計変更いたします 標準仕様価格￥３，８００，０００〜 ２０２２年１０月１日受注分より￥４，４００，０００〜 ボビン外径 φ１５０〜φ３００ｍｍ ボビン幅 ５０〜１５０ｍｍ ボビン軸穴 φ４０〜φ５５ｍｍ　その他対応可能 巻取りボビン重量 ２５ｋｇ 巻き取りモーター ２００Ｗ　ＤＣブラシレスモーター 巻き取り回転数 ２０〜２００ｒｐｍ　手動ボリウム調整 巻取り速度 巻径φ１００ｍｍ時６２ｍ/ｍｉｎ　　巻径φ２５０ｍｍ時１５５ｍ/ｍｉｎ 巻き取りトルク １１．７Ｎ・ｍ 巻き出しブレーキ パウダブレーキ 巻き出しブレーキ張力 １００Ｎ（巻き径φ１００ｍｍ時）　３３Ｎ（巻き径φ３００ｍｍ時）　 巻き出しブレーキトルク ０．５〜５Ｎ・ｍ　　手動ボリウム調整 トラバースピッチ ０．１〜２０．０ｍｍ　タッチパネルで設定　１０品種記憶 トラバース幅 ５０〜１５０ｍｍ　近接スイッチの位置変更 測長 １〜９９９９ｍ　設定値にて自動停止 電源 三相２００Ｖ　２０Ａ 簡易トラバース付き測長ボビン巻き替え機　　ＢＭＳ５１５　詳細 線材などをボビンからボビンに巻き替えする装置です。 貴社仕様にあわせて設計変更いたします 標準仕様価格￥５，５００，０００〜 ボビン外径 φ３００〜φ５４０ｍｍ ボビン外幅 １５０〜３００ｍｍ ボビン内幅 １２０〜２５０ｍｍ ボビン軸穴 φ３０〜φ５０ｍｍよりご指定サイズ固定　　その他対応可能 巻取りボビン重量 ３５ｋｇ　　ボビン軸穴により制限される場合があります 巻き取りモーター ４００Ｗ　ＤＣブラシレスモーター 巻き取り回転数 ２０〜２００ｒｐｍ　手動ボリウム調整 巻取り速度 巻取り径φ３００ｍｍ時１８０ｍ/ｍｉｎ　　巻径の変化により速度は変わります 巻き取りトルク １２Ｎ・ｍ 巻き取り張力 １０〜４８Ｎ（巻き径φ５４０ｍｍ時）　手動ボリウム調整 巻径の変化により張力はかわります 巻き出しブレーキ パウダブレーキ 巻き出しブレーキトルク ３〜１２Ｎ・ｍ　　手動ボリウム調整 トラバース速度 １〜５０ｍｍ/ｓｅｃ　手動ボリウム調整 トラバース移動幅 ５０〜２７０ｍｍ　近接スイッチの位置変更 測長 １〜９９９９ｍ　設定値にて自動停止 電源 三相２００Ｖ　２０Ａ ボビン巻き替え機　　ＢＭＳ５１３ 線材などをボビンからボビンに巻き替えする装置です。 貴社仕様にあわせて設計変更いたします 標準仕様価格￥４，０００，０００〜 ボビン外径 φ２５０〜φ５５０ｍｍ ボビン幅 ５０〜１５０ｍｍ ボビン軸穴 φ３０〜φ５５ｍｍ　その他対応可能 巻取りボビン重量 ３０ｋｇ 巻き取りモーター ２００Ｗ　ＤＣブラシレスモーター 巻き取り回転数 １０〜８０ｒｐｍ　手動ボリウム調整 巻取り速度 巻径φ１００ｍｍ時２５ｍ/ｍｉｎ　　巻径φ２５０ｍｍ時６２ｍ/ｍｉｎ 巻き取りトルク ２０．６Ｎ・ｍ 巻き出しブレーキ パウダブレーキ 巻き出しブレーキ張力 ２４０Ｎ（巻き径φ１００ｍｍ時）　９６Ｎ（巻き径φ２５０ｍｍ時）　 巻き出しブレーキトルク ０．５〜１２Ｎ・ｍ　　手動ボリウム調整 トラバースピッチ ０．１〜２０．０ｍｍ　タッチパネルで設定　１０品種記憶 トラバース幅 ５０〜１５０ｍｍ　近接スイッチの位置変更 測長 １〜９９９９ｍ　設定値にて自動停止 電源 三相２００Ｖ　２０Ａ 概略寸法 １２００×７００×高さ１３５０ｍｍ ボビン巻き替え機　　ＢＭＳ８01 線材などを大ボビンから小ボビンに巻き替えする装置です。 貴社仕様にあわせて設計変更いたします 標準仕様価格￥９９８，０００〜 ボビン外径 大ボビン：ＭＡＸφ３００ｍｍ　　　小ボビン：ＭＡＸφ１５０ｍｍ ボビン幅 大ボビン：５０〜１００ｍｍ　　小ボビン：２０〜５０ｍｍ ボビン軸穴 大ボビン：φ５２ｍｍ　　小ボビン：φ２５ｍｍ　その他対応可能 最大ボビン重量 ２０ｋｇ 巻き取りモーター ６０Ｗ　ＤＣブラシレスモーター 巻き取り回転数 １０〜４００ｒｐｍ　手動ボリウム調整 最大巻取り速度 小ボビン巻径φ１００ｍｍ時：１２５ｍ/ｍｉｎ　　 巻き取りトルク ４．３Ｎ・ｍ 巻き出しブレーキ 革バンドブレーキ 巻き出しブレーキ張力 未定　 巻き出しブレーキトルク 未定 トラバースピッチ なし トラバース幅 なし 測長 １〜９９９９９９ｍｍ　設定値にて自動減速停止 電源 ＡＣ１００Ｖ　１０Ａ 概略寸法  ４５０×４５０×高さ４３０ｍｍ　（ボビン取り付け時飛び出し含まず）  トラバース付きボビン巻き取り機　ＴＭＳ９０１ ワイヤー、ケーブル、電線、紙、フィルムなどを定張力で巻き取るユニットです。 巻取りには速度調整モーターとテンションコントローラーを使用していますので、 巻き取り回転速度と巻き取り張力をそれぞれボリウムで調整できるようになっています。 トラバースはカム式のため移動幅、ピッチは固定になります。 巻き取り回転方向は、正転/逆転の切り替えスイッチが付いています。 オプション：フットスイッチ（運転/停止） 貴社仕様の特注品も１台より製作可能ですのでお問い合わせください。 .電源電圧 ＡＣ１００Ｖ　３Ａ .本体重量 約４０Ｋｇ .本体寸法 幅３２０ｍｍ　奥行き３７０ｍｍ（ボビン軸含まず）　高さ３３０ｍｍ .巻き取り回転数 １０〜１００ＲＰＭタイプ　ボリウムにて調整　 .巻き取り張力 ３〜３０Ｎ（巻き径φ１２０ｍｍ時）　ボリウムにて調整 .トラバース移動幅 ６０〜１００ｍｍ固定　指定寸法にて決定 .トラバースピッチ ３ｍｍ固定　指定寸法にて決定 同期トラバース付パラソル巻き取り機　　形式ＴＭＳ０６−PR　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでパラソルに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 標準仕様価格　　２０２１年９月１日受注分より￥２，７９８，０００〜 　　　　　　　　　　　　２０２３年１０月１日受注分より￥３，３８０，０００〜 　　　　　　　　　　　　価格にパラソルは含まれておりません 巻き取り回転数 １６〜１６０回転／分　（ボリウムで調整） 巻き取り速度 １０〜１００ｍ／分　（巻き取り径２００ｍｍ時）. 巻き取りトルク １〜７．５Ｎ・ｍ（ボリウムで調整） トラバースピッチ  ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜１８０ｍｍ　（近接スイッチの位置変更で調整）  適用パラソル  外径：最大６００ｍｍ 胴径：未定 軸径Φ２０〜４０ｍｍ　パラソルによります 重量　ＭＡＸ２５ｋｇ(ワーク含む）  電源  ＡＣ１００Ｖ　１０Ａ  機械寸法  幅９００×奥行９２０×高さ２０８０ｍｍ  概略重量  ３００ｋｇ  測長　  １〜９９９９ｍ　（タッチパネルで設定）　設定値で自動停止  パラソルはご希望サイズをご指定してください 同期トラバース付測長パラソル巻き取り機　　形式ＴＭＳ５１７　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでパラソルに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 巻取り径をセンサーで検出して巻取り張力を一定に制御します 標準仕様価格　　２０１８年１０月１日受注分より￥４，９８０，０００〜 巻き取り回転数 １０〜１０６回転／分　（ボリウムで調整） 巻き取り速度 １０〜１００ｍ／分　（巻き取り径３００ｍｍ時）. 巻き取りトルク ３〜２２．５Ｎ・ｍ　（ボリウムで調整） 巻き取り張力 １０〜７０Ｎ　（ボリウムで調整）巻径φ600ｍｍ時　張力一定制御 巻取り径をセンサーで検出して巻取り張力を一定に制御します トラバースピッチ  ０．１〜３０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜１５０ｍｍ　（近接スイッチの位置変更で調整）  適用パラソル  外径：最大Φ６５０ｍｍ 胴径：Φ３００ｍｍ 軸径：Φ３０ｍｍ 内幅：最大１３０ｍｍ 重量　ＭＡＸ２５ｋｇ(ワーク含む）  電源  三相２００Ｖ　２０Ａ  機械寸法  幅１１００×奥行８６０×高さ２０８０ｍｍ  概略重量  ４００ｋｇ  測長　  １〜９９９９ｍ　（タッチパネルで設定）　 満巻設定値で自動停止及び警報 満巻停止前予告警報 オプション(別途）  直線器・簡易ブレーキ 等 同期トラバース付ボビン巻き取り機　　　形式ＴＭＳ０６−Ｂ　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでボビンに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 標準仕様価格　　２０２１年９月１日受注分より￥２，５９８，０００〜 　　　　　　　　　　　　２０２３年１０月１日受注分より￥３，３８０，０００〜 巻き取り回転数 １６〜１６０回転／分　（ボリウムで調整） 巻き取り速度 １０〜１００ｍ／分　（巻き取り径２００ｍｍ時）. 巻き取りトルク １〜７．５Ｎ・ｍ　（ボリウムで調整） トラバースピッチ  ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜１８０ｍｍ　（近接スイッチの位置変更で調整）  適用ボビン  外径：最大６００ｍｍ 胴径：未定 軸穴径：Φ１８〜４０ｍｍ 重量　ＭＡＸ２５ｋｇ(ワーク含む）  電源  ＡＣ１００Ｖ　１０Ａ  機械寸法  幅９００×奥行９２００×高さ２０８０ｍｍ  概略重量  ３００ｋｇ  測長　  １〜９９９９ｍ　（タッチパネルで設定）　設定値で自動停止  同期トラバース付測長ボビン巻き取り機　　　形式ＴＭＳ５１８　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでボビンに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 標準仕様価格　　２０１８年１０月１日受注分より￥３，３８０，０００〜 　　　　　　　　　　　　２０２３年１０月１日受注分より￥３，６８０，０００〜 巻き取り回転数 １６〜１６０回転／分　（ボリウムで調整） 巻き取り速度 １０〜１００ｍ／分　（巻き取り径φ２００ｍｍ時）. 巻き取りトルク １〜７．５Ｎ・ｍ　（ボリウムで調整） 巻き取り張力 １０〜３４Ｎ　（ボリウムで調整）巻径φ３６０ｍｍ時 巻取り巻径の変化により張力は変わります ２段切り替え（タッチパネルの測長設定値で切り替え） トラバースピッチ  ０．１〜３０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  １００〜２６０ｍｍ　（近接スイッチの位置変更で調整）  適用ボビン  外径：最大Φ３６０ｍｍ 胴径：未定 軸径：未定 外幅(長さ）：最大２６０ｍｍ 重量　ＭＡＸ２５ｋｇ(ワーク含む）  電源  ＡＣ１００Ｖ　１０Ａ  機械寸法  幅９００×奥行９２０×高さ２０８０ｍｍ  概略重量  ３００ｋｇ  測長　 １〜９９９９ｍ　（タッチパネルで設定）　満巻設定値で自動停止及び警報 満巻停止前予告警報 簡易トラバース付測長ボビン巻き取り機　　　形式ＴＭＳ５１２　　　特注承ります ドラムから直接引き出し可能なハイパワータイプ 電線・ケーブル・線材などをトラーバースと測長をしてボビンに巻き取る装置です 設定長さで自動停止　巻き取り本数も設定 巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます トラーバース速度はボリウムで調整できます 巻取りをパラソルタイプに変更も可能です 標準仕様価格　　２０２１年９月１日受注分より￥２，８９８，０００〜 巻き取り回転数 ２〜７５回転／分　（ボリウムで調整） 巻き取り速度 １〜４６ｍ／分　（巻き取り径φ２００ｍｍ時）（ボリウムで調整） 巻き取り張力 ３０〜３０６Ｎｍ　（巻き取り径φ３００ｍｍ時）（ボリウムで調整） トラバース速度  １〜２５ｍｍ／秒　（ボリウムで調整） トラバース移動幅  ６０〜２５０ｍｍ　（近接スイッチの位置変更で調整）  適用ボビン  外径Φ３００〜５００ｍｍ 胴径Φ１００〜３００ｍｍ 軸径Φ２０〜４０ｍｍ　（ご指定サイズ） 重量　ＭＡＸ２５ｋｇ(ワーク含む）  電源  三相２００Ｖ　２０Ａ  機械寸法  幅１０６０×奥行１０００×高さ１６００ｍｍ  概略重量  ３００ｋｇ  オプション  フットスイッチ（運転／停止） ２軸同期トラバース付測長ボビン巻き取り機　　　形式ＴＭＳ５２２W　　　特注承ります 電線・ケーブル・線材などをトラーバースと測長をしてボビンに巻き取る装置です 設定長さで自動停止　巻き取り本数も設定 巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 上下２軸にそれぞれ個別に巻き取ります。２軸それぞれ個別に設定可能です。 標準仕様価格　　２０２２年１２月１日受注分より￥６，８００，０００〜 巻き取り回転数 １０〜８０回転／分　（ボリウムで調整） 巻き取り速度 ６〜５０ｍ／分　（巻き取り径φ２００ｍｍ時）（ボリウムで調整） 巻き取り張力 １０〜８１Ｎ（巻き取り径φ２００ｍｍ時）（ボリウムで調整） トラバースピッチ  巻き取りピッチ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  １００〜２６０ｍｍ　（近接スイッチの位置変更で調整）  測長機能 １〜９９９９ｍ　設定値で自動停止  適用ボビン  最大外径：Φ４５０ｍｍ 最大幅：２６０ｍｍ 軸穴径：Φ２５〜７５ｍｍ　（ご指定サイズ可能） 最大巻き重量：２５ｋｇ 電源電圧  三相２００Ｖ　１５Ａ  移動・固定 キャスタ−及びアジャスタ−付き 機械寸法  幅１０００×奥行１１５０×高さ２１２０ｍｍ (パトライト含む） 概略重量  ５００ｋｇ  オプション  巻取り張力一定制御 ２軸同期トラバース付ボビン巻き取り機　　　形式ＴＭＳ５１０Ｗ　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでボビンに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 空ボビンを事前に準備して満巻時にターレット交換（手動）できますので、すばやく次の巻取りができます 標準仕様価格　　　２０１８年１０月１日受注分より￥４，１９８，０００〜 　　　　　　　　　　　　 ２０２３年１０月１日受注分より￥５，１００，０００〜 巻き取り回転数 ４〜４０回転／分　（ボリウムで調整） 巻き取り速度 ２〜２５ｍ／分　（巻き取り径φ２００ｍｍ時）. 巻き取り張力 ５〜５０Ｎ　（巻き取り径φ２００ｍｍ時）（ボリウムで調整） 巻き径により２段切り替え式　　*巻き径により張力は変化します トラバースピッチ  巻き取りピッチ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜２００ｍｍ　（近接スイッチの位置変更で調整）  適用ボビン  外径ｍａｘΦ４５０ｍｍ 胴径Φ１００ｍｍ〜 軸径Φ２０〜４０ｍｍ 重量　ＭＡＸ２５ｋｇ(製品含む）  測長　  １〜９９９９ｍ　（タッチパネルで設定） 満巻設定値で自動停止しブザーとパトライトにて警報 満巻前にパトライトにてお知らせ警報  電源  三相２００Ｖ　１０Ａ  機械寸法  幅１４００×奥行７００×高さ１８００ｍｍ  概略重量  ４００ｋｇ  ２軸ターレット 空ボビンを満巻前に準備可能 ２軸同期トラバース付ボビン巻き取り機　　　形式ＴＭＳ５2０Ｗ　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでボビンに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます ダンサローラーで巻取り軸制御とダンサローラーを使用せずに張力制御で巻取り軸制御が切り替え可能です トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 空ボビンを上下２軸に事前に準備して満巻時にすばやく次の巻取りができます 標準仕様価格　　　２０１８年１０月１日受注分より￥５，５９０，０００〜 巻き取り回転数 ２０〜２２０回転／分　（ボリウムで調整） 巻き取り速度 ６〜６０ｍ／分　（巻き取り径φ１００ｍｍ時）. 巻き取り張力 ５〜４０Ｎ　（巻き取り径φ１３０ｍｍ時）（ボリウムで調整） 　　巻き径により張力は変化します トラバースピッチ  巻き取りピッチ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜１８０ｍｍ　（近接スイッチの位置変更で調整）  適用ボビン  外径ｍａｘΦ１５０〜２５０ｍｍ 胴径Φ５０ｍｍ〜 軸径Φ２０〜４０ｍｍ 幅５０〜１８０ｍｍ 重量　ＭＡＸ１５ｋｇ(製品含む）  測長　  １〜９９９９ｍ　（タッチパネルで設定） 満巻設定値で自動停止しブザーとパトライトにて警報 満巻前にパトライトにてお知らせ警報  電源  三相２００Ｖ　２０Ａ  機械寸法  幅１６６０×奥行７００×高さ１６００ｍｍ  概略重量  ５００ｋｇ  巻取り軸：上下２軸 空ボビンを満巻前に準備可能 ２軸同期トラバース付パラソル巻き取り機　　　形式ＴＭＳ５１１Ｗ　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでパラソルに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 満巻時にターレット交換（手動）して、次の巻取り作業中に満巻の紐掛けができますので 作業効率がアップします 標準仕様価格　　２０１８年１０月１日受注分より￥４，６９８，０００〜 巻き取り回転数 ３０〜３００回転／分　（ボリウムで調整） 巻き取り速度 ２０〜２００ｍ／分　（巻き取り径φ２１０ｍｍ時）. 巻き取り張力 ２０〜１００Ｎ　（巻き取り径φ２１０ｍｍ時）（ボリウムで調整） 巻き径により２段切り替え式　　*巻き径により張力は変化します トラバースピッチ  巻き取りピッチ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜２００ｍｍ　（近接スイッチの位置変更で調整）  パラソル その他サイズも 可能 ツバ径Φ４２０ｍｍ 胴径Φ２１０ｍｍ〜 幅６０ｍｍ 重量　ＭＡＸ２５ｋｇ(巻き取り製品）  測長　  １〜９９９９ｍ　（タッチパネルで設定） 満巻設定値で自動停止しブザーとパトライトにて警報 満巻前にパトライトにてお知らせ警報  電源  三相２００Ｖ　１０Ａ  機械寸法  幅１５００×奥行８００×高さ１８００ｍｍ  概略重量  ４００ｋｇ  ２軸ターレット 満巻時にターレット交換（手動）して作業効率アップ 安全対策 巻き取り中パラソルには安全カバー付き（扉開で非常停止） 　　別途追加費用 ２軸同期トラバース付パラソル巻き取り機　　　形式ＴＭＳ５１9Ｗ　　　特注承ります ケーブル・線材・樹脂成型押し出し材などを定ピッチでパラソルに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 満巻時にターレット交換（手動）して、次の巻取り作業中に満巻の紐掛けができますので 作業効率がアップします 標準仕様価格　　￥５，９５０，０００〜 巻き取り回転数 １〜２５回転／分　（ボリウムで調整） 巻き取り速度 １〜２３．５ｍ／分　（巻き取り径φ３００ｍｍ時）. 巻き取り張力 １０〜６０Ｎ　（ボリウムで調整） 巻き径により２段切り替え式　　*巻き径により張力は変化します トラバースピッチ  巻き取りピッチ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  ５０〜１３０ｍｍ　（近接スイッチの位置変更で調整）  パラソル その他サイズも 可能 ツバ径Φ６００ｍｍ 胴径Φ３００ｍｍ〜 幅１００ｍｍ 重量　ＭＡＸ２５ｋｇ(巻き取り製品）  測長　  １〜９９９９ｍ　（タッチパネルで設定） 満巻設定値で自動停止しブザーとパトライトにて警報 満巻前にパトライトにてお知らせ警報  電源  三相２００Ｖ　２０Ａ  機械寸法  幅１６５０×奥行１０００×高さ１６８０ｍｍ （パトライト含まず） 概略重量  ５００ｋｇ  ２軸ターレット 満巻時にターレット交換（手動）して作業効率アップ 自動切断 満巻時にカット刃にて製品を自動切断します ２軸入れ替え成型品巻き取り機（エアーシャフト式紙菅チャックタイプ） 押し出し成型品などを一定張力で巻き取る装置です。 紙菅チャックはエアーシャフトタイプですから交換が簡単です。 巻き取り時にはテンションコントローラーにより、巻き径が変化しても一定のテンションになるように調整しています。 トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります。 巻き終わると自動でエアーシャフトがターレットチェンジをします。 （紙菅の交換は手動になります） φ２５０エアーシャフトを２軸装備しています。 標準仕様価格￥６，８００，０００〜 .紙菅内径 φ２５０ｍｍ .巻き取り速度 ＭＡＸ２５ｍ/ｍｉｎ .トラバースピッチ １．０〜３０．０ｍｍ/１回転 ４軸同期トラバース付測長ボビン巻き取り機　　　形式ＴＭＳ５２３ＦＯＵＲ　　　特注承ります 電線・ケーブル・線材などをトラーバースと測長をしてボビンに巻き取る装置です 設定長さで自動停止　巻き取り本数も設定 巻き取り速度と巻き取り張力をそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 上下左右４軸にそれぞれ個別に巻き取ります。４軸それぞれ個別に設定可能です。 標準仕様価格　　２０２２年１２月１日受注分より￥１２，８００，０００〜 巻き取り回転数 １０〜８０回転／分　（ボリウムで調整） 巻き取り速度 ６〜５０ｍ／分　（巻き取り径φ２００ｍｍ時）（ボリウムで調整） 巻き取り張力 １０〜８１Ｎ（巻き取り径φ２００ｍｍ時）（ボリウムで調整） トラバースピッチ  巻き取りピッチ０．１〜３０．０ｍｍ　（タッチパネルで設定） １０品種の設定記憶可能  トラバース移動幅  １００〜２６０ｍｍ　（近接スイッチの位置変更で調整）  測長機能 １〜９９９９ｍ　設定値で自動停止  適用ボビン  最大外径：Φ４５０ｍｍ 最大幅：２６０ｍｍ 軸穴径：Φ２５〜７５ｍｍ　（ご指定サイズ可能） 最大巻き重量：２５ｋｇ 電源電圧  三相２００Ｖ　３０Ａ  移動・固定 キャスタ−及びアジャスタ−付き 機械寸法  幅２１３０×奥行１１５０×高さ２１２０ｍｍ (パトライト含む） 概略重量  ８００ｋｇ  オプション  巻取り張力一定制御 簡易トラバース付パラソル／木枠ドラム巻き取り機　　　形式ＴＭＳ５１３　　　特注承ります ドラムから直接引き出し可能なハイパワータイプ ワイヤーやケーブル・線材などをパラソルまたは木枠ドラムに巻き取る装置です 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバース速度はボリウムで調整できます 標準仕様価格￥４，５００，０００〜 巻き取り回転数 １０〜３０回転／分　（ボリウムで調整可能） 巻き取り速度 １０〜３０ｍ／分　（巻き取り径φ３５０ｍｍ時） 巻き取り張力 ６６６Ｎ　（巻き取り径φ６００ｍｍ時） １１４２Ｎ（巻き取り径φ３５０ｍｍ時）ボリウムで調整可能 トラバース速度  １〜２２ｍｍ／秒（ボリウムで調整可能） トラバース移動幅  ８０〜７５０ｍｍ　（近接スイッチの位置変更で調整可能）  パラソルまたは ドラムサイズ 最大径：Φ９００ｍｍ 最大幅：７００ｍｍ 最大重量：１００ｋｇ  測長　  ０．１〜９９９．９ｍ　（タッチパネルで設定） 満巻設定値で自動停止します  電源  三相２００Ｖ　３０Ａ  機械寸法  幅１４００×奥行１４５０×高さ１３００ｍｍ  概略重量  ５００ｋｇ  ２軸回転入れ替え式ボビン巻き取り機 ケーブル・線材・樹脂成型押し出し材などを定ピッチでボビンに巻き取る装置です ボビンは２軸セット可能で手動でターレットチェンジします 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります 特注仕様等も製作していますので、お問い合わせください。 . . . . . . 同期トラバース付ボビン巻き取り機（重量ボビン両軸受けタイプ） ケーブル・線材・樹脂成型押し出し材などを定ピッチでボビンに巻き取る装置です 重量ボビン用で両軸受けになっていて、ハンドリフトなどで取り出します 巻き取り速度と巻き取りトルクをそれぞれボリウムで調整できます トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります . . . . . . 光ファイバーケーブル用ボビン巻き取り機詳細（重量ボビン両軸受けタイプ） 光ファイバーケーブルを定ピッチでボビンに巻き取る装置です。 重量ボビン用で両軸受けになっていて、ハンドリフトなどで取り出します。 光ファイバーケーブルは、ケーブルへの負荷は禁物になります。 巻き取り時に、デジタルフォースゲージにて設定されたテンション以上になれば停止し警報します。 トラーバースは巻き取り回転に同期して移動しますので、巻き径や速度が変わっても巻き取りピッチは同ピッチになります。 .ケーブル径 φ３〜φ１０ｍｍ .巻き取り重量 ＭＡＸ１００ｋｇ .巻き取り回転数 ６〜１８ＲＰＭ（ボリウムにて可変） ドラム巻き出し機詳細（重量ドラム両軸受けタイプ） ドラムをエアーシリンダで両サイドより固定し、モーターにて上昇させ駆動ローラーをドラムのツバ外径に接触させてブレーキをかける装置です。 標準仕様価格￥５，８００，０００〜 ドラム径 φ５５０〜φ１０５０ｍｍ ドラム幅 ４００〜６００ｍｍ　（ドラム固定治具交換） ドラム軸穴径 φ５０　φ７５ ドラム巻き取り重量 最大７５０ｋｇ ドラムブレーキローラー φ３００ｍｍウレタンローラー ブレーキ パウダブレーキ　 ブレーキトルク 最大５０Ｎ・ｍ　ボリウムにて調整可能　 高速小型カッター（測長切断機）詳細 　形式ＣＷ０１　　　　特注承ります 樹脂成型押し出し材などの測長切断機。 線材や樹脂材などを高速でカットする装置です。 カット部はユニット交換ができ金型などをセット可能で、抜きと切断を可能にします。 .切断長 ０．１〜９９９９．９ｍｍ .切断数 １〜９９９９９９ .カット能力 ２２０ショット／分　２０ｍｍカット時 １７８ショット／分　１００ｍｍカット時 １１０ショット／分　５００ｍｍカット時  送り速度 ３〜１１３ｍ／分  電源  ＡＣ１００Ｖ 圧縮空気  ０．７ＭＰａ  概略寸法  幅４３０×奥行４００×高さ３９０ｍｍ  概略重量  ４０ｋｇ  販売価格    アウターケーブル切断機 自動車用ケーブルなどのアウターケーブルを砥石でカットする装置です。 切断長さは、突き当て方式になります。 砥石自動送り装置付のため、無人連続運転が可能です。 . . . . . . インナーケーブル切断・溶着機 自動車用ケーブルなどのインナーケーブルを刃物でカットしてカット面をＴＩＧ溶接する装置です。 長尺のケーブル用です。 溶着は、ケーブルが横の状態で行います。 . . . . . . インナーケーブル切断・両端溶着機 ケーブル・ワイヤーなどを指定寸法に切断し、両端をＴＩＧ溶接で溶着する装置です 比較的短尺のケーブル用です。 溶着時は、ケーブルを立てた状態で行います。 . . . . . . インナーケーブル両端面取り機 太目のインナーケーブルの両端を砥石で面取りする装置です。 切断機と連動させることで、両端面取りまで完了できます。 . . . . . . インナーケーブル自動両端セージング装置 インナーケーブルを２００本程度ホッパーにセットすれば、１本づつ切り出しを行い 両端をセージングマシンに挿入して角加工を行ないます。 .処理能力 .５本／ｍｉｎ　 .挿入工程 .単軸ロボット　２台 .装置寸法 .Ｗ９５０×Ｌ１４００×Ｈ１３００ 油圧アウターケーブル巻き線機 油圧シリンダにて、太目のアウターケーブルを巻き線する装置です。 . . . . . . インナーケーブルトルク検査機 ケーブル・ワイヤーなどをスタッカーから１本ずつ取り出し、ねじれトルクを検査してＮＧはリジェクトボックスに排出します。 品質管理のため検査データはＣＳＶ形式で保存します . . . . . . ワイヤーケーブル切断機 細ワイヤーなどを指定寸法に切断する装置です . . . . . .  １台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら ▲このページの先頭へ Copyright(C) 2010 .. All Rights Reserved. ホーム /水耕栽培ＴＯＰ / ご利用案内 / 製品情報 / サービス案内 / 会社案内 / What's new / お問い合せ サイトマップ / 個人情報保護方針

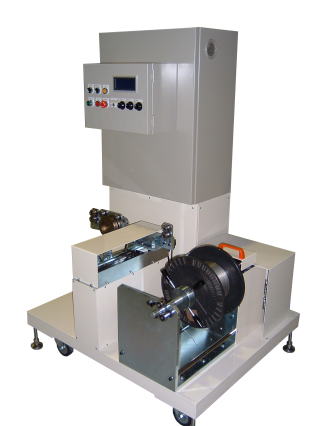

同期トラバース付きパラソル巻き取り機ＴＭＳ０６　パラソル巻き取り機ＭＳ３Ｎ−ＲＰ　ボビン巻き取り機　ケーブル巻き取り機　電線巻き取り機　トラバース付き　貴社仕様の特注の自動機を１台から設計・製作は有限会社ユタカ製作所
